Blade 550X - Assemblage de la Tête (H)

53
FR
• La partie épaulée des rondelles doit être placée face
aux roulements
• Ne serrez pas de façon exagérée. Les bras doivent
pouvoir pivoter librement.
• Nettoyez délicatement les taraudages de l’axe de
pied de pales à l’aide d’alcool.

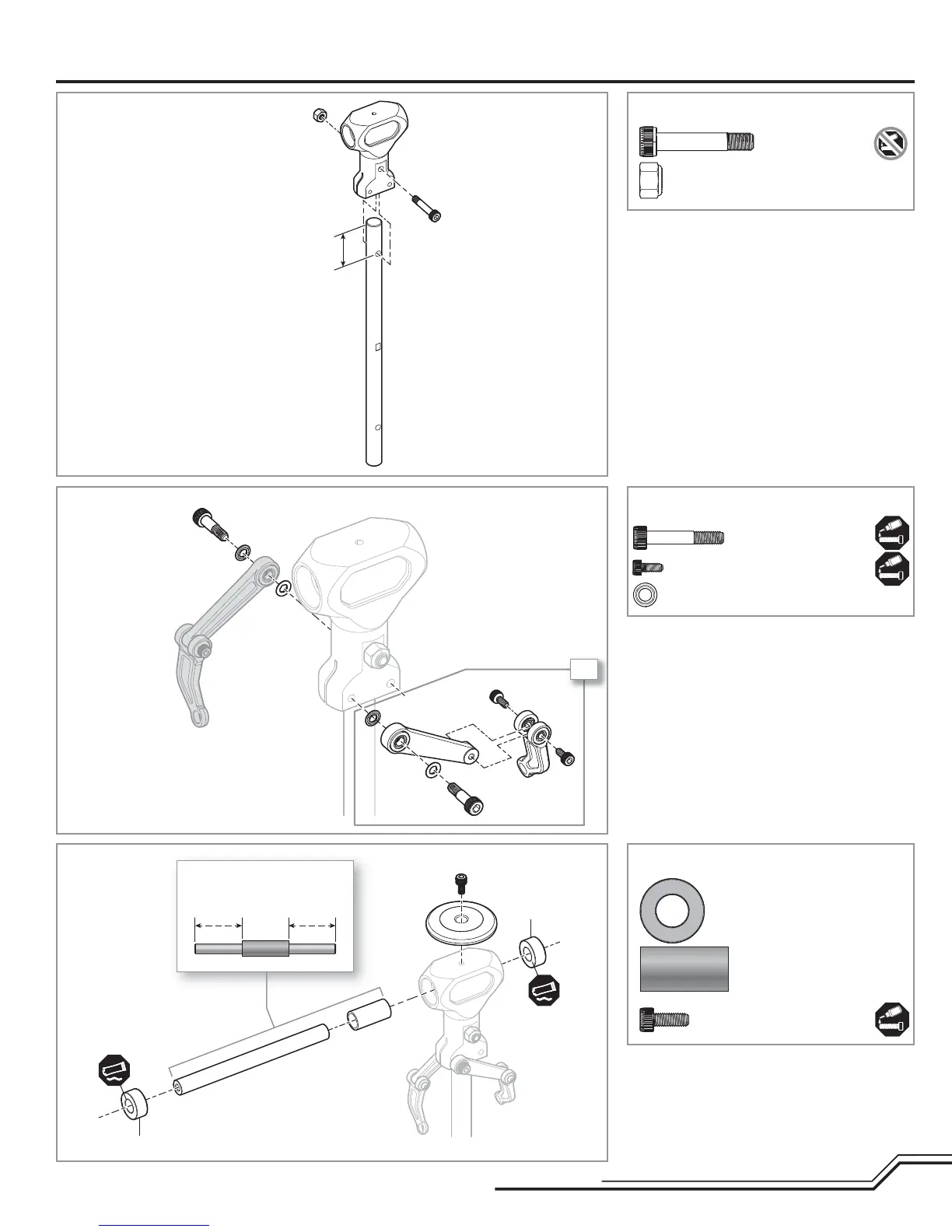

Assemblage de la tête (H)
2X
Etape H2
Pièces de l’étape H1 (Sachet H1, H2)
Pièces de l’étape H2 (Sachet H1)
Pièces de l’étape H3 (Sachet H1, H2)Etape H3
Etape H1
Centrez l’entretoise sur
l’axe de pied de pales
22mm
Amortisseur
Amortisseur
Vis BTR M4x22 à
fi letage court
Ecrou auto freiné M4
Vis BTR M3x18
Vis à tête bombée
M2x5 (x4)
Rondelle épaulée (x4)
Amortisseurs (x2)
Entretoise
Vis BTR M3x8
