85
IT

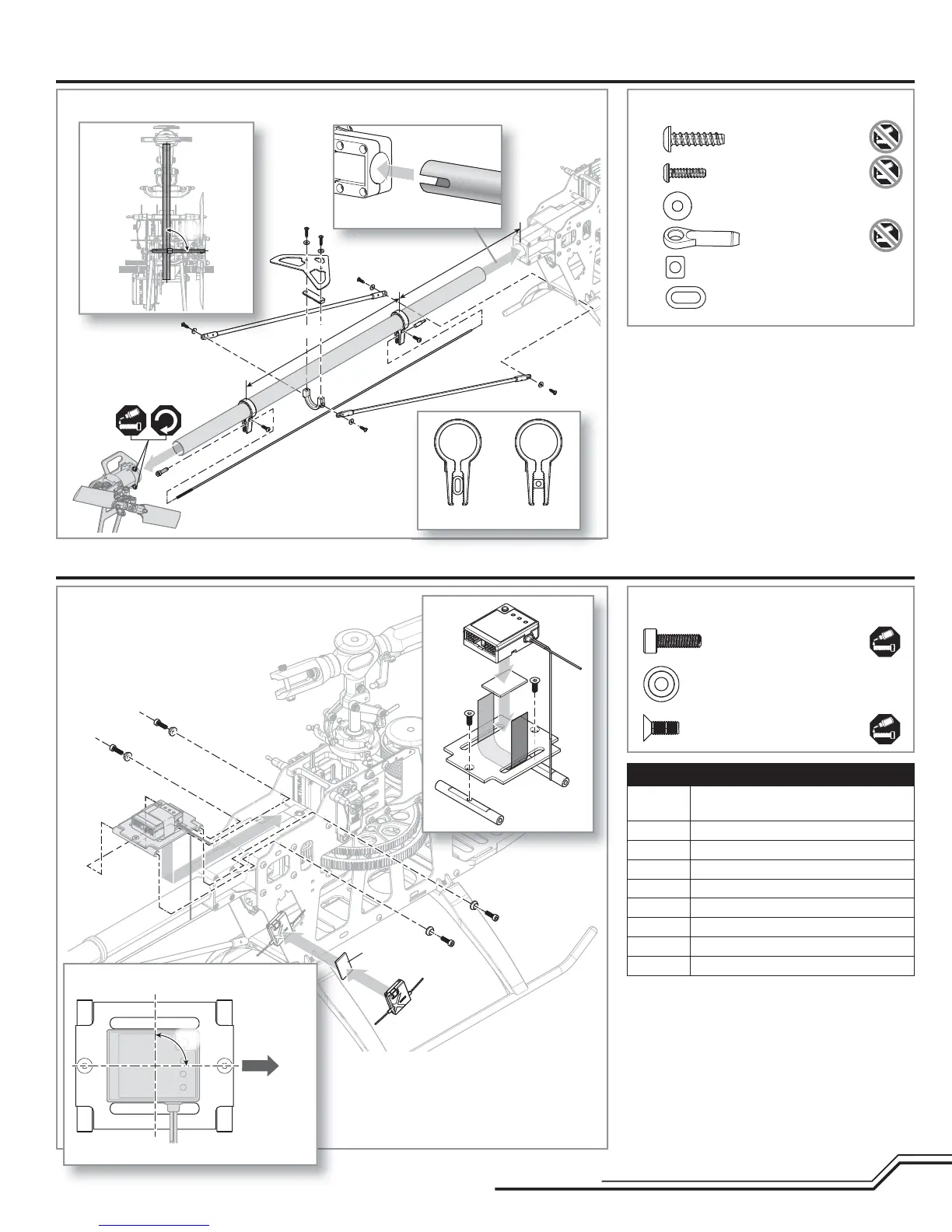

Parti fase E1 (busta E1)
AR7200BX collegamenti ai servi
BIND/DAT Bind plug, modulo telemetria o registra-
tore dati (opzionali)
AUX2 BEC
AUX3 BEC
THRO Regolatore di velocità
Rx L Ricevitore remoto
ELEV Servo al centro del piatto
AILE Servo a sinistra del piatto
AUX1 Servo a sinistra del piatto
RUDD Servo per la coda
NOTA: connettere il ricevitore remoto prima di collegare
i servi.
Testa a brugola
M3 X 10 (x4)
Rondella incassata (x4)
Vite a testa svasata
M3 X 8 (x2)
Montaggio coda, continua
Fase T6b Parti fase T6 (busta T8, T3)
Vite autofi lettante
M3 X 12 (x4)
Vite autofi lettante
M2.5 X 8 (x2)
M3 Rondella incassata (x6)
Ball link (x2)
Posteriore inserire (inserto)
guide astine comandi
Anteriore inserire (inserto)
guide astine comandi
A
B
B
A
C
230 mm
120 mm
Unità di controllo fl ybarless e ricevitore remoto
Nastro spugna
biadesivo
Installazione dell’elettronica (E)
90°
AR7200BX Allineamento
Parte
anteriore
visto dall’alto
90°
visto da
dietro
Anteriore Posteriore
visto da sinistra
A
A
A
B
B
A
