84
IT
OIL
OIL

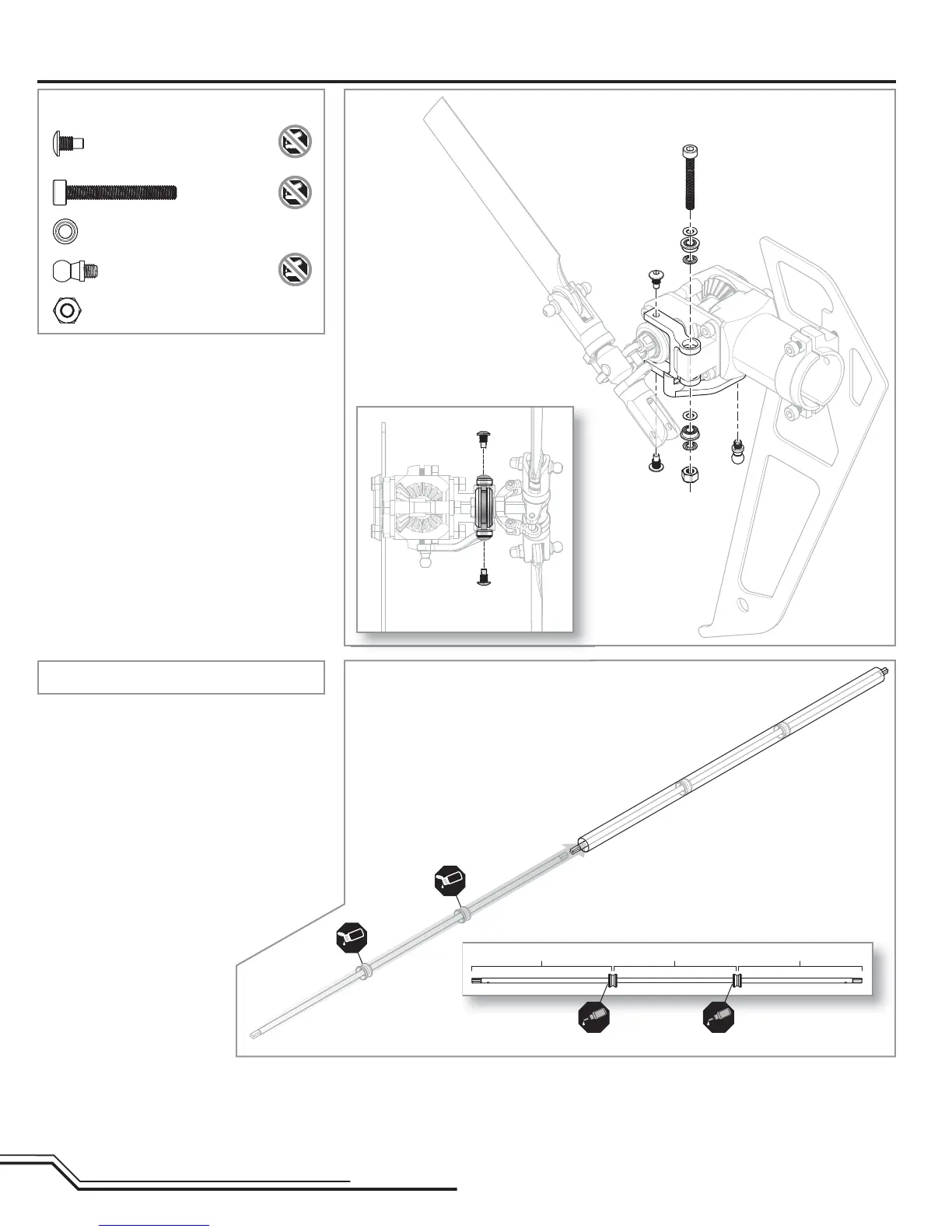

Fase T6a
• Incollare al loro posto i cuscinetti della barra di
torsione mettendo un leggero strato di colla CA sulla
barra nelle posizioni indicate (200mm, 200mm) poi
inserire i cuscinetti facendo attenzione che non entri
colla al loro interno.
• Usare un po’ di olio all’esterno dei cuscinetti per
facilitare l’inserimento nel tubo di coda.
• La parte con battuta della rondella è rivolta verso il
cuscinetto radiale.
La pala del rotore
di coda è stata tolta
per chiarezza
214 mm 200 mm 200 mm
Fase T5Parti fase T5 (busta T6)
Parti fase T6a (busta T7)
Montaggio coda, continua
Vite a testa bombata
M3 X 5 (x2)
Bullone testa a brugola M3 X 25
M3 Rondella con battuta (x4)
Sfera per controllo
M3 Dado autobloccante
visto da dietro
