Blade 550X - Montaggio Della Testa (H)

77
IT
• Il lato con battuta della rondella deve essere rivolto
verso il cuscinetto radiale
• Non stringere troppo. I braccetti si devono muovere
liberamente.
• Prima dell’installazione pulire a fondo i fi letti
dell’alberino con alcool.

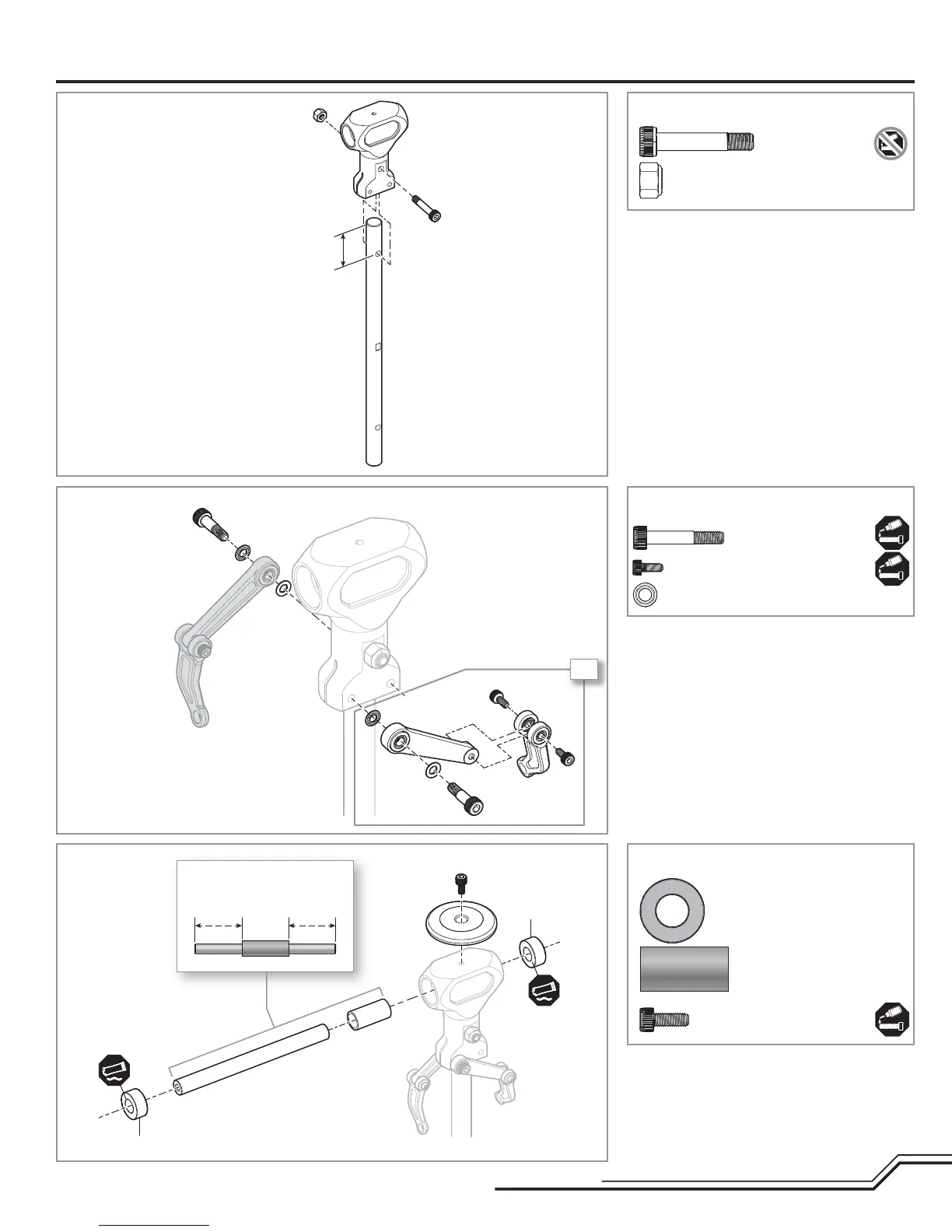

Montaggio della testa (H)
2X
Fase H2
Parti fase H1 (busta H1, H2)
Parti fase H2 (busta H1)
Parti fase H3 (busta H1, H2)Fase H3
Fase H1
Centrare il manicotto
sull’alberino
22mm
Smorzatore
Smorzatore
M4 X 22 Bullone
con testa a brugola
M4 dado autobloccante
M3 X 18 Bullone con testa
a brugola (x2)
M2 X 5 testa bombata (x4)
Rondella con battuta (x4)
Smorzatore (x2)
Manicotto alberino
M3 X 8 testa a brugola
