78
IT
• Montare i due bulloni senza stringere subito.
• La parte con battuta della rondella è rivolta verso il
cuscinetto radiale nel portapale.

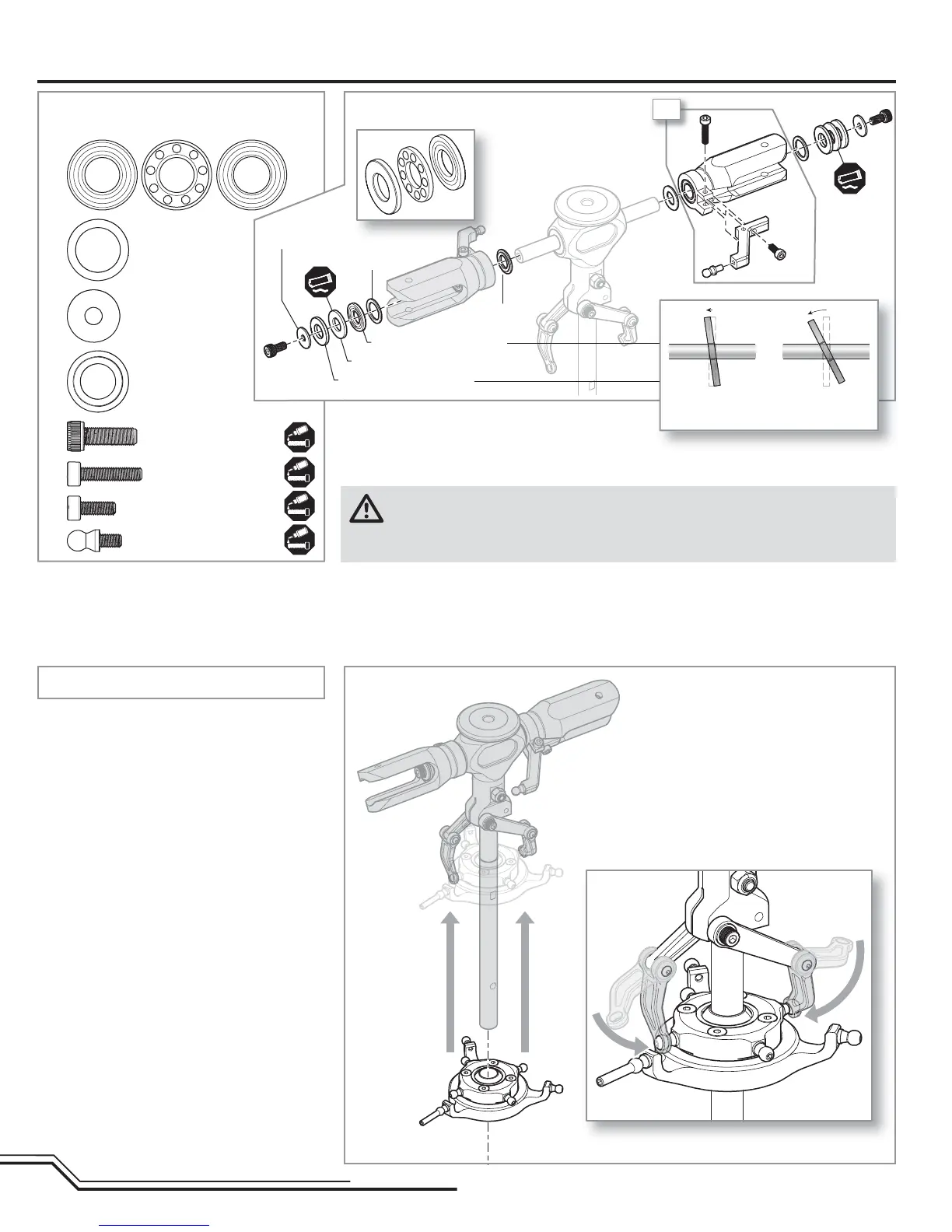

Montaggio della testa, continua
2X
Fase H4
Fase H5
Parti fase H4 (busta H3)
Parti fase H5 (busta H4)
Diametro interno piccolo
Diametro interno grande
Gabbia cuscinetto
Rondella vite alberino
Rondella reggispinta
Rondella con
battuta
Cuscinetto reggispinta (x2)
Rondella reggispinta
10 X 14 X .8 (x2)
Rondella vite alberino
4 X 12 X 1 (x2)
Rondella con
battuta (x2)
M4 X 12 bullone (x2)
M3 X 14 bullone (x2)
M3 X 8 bullone (x2)
Sfera per controllo (x2)
A
B
A
A
B
C
C
Diametro interno
grande
Diametro interno
piccolo
ATTENZIONE: Tutte le volte che si allentano i bulloni dell’alberino che trattiene le due pale, bi-
sogna pulire completamente la fi lettatura con alcol denaturato, accertandosi di togliere comple-
tamente tutti i residui di olio. Quando si rimette a posto il bullone, bisogna mettere del frenafi letti medio
dandogli il tempo di asciugarsi (circa 4-6 ore) prima di mandare in volo l’elicottero.
