Blade 550X - Page 59

59
FR
2X

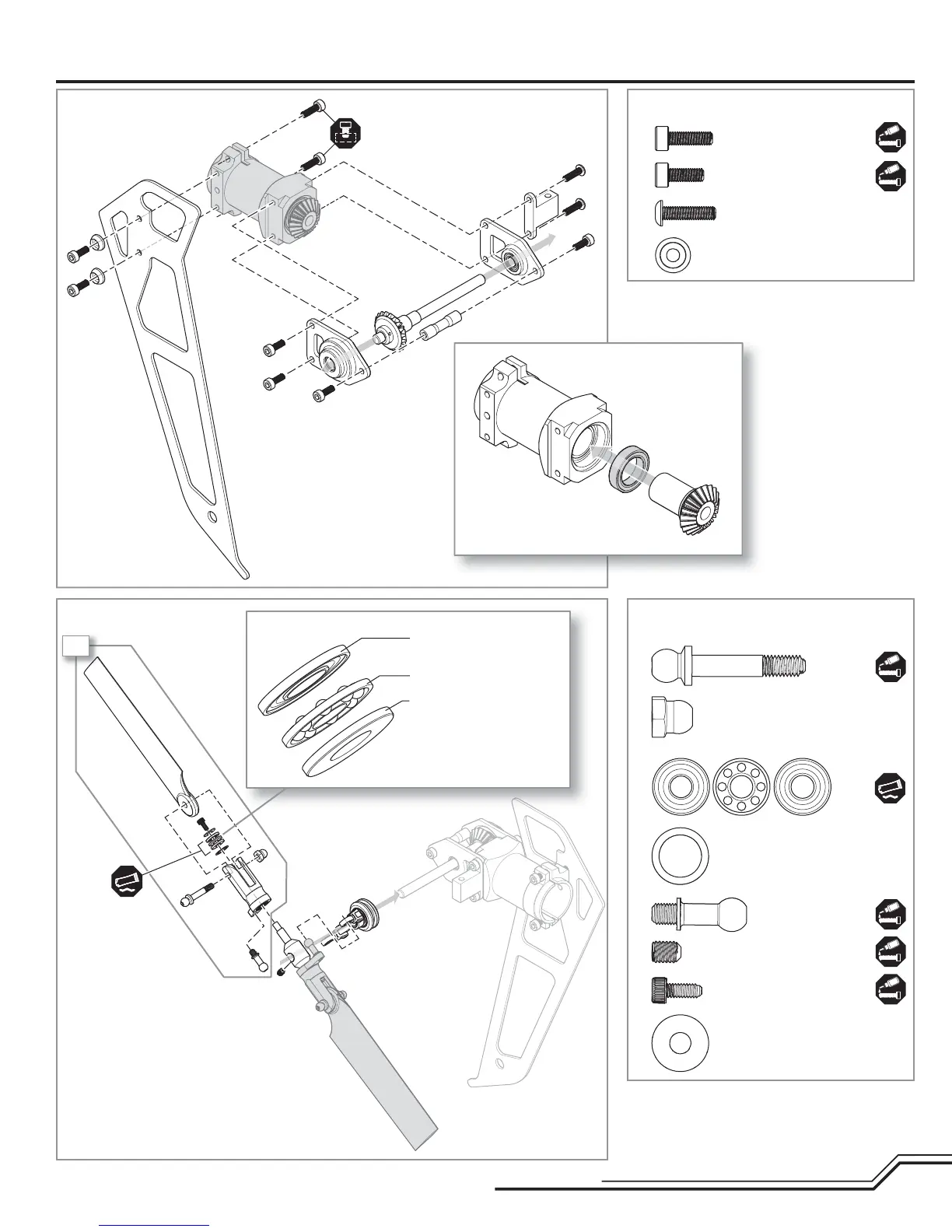

Suite de l’assemblage de l’anticouple
Etape T3
Etape T4
Pièces de l’étape T3 (Sachet T2, T3)
Pièces de l’étape T4 (Sachet T4, T5)
Vis BTR M3x10 (x4)
Vis BTR M3x8 (x4)
Vis BTR à tête bombée M3x12 (x2)
Rondelle cuvette M3 (x2)
Vis de pale d’anticouple (x2)
Ecrou de pale
d’anticouple (x2)
Butée à billes (x2)
Rondelle d’appui (x2)
Rotule de commande
(x2)
Vis sans tête
M3x4 (x2)
Vis BTR M3x8 (x2)
Rondelle M3 (x2)
A
A
C
B
A
A
B
A
B
C
B
B
B
Bague au petit
diamètre intérieur
Cage à billes
Bague au grand
diamètre intérieur
