Bosch EPS 100 - 3 Tuoteseloste; Määräystenmukainen Käyttö; Laiteseloste

1 689 979 467 2012-10-10| Robert Bosch GmbH
102 | EPS 100 | Tuoteselostefi
3. Tuoteseloste
3.1 Määräystenmukainen käyttö
Suutin-pidin-yhdistelmiä testattaessa on
käytettävä poistoimuria 0684200702. Mo-
nissa maissa se on lakisääteisesti vaadittu
lisävaruste (esim. Saksassa työtilasäädösten
§:n 14 nojalla).
EPS 100 on ruiskutussuutin-pidin-yhdistelmien
testauslaite, joka soveltuu P-, R-, S- ja T-kokoluokan
ruiskutussuuttimien ja niiden pitimien tarkastukseen ja
seuraavien toimintojen testaukseen:
R Avautumispaine
R Suihkun muoto
R Suutinistukan tiiviys
R Yhdistelmän tiiviys
R Narinakäyttäytyminen
i ISO-standardiin ISO 8984 sisältyvät yhtenäistetyt
määräykset suuttimien testauslaitteista ja
testausedellytyksistä ruiskutussuuttimia
tarkastettaessa. EPS 100 -testauslaite täyttää em.
vaatimukset ja testausedellytykset.
3.2 Laiteseloste
i Ruiskutussuuttimien ja suutin-pidin-yhdistelmien tes-
tauksessa vaikuttaa mittaustuloksiin mm. testauslait-
teen hukkatilavuus (laitteiden ja manometrien väliset
rakenteelliset erot). EPS 100 -testauslaitteessa on
kyseinen hukkatilavuus otettu jo huomioon.
! Pumppuvipua (Fig. 1, Osa 5) saa liikuttaa vasta kun
säiliö on täytetty testausöljyllä. Jos järjestelmään jää
ilmaa, se estää testausöljyn virtaamisen.
0
50
100
1500
200
250
300
350
400
1
2
3
458759/24Rf
5
6
7
4
8

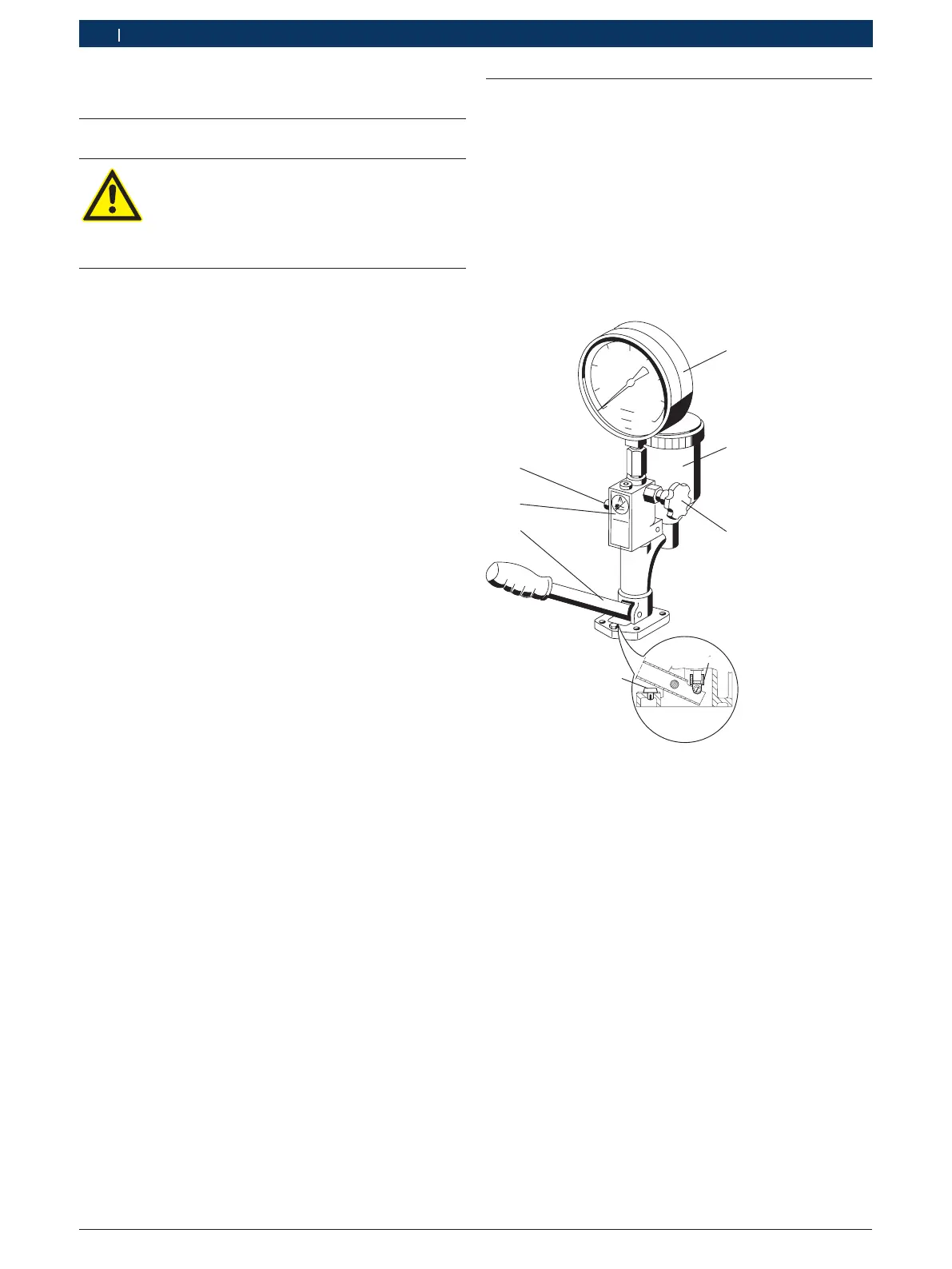

Fig. 1: EPS 100
1 Manometri
*)
2 Testausöljysäiliö + suodatin
3 Sulkuventtiii, venttiilikara
4 Kuljetusvarmistus
5 Pumppuvipu
6 Varoitus: Testausöljysuihkuun ei saa koskea
7 Paineen ulostuloliitäntä (paineputkeen)
8 Painekappale
*)
Osittain erikoisvaruste, laatuluokka ks. Kap. A otsikko.
