Instandhaltung | EPS 100 | 13 de
6. Instandhaltung
6.1 Manometerwechsel
Bei einem Manometerwechsel tritt eine Veränderung des
Schadvolumens am EPS 100 ein, bedingt durch Herstel-
lungs- oder Bauartunterschiede der Manometerhersteller.
Um einen Manometerwechsel durchführen zu können,
ist zur Messung des definierten Schadvolumens unbe-
dingt ein Referenz-Druckmesser und ein Volumen-Mess-
gerät (Kalibrier-Set 1688130194) erforderlich.
Bei einem Manometerwechsel sind die Punkte 2 und 6
des Wartungsplans durchzuführen.
6.2 Filterwechsel
Der Filtereinsatz im Prüfölbehälter muss regelmäßig
ausgetauscht werden. Nach dem Einfüllen von neuem
Prüföl ist durch Hebelbetätigung das Innere des Düsen-
prüfgerätes durchzuspülen. Dabei ohne Düsenhalter-
kombination in die Absaugvorrichtung spritzen.
1
2
458759-3

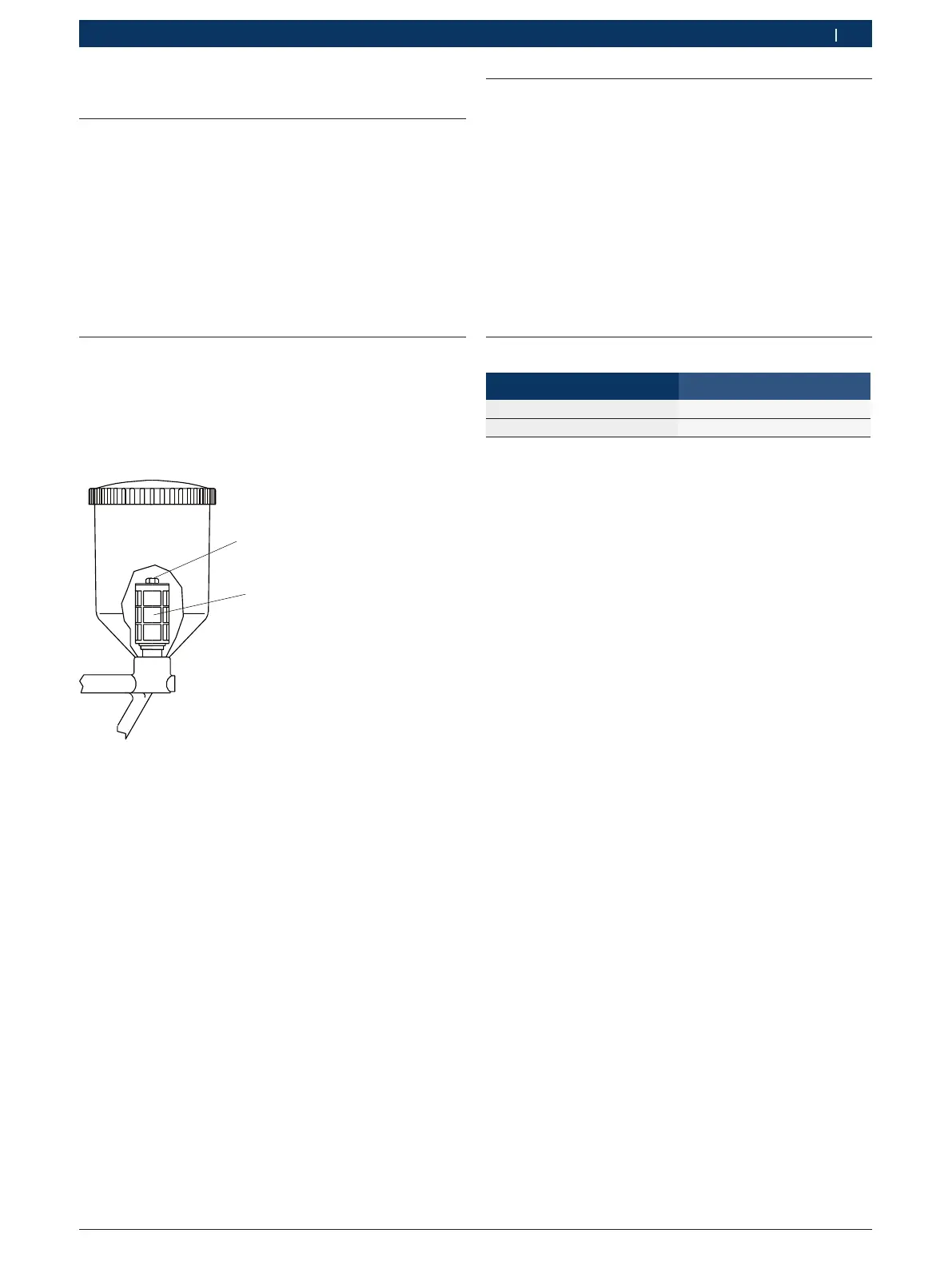

Fig. 3: Austausch Filtereinsatz
1 Sechskantschraube
2 Filtereinsatz
Wir empfehlen, das Düsenprüfgerät in bestimmten Zeit-
abschnitten (1 bis 2 Jahre) dem nächsten Bosch-Dienst
zur Überprüfung der Messgenauigkeit zu übergeben.
6.3 Entlüftung
Zum Entlüften muss EPS 100 mit mindestens 10 Pumpen-
hebelbewegungen (ganzer Weg) mit einer angeschlos-
senen Düsenhalterkombination durchgespült werden.
Wichtig ist, dass jegliche Luft ausgespült oder im Prüföl
gelöst wird.
Um eventuell noch vorhandene Luft im Prüföl zu lösen,
ist das System mindestens 1 Stunde lang mit 100 bar
Druck zu beaufschlagen.
Wird während einer Prüfung das hydraulische System
an irgend einer Stelle geöffnet, muss der komplette Ent-
lüftungsvorgang wiederholt werden.
6.4 Ersatz- und Verschleißteile
Benennung Bestellnummer
Prüfölbehälter (Kunststoff) 1685400014
Filtereinsatz
<)
1687431018
<)
Verschleißteil
