92 | EPS 100 | Descrição do produtopt
3.5 Descrição do funcionamento
Numa base, na qual se encontra uma bomba com vál-
vulas de admissão e pressão, está fixado um corpo da
válvula com válvula de retenção e câmara de compen-
sação do volume. Um depósito do óleo de ensaio trans-
parente com um filtro de óleo instalado interiormente
está fixado à base mediante um braço de sujeição. Um
manómetro encontra-se montado no corpo da válvula.
Durante a verificação e o ajuste do aparelho, o furo
existente no punho da alavanca da bomba é necessário
para enganchar os pesos. Quando se acciona a alavan-
ca da bomba, o óleo de ensaio é aspirado e injectado a
alta pressão através do provete.

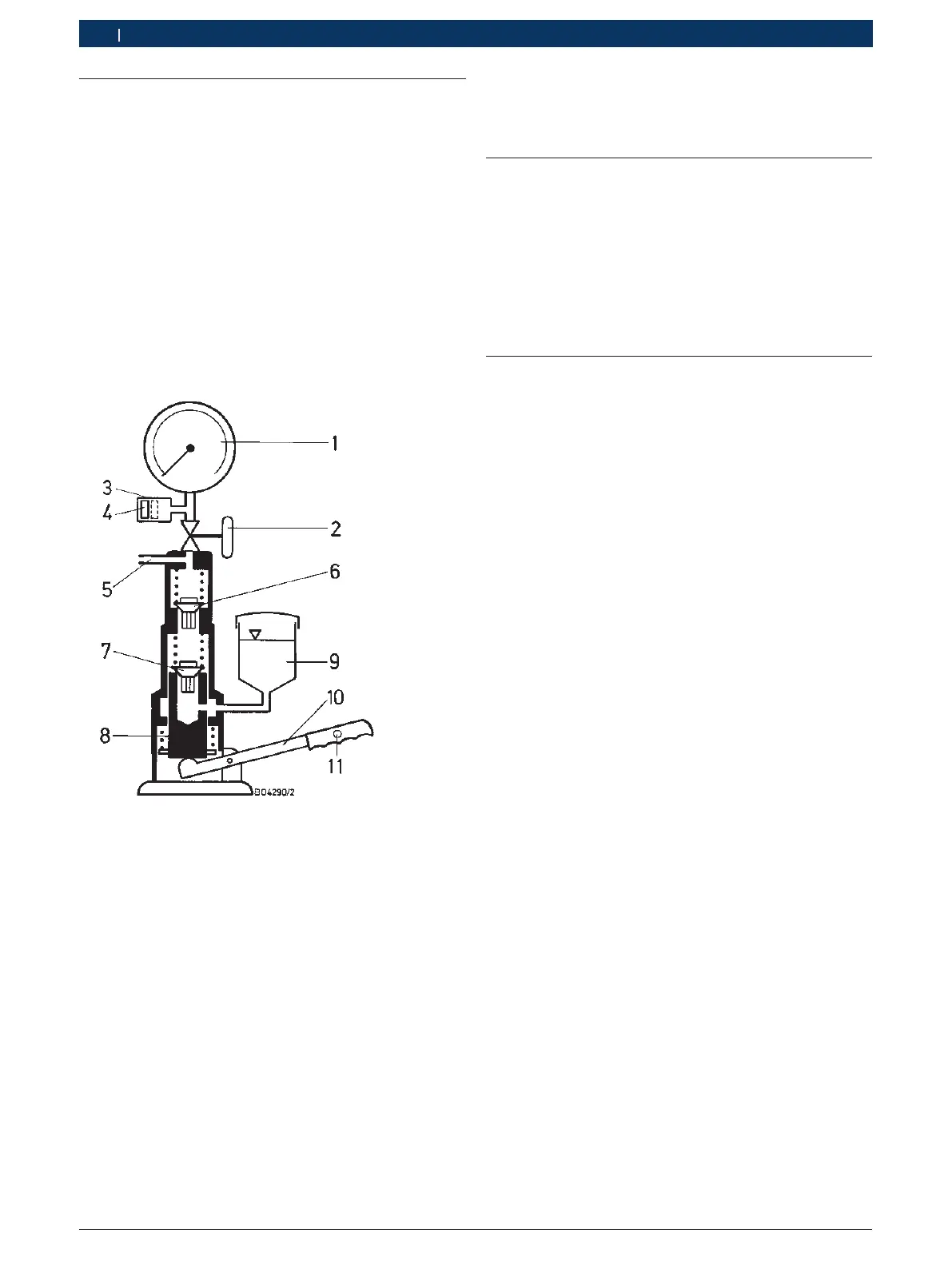

Fig. 2: Esquema de funcionamento
1 Manómetro
2 Válvula de retenção
3 Câmara de compensação do volume
4 Peças de enchimento para corrigir o volume
5 Saída de pressão (para o provete)
6 Válvula de pressão
7 Válvula de admissão
8 Pistão da bomba
9 Depósito do óleo de ensaio
10 Alavanca da bomba
11 Ponto de medição S
4. Preparativos para a verifi-
cação
4.1 Condições prévias
As condições prévias, a considerar na verificação e no
ajuste das combinações de porta-injectores, podem ser
consultadas no manual de teste para combinações de
porta-injectores no ESI[tronic]. Estes manuais de teste
não estão incluídos no volume do fornecimento.
! Mantenha o local de trabalho limpo e sem limalhas.
Tenha atenção à limpeza aquando da verificação.
4.2 Limpeza dos bicos injectores
¶ Limpe os novos bicos injectores em óleo de ensaio
segundo a ISO 4113.
¶ Limpe os bicos injectores usados e os componentes
individuais do porta-injector desagregado no apare-
lho de limpeza por ultra-sons.
i Aquando da limpeza dos bicos injectores, retire por
inteiro a agulha do corpo do injector e limpe ambas
as peças separadamente. Ao mesmo tempo, deverá
manter, durante a limpeza, o corpo do injector o
mais na vertical possível e com os orifícios de pulve-
rização virados para baixo.
! A agulha e o corpo do injector formam uma unidade
e têm de ser usados em conjunto.
Modo de procedimento na limpeza por ultra-sons:
1. Dilua o líquido detergente em água numa relação de
volumes de 01:20.
2. Aqueça o banho de lavagem até atingir aprox. 45 °C.
3. Coloque as peças a limpar cuidadosamente no líqui-
do detergente, cobrindo-as por inteiro.
4. A duração da limpeza depende do grau de sujidade
mas não deverá ficar aquém dos 10 minutos.
5. Lave as peças com um produto de limpeza a frio
imediatamente depois de limpas.
6. Seque as peças com ar comprimido
7. Mergulhe as peças no óleo de ensaio.
i Depois de limpos no aparelho de limpeza por ultra-
sons, os bicos injectores de espiga e de furos dos
tamanhos S e T, que estejam sujos e ligeiramente
coqueificados, podem ser limpos com a respectiva
agulha de limpeza da ferramenta para limpar injecto-
res KDEP 2900 (0986611140). Mergulhe seguida-
mente a agulha do injector em óleo de ensaio limpo
e insira-a no corpo do injector.
