150 | EPS 100 | Popis výrobkucs
3. Popis výrobku
3.1 Používání v souladu s určením
Při kontrole kombinací držáku trysky se musí
používat odsávací zařízení 0684200702.
Již dnes to bezpodmínečně vyžadují zákonné
předpisy mnoha zemí (například v Německu
§ 14 vyhlášky o pracovištích).
Pomocí EPS 100 (zkušební přístroj pro kombinace
držáku zkušebních a motorových trysek, obecně
označován také jako zkušební přístroj trysek)
můžete u vstřikovacích trysek o velikosti P, R, S a T
sodpovídajícími držáky trysek provádět tyto kontroly:
R Otvírací tlak
R Tvar paprsku
R Těs. dosedn.
R Těsnost kombinace
R Rachocení
i Norma ISO 8984 stanovuje jednotné předpisy pro
zkušební přístroje trysek a zkušební podmínky
kontroly vstřikovacích trysek. EPS 100 tyto předpisy
a zkušební podmínky splňuje.
3.2 Popis přístroje
i Při kontrole vstřikovacích trysek a kombinací držáku
trysky ovlivňuje výsledky měření kromě jiného také
kompresní objem zkušebního přístroje trysek (kon-
strukční rozdíly výrobce přístroje a manometru).
UEPS 100 byl odpovídající kompresní objem zohled-
něn již ze závodu.
! Pákou čerpadla (Obr. 1, Pol. 5) pohybujte až po
naplnění zkušebním olejem. Vzduch v systému brání
čerpání zkušebního oleje.
0
50
100
1500
200
250
300
350
400
1
2
3
458759/24Rf
5
6
7
4
8

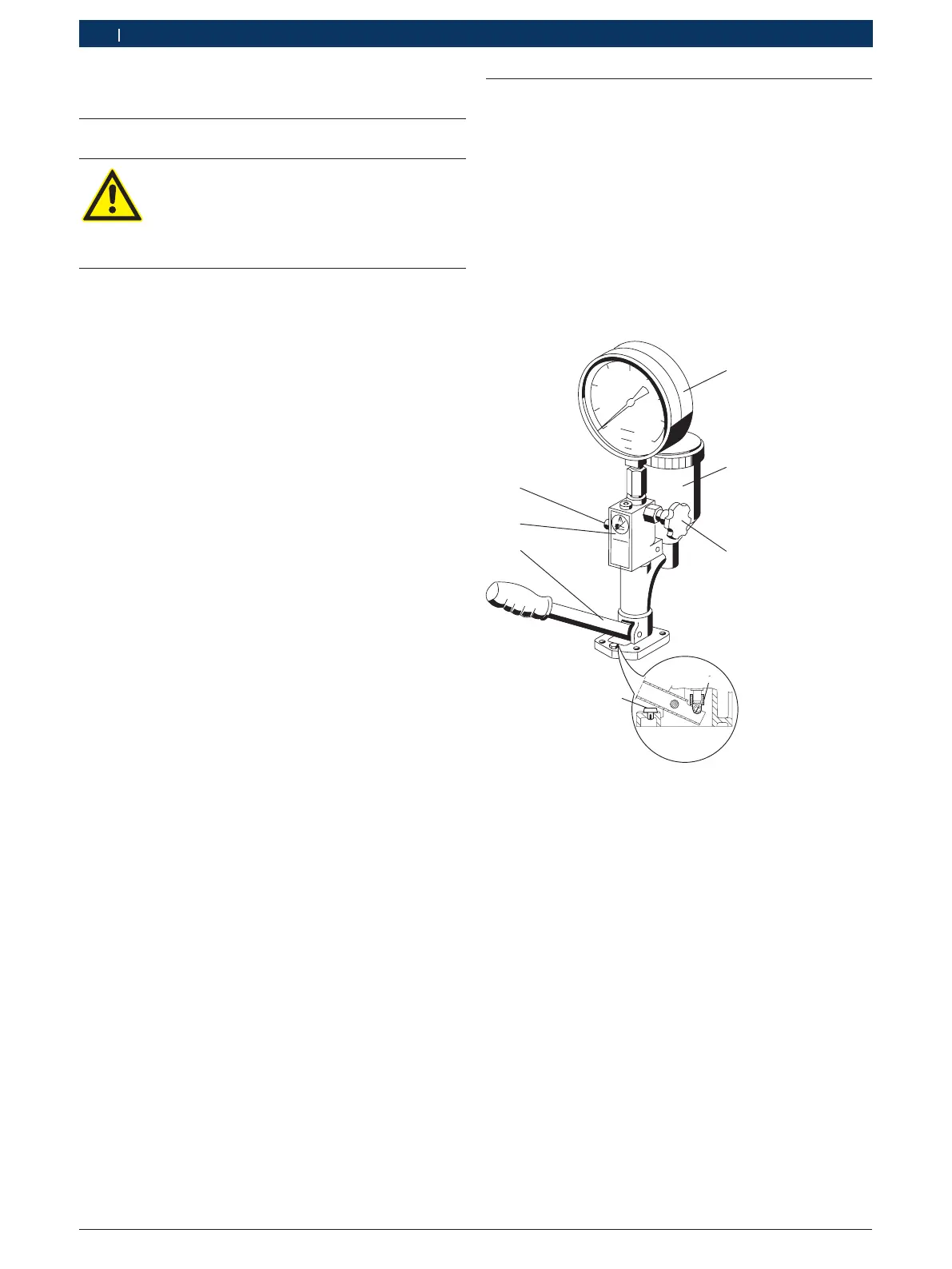

Obr. 1: EPS 100
1 Manometr
*)
2 Nádrž na zkušební olej s filtrem
3 Uzavírací ventil s dříkem ventilu
4 Přepravní pojistka
5 Páka čerpadla
6 Výstražný pokyn "Nesahejte do zkušebního paprsku"
7 Výstup tlaku (přípojka vedení zkušebního tlaku)
8 Tlakový díl
*)
Z části zvláštní příslušenství, třída jakosti viz přehled v Kap. A.
