3. Opis produktu
3.1 Użytkowanie zgodne zprzeznacze-
niem
Przy testowaniu zespołów uchwytów wtryski-
waczy należy używać przyrządu odciągowego
0684200702. Przepisy prawa w wielu kra-
jach wymagają tego już dzisiaj (na przykład
w Niemczech § 14 rozporządzenia w sprawie
warunków w miejscach pracy).
Urządzenie EPS 100 (tester do zespołów wtryskiwaczy
kontrolnych i zespołów wtryskiwaczy silnikowych, nazy-
wany też potocznie testerem wtryskiwaczy) umożliwia
testowanie następujących parametrów wtryskiwaczy
orozmiarach P, R, S i T z odpowiednimi uchwytami:
R ciśnienie otwarcia
R kształt strumienia
R szczelność gniazda
R szczelność zespołu
R charakterystyka chrapania (odgłosu otwierania)
i W normie ISO 8984 są określone jednolite przepisy
dotyczące testerów wtryskiwaczy oraz warunki testo-
wania wtryskiwaczy. Urządzenie EPS 100 spełnia te
przepisy i warunki.
3.2 Opis urządzenia
i Przy testowaniu wtryskiwaczy i zespołów uchwytów
wtryskiwaczy na wynik pomiaru ma między innymi
wpływ obszar martwy testera wtryskiwaczy (różnice
konstrukcyjne między wyrobami różnych producen-
tów urządzeń i manometrów). W testerze EPS 100
odpowiedni obszar martwy został już uwzględniony
fabrycznie.
! Dźwignię pompy (Rys. 1, Poz. 5) uruchamiać dopie-
ro po wlaniu oleju testowego. Powietrze w układzie
uniemożliwia pompowanie oleju testowego.
0
50
100
1500
200
250
300
350
400
1
2
3
458759/24Rf
5
6
7
4
8

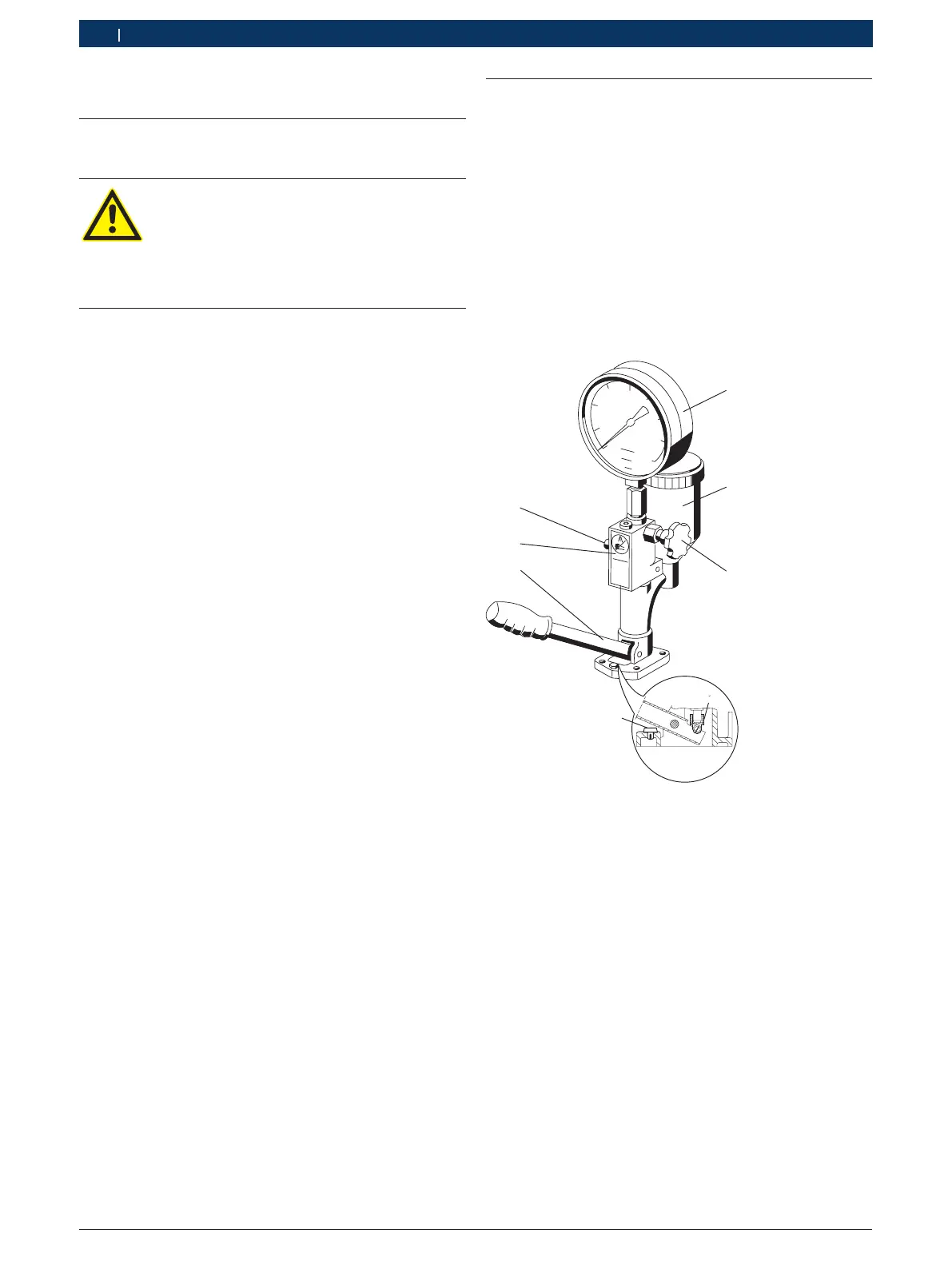

Rys. 1: EPS 100
1 manometr
*)
2 zbiornik oleju kontrolnego z filtrem
3 zawór odcinający z wrzecionem zaworu
4 zabezpieczenie transportowe
5 dźwignia pompy
6 ostrzeżenie "Nie wkładać rąk w strumień oleju testowego"
7 wyjście ciśnienia (złącze przewodu ciśnienia kontrolnego)
8 element ciśnieniowy
*)
Częściowo akcesoria dodatkowe, klasa jakości patrz przegląd
wRozdz. A.
