54 | EPS 100 | Descrizione prodottoit
3. Descrizione prodotto
3.1 Impiego previsto
Durante il controllo di gruppi portapolveriz-
zatori, utilizzare il dispositivo di aspirazione
0684200702. Questo dispositivo è diventa-
to obbligatorio per legge in numerosi paesi
(ad esempio secondo l'art. 14 del regolamen-
to sul luogo di lavoro vigente in Germania).
L'EPS 100 (apparecchio di prova per gruppi portainiet-
tori di prova e gruppi portapolverizzatori del motore,
comunemente chiamati apparecchi di controllo polve-
rizzatori) consente di eseguire i seguenti controlli sugli
iniettori di dimensioni P, R, S e T utilizzando i portapol-
verizzatori corrispondenti:
R Pressione di apertura
R Forma del getto
R Tenuta sede
R Tenuta
R Rumorosità
i La norma ISO 8984 stabilisce disposizioni comuni per
gli apparecchi di controllo polverizzatori e condizioni
di prova per il controllo di polverizzatori. L'EPS100
soddisfa tali disposizioni e condizioni di prova.
3.2 Descrizione dell'apparecchio
i Durante il controllo dei polverizzatori e dei portapol-
verizzatori, il volume di scarico dell'apparecchio di
controllo (differenze costruttive dei produttori dell'ap-
parecchio e del manometro) pinfluenzare il risulta-
to della misurazione. Il volume di scarico di EPS 100 è
già stato tenuto in considerazione in fabbrica.
! Muovere la leva della pompa (Fig. 1, Pos. 5) solo al
termine del riempimento con olio di prova. La pre-
senza di aria nel sistema blocca l'alimentazione del
carburante.
0
50
100
1500
200
250
300
350
400
1
2
3
458759/24Rf
5
6
7
4
8

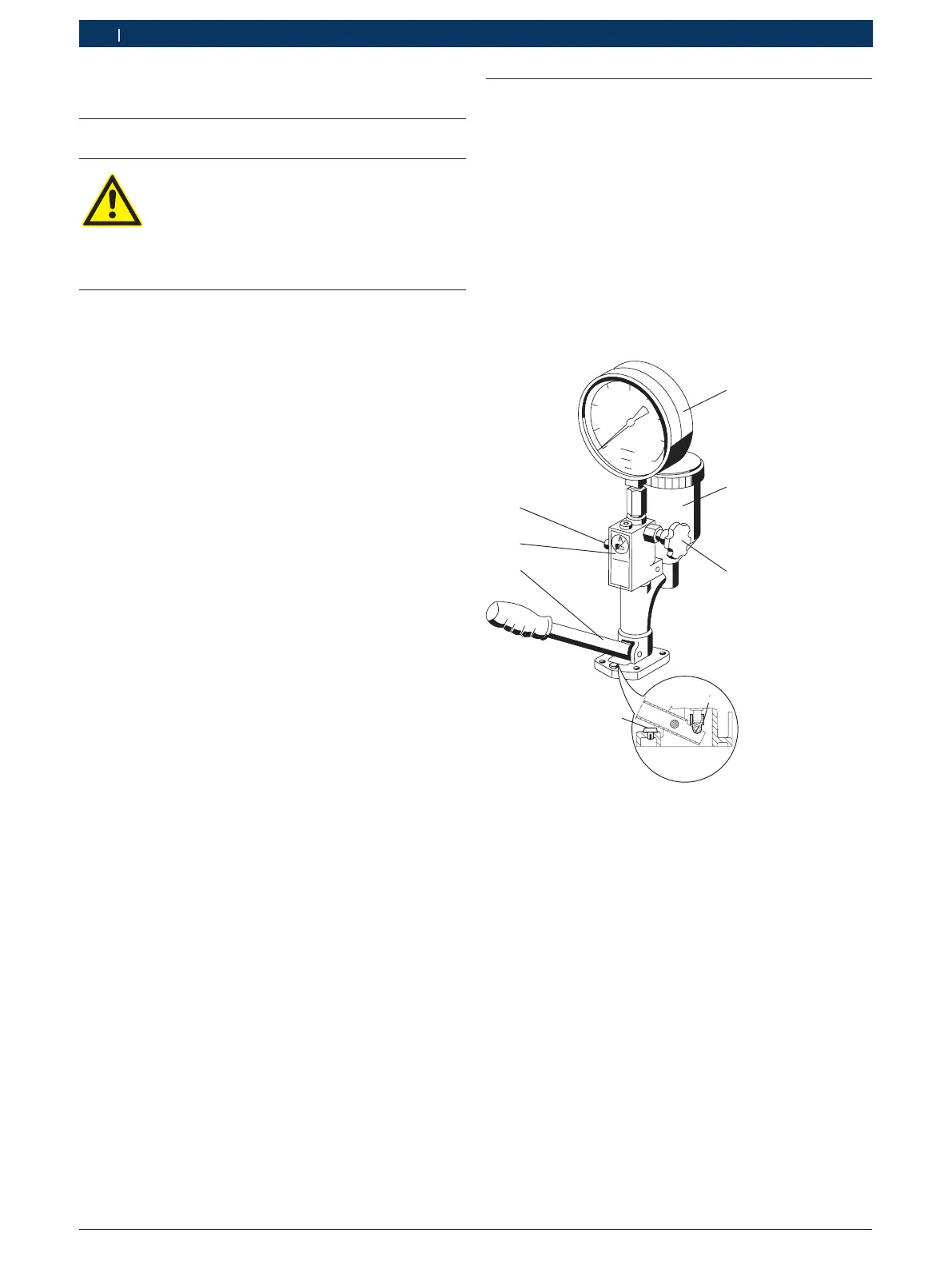

Fig. 1: EPS 100
1 Manometro
*)
2 Serbatoio olio con filtro
3 Valvola di intercettazione con stelo
4 Fermo per il trasporto
5 Leva della pompa
6 Avvertimento “Non introdurre le mani nel getto di prova”
7 Uscita pressione (collegamento tubazione pressione di prova)
8 Tassello di spinta
*)
in parte accessorio speciale, per la classe di resistenza vedi la
panoramica in cap. A.
