3.5 Funktionsbeskrivelse
Et ventillegeme med stopventil og ekspansionskammer
er fastgjort på en fod, i hvilken der befinder sig en ind-
sugnings- og trykventil. Der er anbragt en gennemsigtig
prøveoliebeholder med indvendigt oliefilter på foden ved
hjælp af en holdearm. Der er monteret et trykmanome-
ter på ventillegemet. Belastningsvægte, der anvendes
til kontrol og justering af testeren, placeres i grebet på
pumpehåndtaget. Når pumpehåndtaget bevæges, op-
suges prøveolie, der under højt tryk sprøjes ind over
testemnet.

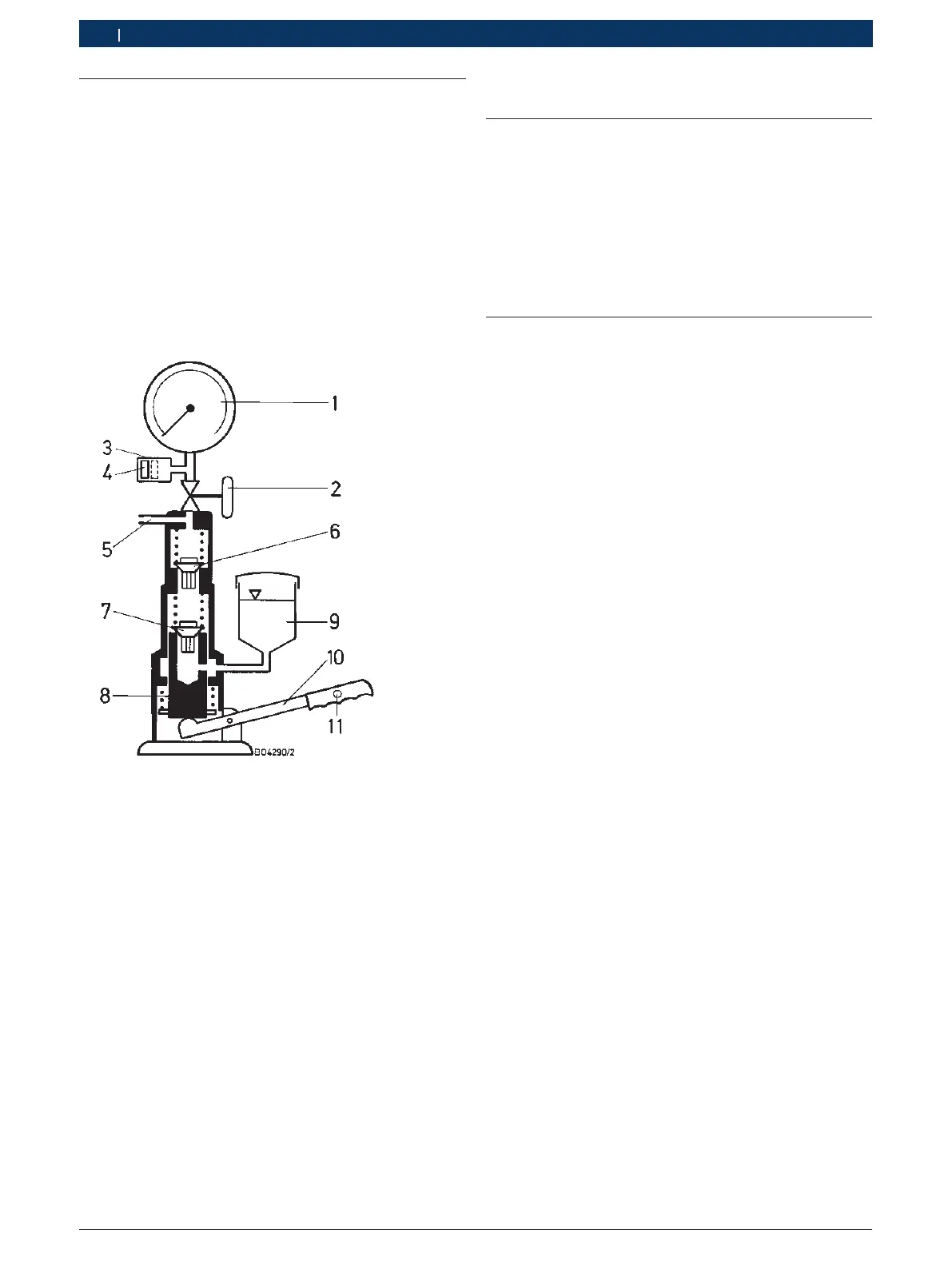

Fig. 2: Funktionsskema
1 Manometer
2 Stopventil
3 Ekspansionskammer
4 Fyldstykker til volumenkorrektion
5 Trykudgang (til testemne)
6 Trykventil
7 Indsugningsventil
8 Pumpestempel
9 Prøveoliebeholder
10 Pumpehåndtag
11 Målepunkt S
4. Testforberedelser
4.1 Forudsætninger
De forudsætninger, som der skal tages hensyn til ved
test og indstilling af dyseholderkombinationer, er be-
skrevet i testvejledningen til dyseholderkombinationer i
ESI[tronic]. Disse testanvisninger er ikke inkluderet ile-
verancen.
! Hold arbejdspladsen fri for snavs og spåner. Sørg for at
holde arbejdspladsen ren under testen.
4.2 Rengøring af dyser
¶ Rengør nye dyser i prøveolie iht. ISO 4113.
¶ Rengør brugte dyser og enkeltdele fra den adskilte
dyseholder i en ultralydsrenser.
i Træk dysenålene ud af dyselegemet og rengør begge
dele separat under rengøringen af dyserne. Rengør
dyselegemet i lodret position med sprøjtehullerne
nedad.
! Dysenåle og dyselegemer er samlet parvist og skal
anvendes sammen.
Fremgangsmåde ved ultralydsrensning:
1. Fortynd rengøringsvæsken med vand i forholdet
1:20.
2. Opvarm rensebadet til ca. 45 °C.
3. Læg de dele, der skal renses, forsigtigt ned i rengørings-
væsken; delene skal være helt dækkede.
4. Rensetid afhængigt af tilsmudsning, dog mindst
10minutter.
5. Vask delene i koldrenser umiddelbart efter
rensningen.
6. Blæs delene tør med trykluft
7. Dyp delene i prøveolie.
i Efter rensning i ultralydsbad kan tapdyser og hul-
dyser i størrelse S og T, der er snavsede og en
smule tilsodede, rengøres med den pågældende
rengøringsnål fra dyserengøringsværktøjet KDEP
2900 (0986611140). Dyp derefter dysenålene i ren
prøveolie, og placer dem i dyselegemet.
