1 695 655 779 2010-11-9| Robert Bosch GmbH

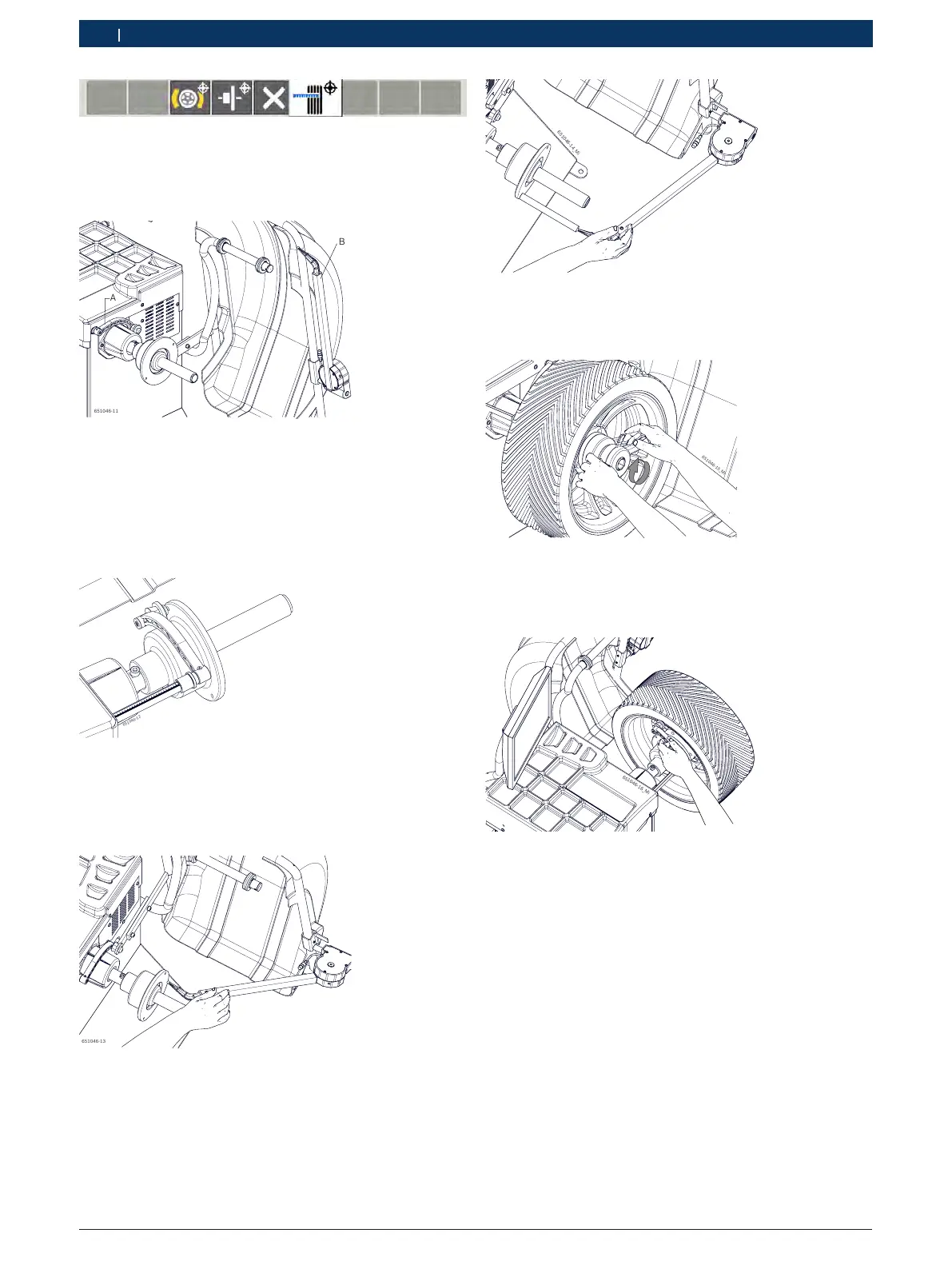

12 | WBE 4140 | Standardkalibrierungit
 Die Kalibrierung wird gestattet.
2. Die Schieberegler des Abstands A und der Breite B
in Ruhestellung bringen und <OK> drücken.
A
B
651046-11
3. Den Schieberegler zum Lesen des Abstands auf 0
mm bringen. Den abgelesenen Wert einstellen und
<OK> drücken.
4. Den Schieberegler des Abstands A in Anschlag an
der Innenseite des Flanschs bringen. Messen, den
abgelesenen Wert einstellen und <OK> drücken.
651046-12
5. Den Schieberegler des Abstands A in Ruhestellung
halten, den Schieberegler der Breite B in Anschlag
an der Außenseite des Flanschs bringen und <OK>
drücken.
651046-13
6. Den Kalibrierstift der Breite an der Außenseite des
Flanschs montieren. Den Schieberegler der Breite in
Anschlag an das Ende des Stifts bringen und <OK>
drücken.
651046-14_Mi
7. Den Stift abmontieren und eine Probefelge aus
Stahl zu 14” oder 15” mit der entsprechenden
Anzugmutter montieren.
651046-15_Mi
8. Die Radmaße einstellen, den Schieberegler zum
Ablesen des Abstands an das Rad anlegen und <OK>
drücken.
651046-16_Mi
 Prozedur abgeschlossen.
! Die aktuellste, gültige Prozedur der Version SW
6.16, sonst mit der Aktualisierung der Software
fortschreiten.
