1 695 655 779 2010-11-9| Robert Bosch GmbH
84 | WBE 4140 | Interventi di sostituzioneit
10. Avvitare il grano (fig.14, pos.1) finchè non è più
possibile ruotare il sensore manualmente:
i Manualmente: serrare il grano (fig.19,pos.1) facendo
un mezzo giro con la chiave;
i Con una chiave dinamometrica applicare una forza di
4n/m;
11. Mantenendo la chiave a brugola in posizione fissare
il dado bloccaggio;

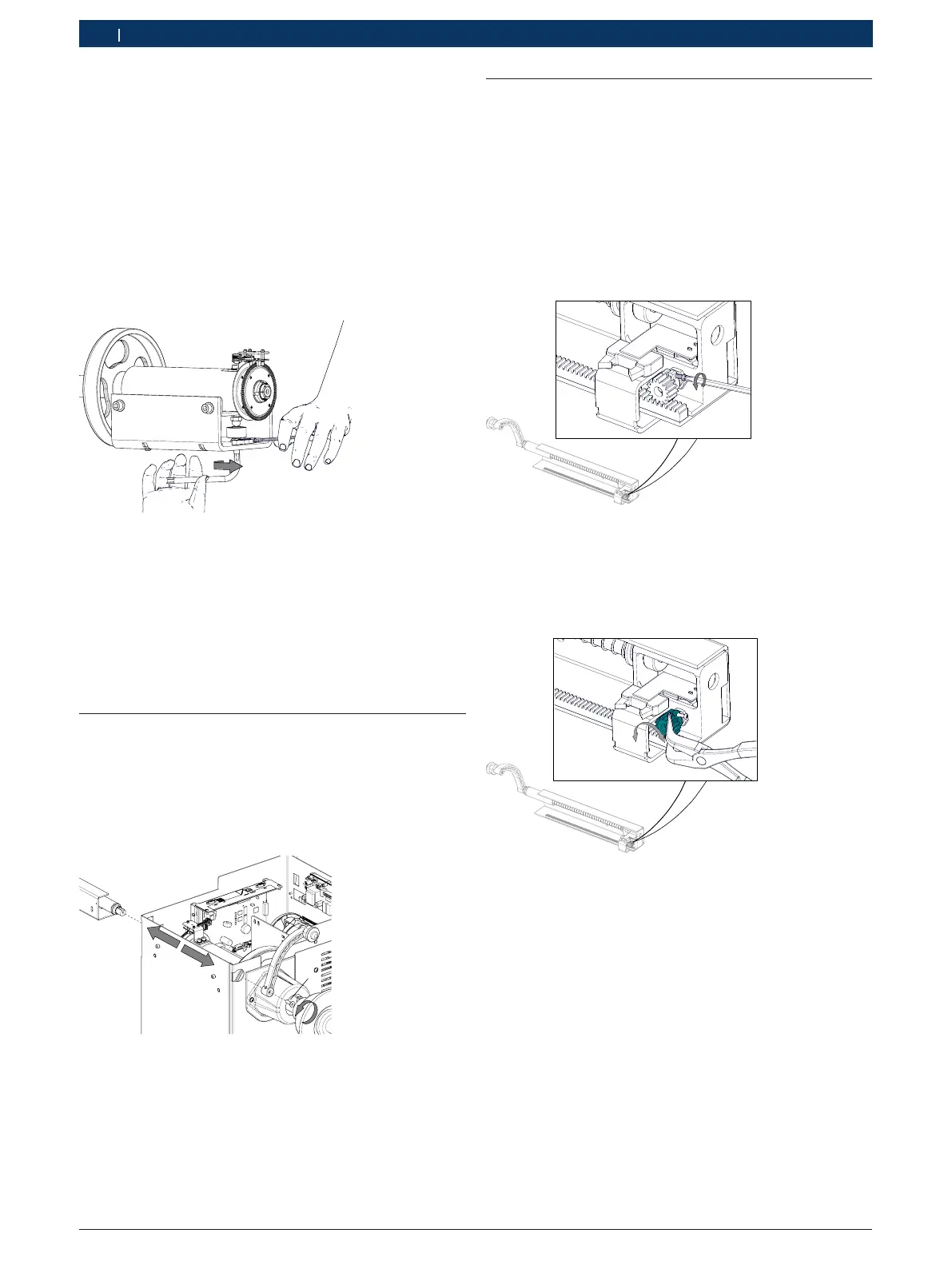

Fig. 14: bloccaggio del dado
12. Rimontare l’albero all’interno della macchina;
13. Ricollegare il motore.
i Per verificare se la riparazione è avvenuta in modo
corretto ricontrollare le tensioni e procedere con una
nuova taratura dell'equilibratrice.
9.2 Sostituzione calibro Easy Aludata
1. Rimuovere il carter portatesi;
2. Scollegare l’action-centre;
3. Svitare la vite di bloccaggio del tastatore (fig.15,
pos.1);
1
Fig. 15: Estrazione calibro
4. Estrarre l'intero gruppo di calibro Easy Aludata dalla
macchina:
5. Sostituire il gruppo calibro;
6. Rimontarlo con lo stesso procedimento dello
smontaggio.
9.� Procedura posizionamento potenzio-
metro larghezza
1. Rimuovere il solo carter portatesi senza scollegare la
scheda;
2. Avviare l'equilibratrice;
3. Entrare nel menù di test;
4. Tenendo visualizzato il valore sulla scheda sbloccare
la vite (fig.16,pos.1) sulla ghiera;
Fig. 16:
5. Tenendo il calibro a riposo, girare il potenziometro
(fig17, pos.2) fino al valore di 1000 ± 50;
Fig. 17:
6. Bloccare la vite di fissaggio assicurandosi che la
superficie superiore del pignone e quella della
cremagliera siano complanari;
7. controllare il corretto funzionamento durante la
corsa;
8. richiudere la macchina;
9. procedere con la taratura
! Le note qui sopra sono da utilizzare per una corretta
riparazione, nel caso si proceda nel sostituire tutto
il gruppo del calibro è sufficiente procedere con la
sola taratura.
