Bosch WBE 4140 - 9 Operaciones de Sustitución; Procedimiento Ajuste O Sustitución Pick-Up; Sostituzione Calibro Easy Aludata

1 695 655 779 2010-11-9| Robert Bosch GmbH
62 | WBE 4140 | Operaciones de sustituciónes
i para mantener las esferas en posición utilizar un
poco de grasa;
10. atornillar la tuerca hasta que no se pueda enroscar
más manualmente:
i manualmente: apretar la tuerca dando medio giro
con la llave;
i con una llave dinamométrica aplicar una fuerza de
4n/m;
11. manteniendo la llave en posición fijar el dado
bloqueo;
Fig. 14: bloqueo de la tuerca
12. volver a montar el eje en el interior de la máquina;
13. volver a conectar el motor.
i Para verificar que la reparación ha sido realizada
de forma correcta volver a controlar las tensiones y
realizar una nueva medición de la equilibradora.
9.2 Sostituzione calibro Easy Aludata
1. Quite la cubierta portapesos;
2. desconecte el action-centre;
3. Desatornille los tornillos de bloqueo del palpador;
1
Fig. 15: Extracción del calibre
4. Extraiga toda la unidad de calibre Easy Aludata de la
máquina:
5. Sustituya la unidad de calibre;
6. Vuelva a colocarla con el mismo procedimiento que
el de desmontaje.

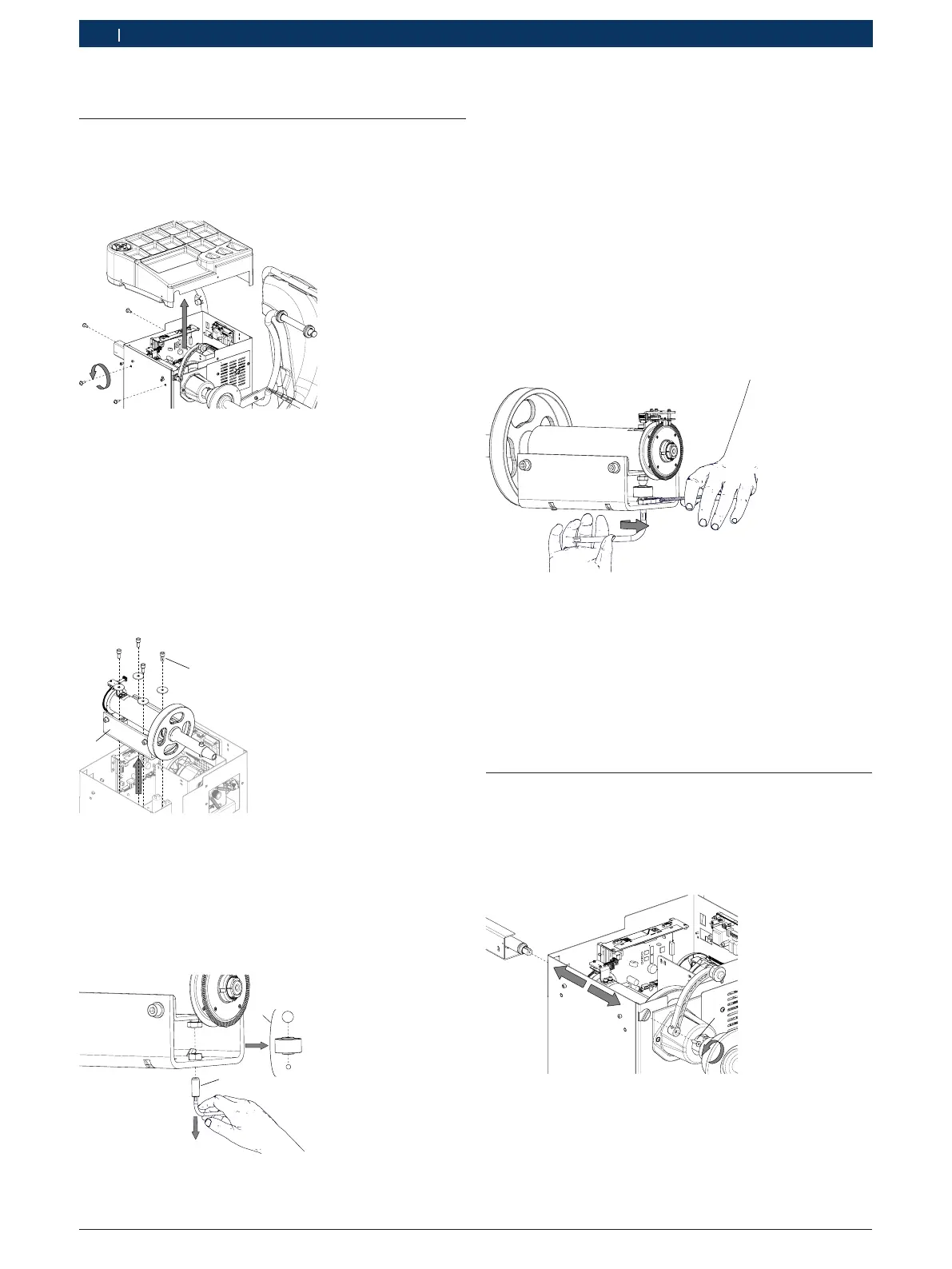

9. Operaciones de sustitución
9.1 Procedimiento ajuste o sustitución
pick-up:
1. Quite la cubierta portapesos;
Fig. 11: Remoción del cárter
2. desconecte el action-centre;
3. Desatornille los tornillos de bloqueo del palpador;
4. desatornillar las 4 tuercas que lo mantienen en
posición;
5. aflojar la correa motor y quitarla;
6. Desatornille los 4 tornillos Allen que la sostienen y
extraiga la unidad basculante;
1
2
Fig. 12: Extracción de la unidad basculante
7. aflojar la tuerca de bloqueo situada debajo del pick-
up;
8. desatornillar la tuerca de posición;
9. si es necesario introducir el pick-up nuevo;
1
2
Fig. 13:
