8.2 Pick-up
i Sistema di bilanciatura
L’apparato utilizzato per misurare lo squilibrio delle
ruote ha un sistema meccanico basato su una leva
di 1° grado. I sensori piezo-elettrici, posizionati
nella parte inferiore dell’albero alle due estremità,
rilevano le vibrazioni convertendo la forza in tensione
elettrica.
8. Menù di Auto-diagnosi
i La diagnostica può essere utilizzato in fase di
assistenza per controllare in modo approfondito le
varie funzioni della WBE 4140.
i Questa procedura è indispensabile per individuare
un malfunzionamento dei sensori.
8.1 Richiamo del menu di diagnostica
1. Dal menu "Impostazioni e Service" selezionare
Diagnostica e confermare con <OK>.
2. Immettere la password: <u> <u> <o>.
"Viene visualizzato il menu di diagnostica standard (in
modalità di sola visualizzazione).
3. Immettere la password: <o> <OK> <r>.
"Viene visualizzato il menu di diagnostica service (in
modalità di modifica).
i Una volta inserita correttamente la password si entra
nei menu di diagnostica; per spostarsi nelle pagine
utilizzare i tasti <z> e <r>;
i per attivare e disattivare le varie funzioni utilizzare i
tasti <o>, <u> e <OK>.

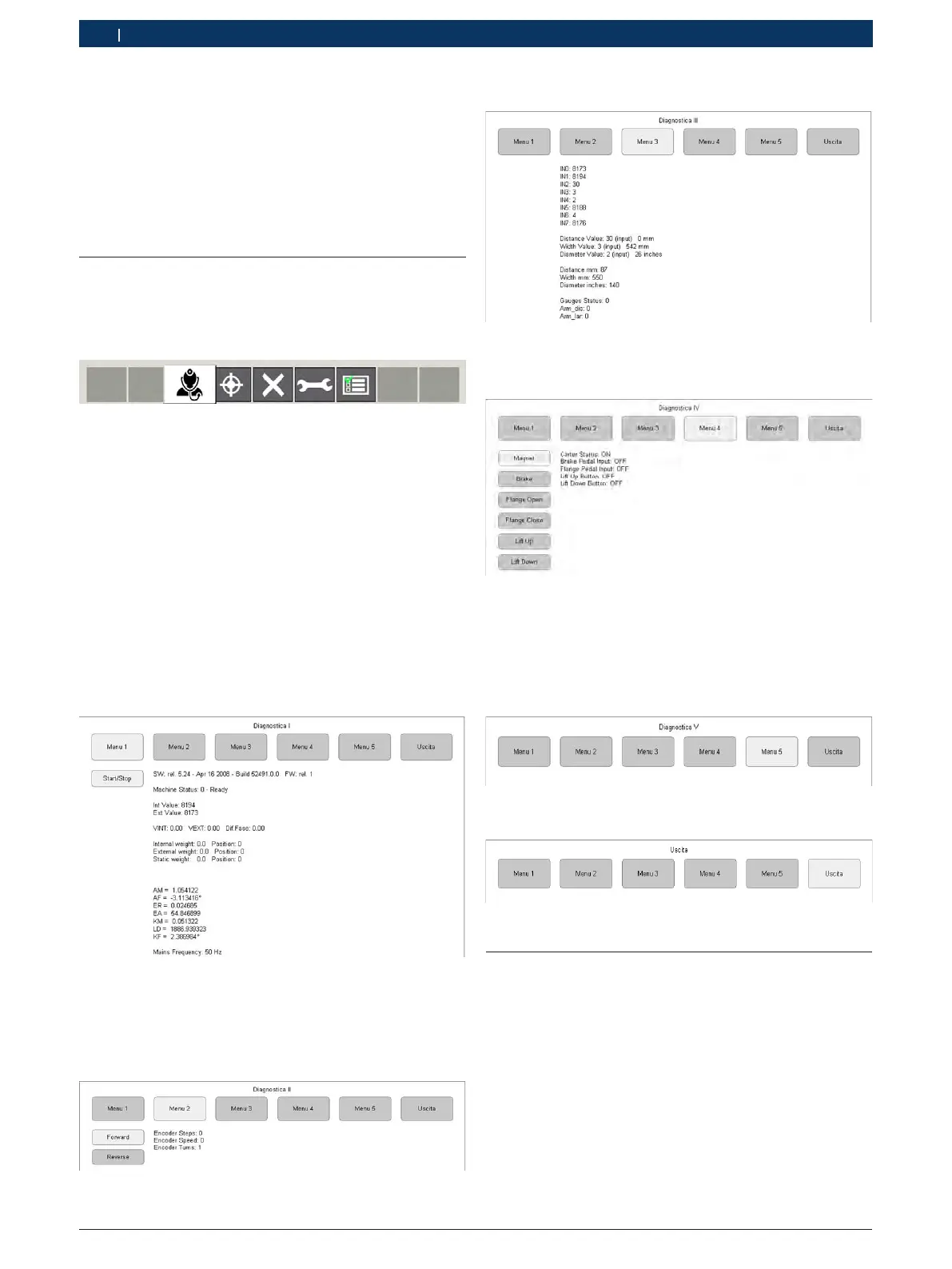

Fig. 2: Menù 1:
- Versione software della macchina
- Parametri di taratura
- Effettuare un lancio di verifica
- Stato della macchina
Fig. 3: Menù 2:
- Controllo del disco encoder
- Controllo condensatori e relè
Fig. 4: Menù 3:
- Controllo potenziometri calibri di misura
Fig. 5: Menù 4:
- Test ingresso microinterruttore carter
- Test ingresso microinterruttori flangia
- Test uscita magnete aludata
- Test uscita freno elettromagnetico
- Test uscita flangia pneumatica
- Test sollevatore
Fig. 6: Menù 5: vuoto
Fig. 7: Menù 6: uscitaPick-up
