Bosch WBE 4140 - Procedura Posizionamento Potenziometro Diame- Tro; Sostituzione Cinghia Motore

1 695 655 779 2010-11-9| Robert Bosch GmbH
Interventi di sostituzione | WBE 4140 | 85 it
9.4 Procedura posizionamento potenzio-
metro diametro
1. Rimuovere il solo carter portatesi senza scollegare la
scheda;
2. Avviare l'equilibratrice;
3. Entrare nel menù di test;
4. Fare attenzione al valore IN4;
5. Sbloccare il grano sull’albero (fig.18, pos.1);

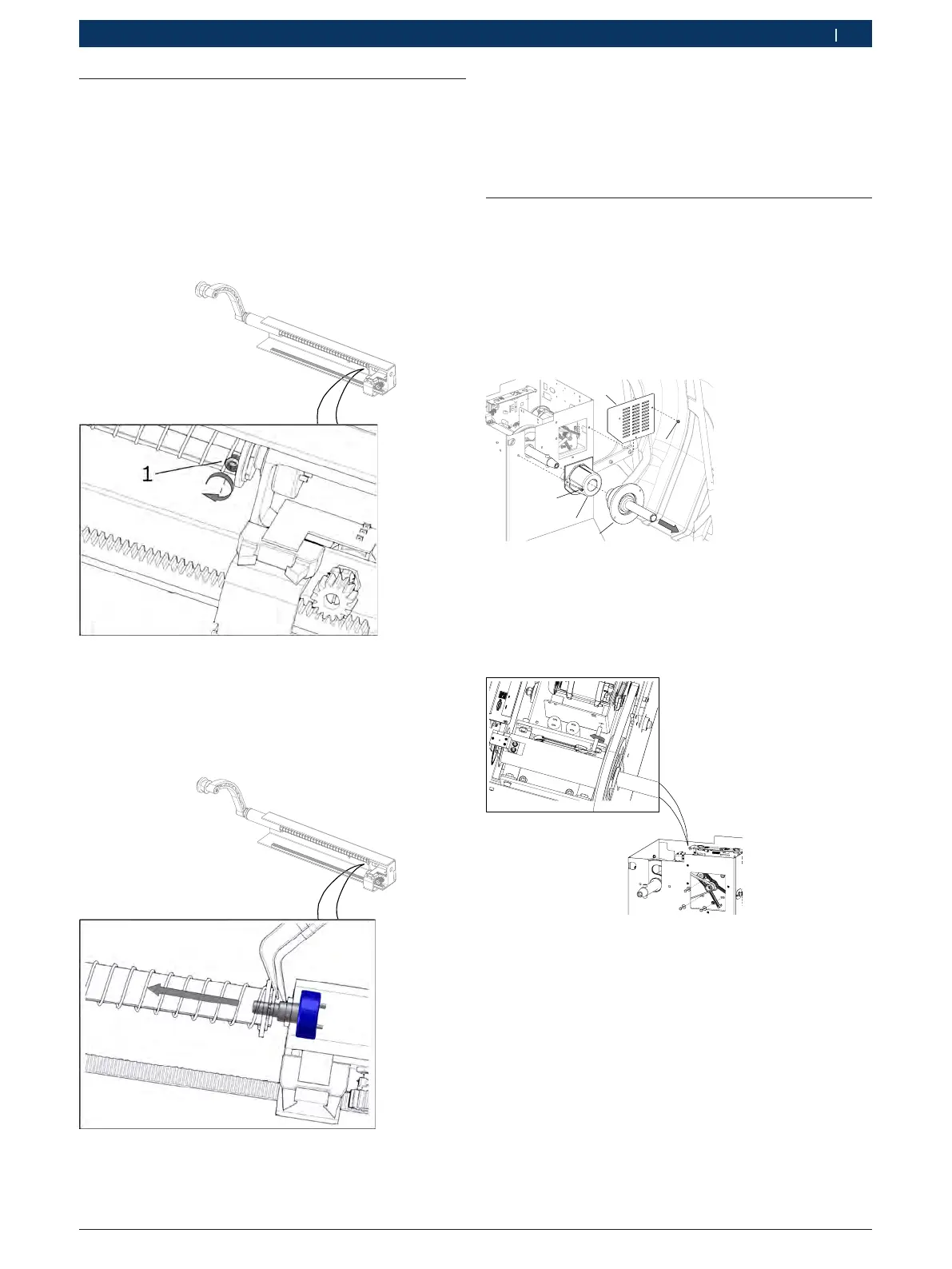

Fig. 18:
6. Estrarre leggermente l'asta del calibro
7. Tenendo il tastatore appoggiato all’albero di misura,
girare tramite una pinza a becco il potenziometro “B”
fino al valore di 3000± 200 (fig.19);
Fig. 19:
8. Bloccare il grano (fig.18,pos.1) sull’albero;
9.5 Sostituzione cinghia motore
1. Rimuovere il carter portapesi;
2. Rimuovere la flangia di centraggio centrale (fig.20,
pos.1) e, dopo aver svitato le tre viti (fig.20,pos.4) e
le due viti (fig.20, pos.2) sfilare la copertura perno
(fig.20,pos.3) ed il coperchio laterale di chiusura al
motore (fig.20,pos.5) ;
1
2
3
4
5
Fig. 20:
3. Rimuovere la cinghia del motore svitando le tre viti
laterali (fig.21,pos.1) e la vite (fig.21,pos.2) in modo
da consentire l'allentamento della cinghia ;
;
Fig. 21: Rimozione cinghia
4. regolare la tensione della cinghia (avvitando la vite di
registro) finchè non è possibile fare una rotazione di
90° manualmente.
9. Controllare il corretto funzionamento durante la
corsa;
10. Richiudere la macchina;
11. Procedere con la taratura dei calibri (capitolo menù
di taratura).
