2. WBE 4140
651046-01_Mi
3
4
5
6
8
7
10
9
11
2
12
14
13
15

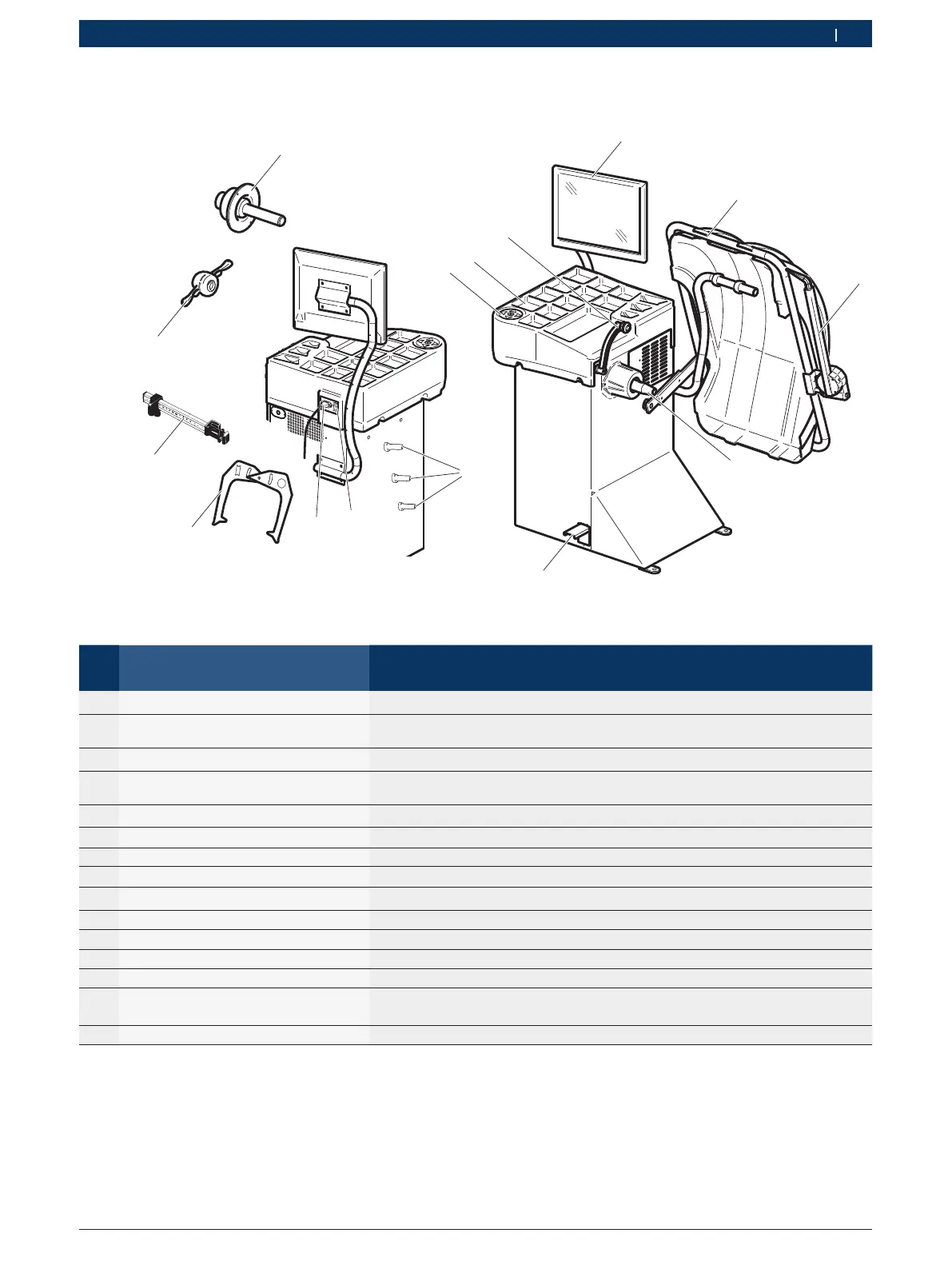

Fig. 1: WBE 4140
Pos. Bezeichnung Funktion/was ich damit tun kann
1 TFT-Monitor Anzeige Software (Messwerte und Bedienhinweise).
2 Radschutzhaube
R Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
R Messung starten und Messung stoppen, siehe Kap. 8.3.3
3 Messarm (Zubehör) Ermittlung der Felgenbreite.
4 Messschieber (elektronisch) R Felgenabstand und Felgendurchmesser erfassen.
R Positionen zur Befestigung der Klebegewichte ermitteln.
5 Konus der Antriebswelle Aufnahme des Flansches.
6 Pedal Welle / Rad blockieren.
7 Bedienfeld Bedienung WBE 4140, siehe Kap. 7.3.
8 Ablage Ablage für Auswuchtgewichte und Zubehör.
9 Netzanschlussbuchse Anschluss für die Netzanschlussleitung.
10 Ein-/Aus-Schalter Einschalten und Ausschalten vonWBE 4140.
11 Mittenzentrierflansch Rad befestigen.
12 Schnellspannmutter Rad auf dem Konus zentrieren und befestigen.
13 Manueller Messschieber Dient als Ersatz, wenn der elektronische Messschieber defekt ist.
14 Messzirkel Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht
elektronisch erfasst werden können.
15 Spannmittelhalter Aufbewahrung des Zubehörs.
