64 | WBE 4140 | Operaciones de sustituciónes

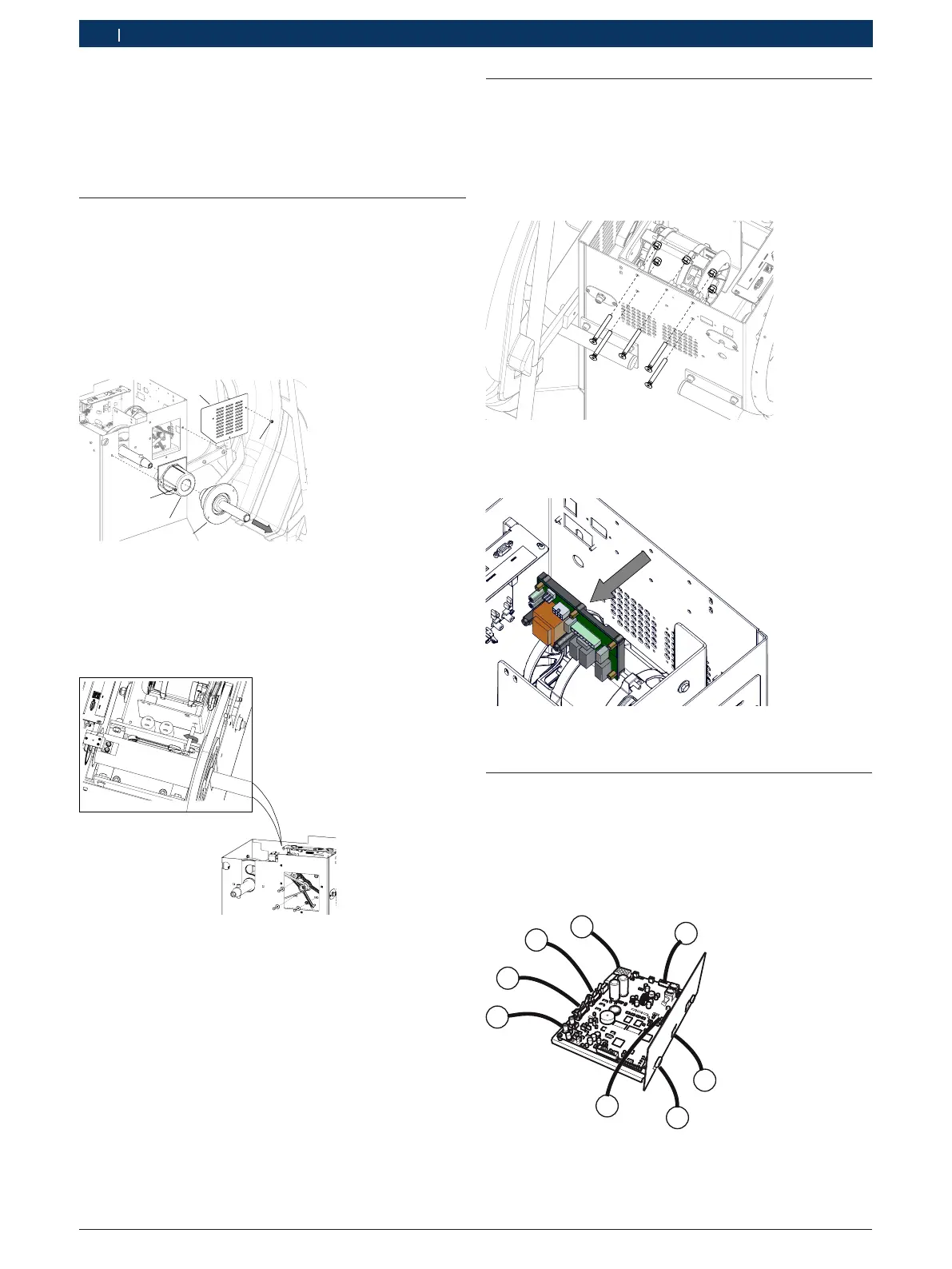

9.5 Procedimiento de sustitución de la
tarjeta potencia
1. Quitar el único cárter portapesos
2. Con una llave Allen desatornille los 5 tornillos
posteriores;
Fig. 20:
3. cambie la tarjeta y restablezca las conexiones.
Fig. 21:
9.6 Procedimiento de sustitución de la
tarjeta vídeo
1. Quite la cubierta del lado izquierdo y la frontal;
2. cambie la tarjeta y restablezca las conexiones;
3. configure la tarjeta.
D
E
F
G
L
C
I
M
! Los sensores piezoeléctricos son idénticos y para
distinguirlos, en la producción, se monta el sensor
pick-up rojo en la parte externa, y el negro, en la
9.7 Sustitución de la correa del motor
1. quitar el único cárter portapesos
2. Quite la brida de equilibrado central (fig. 15, pos.
1) y, luego de haber desatornillado los tres tornillos
(fig. 15, pos. 4) y los dos tornillos (fig. 15, pos. 2)
extraiga la tapa del perno (fig. 15, pos. 3) y la tapa
lateral de cierre del motor (fig. 15, pos. 5);
1
2
3
4
5
Fig. 22:
3. Quite la correa del motor desatornillando los tres
tornillos laterales (fig. 16, pos. 1) y el tornillo (fig.
16, pos. 2) para poder aflojar la correa;
;
Fig. 23:
4. Regule la tensión de la correa (enroscando el tornillo
de regulación) hasta que no sea posible efectuar una
rotación de 90° manualmente.
"Control de tensión de la correa (ver cap.8.3.1).
9. comprobar el funcionamiento correcto durante el
recorrido;
10. volver a cerrar la máquina;
11. proceder con la medición de los calibres (capítulo
menú de calibración).
