Bosch WBE 4140 - Sostituzione Scheda Potenza; Sostituzione Scheda Video

1 695 655 779 2010-11-9| Robert Bosch GmbH
86 | WBE 4140 | Interventi di sostituzioneit

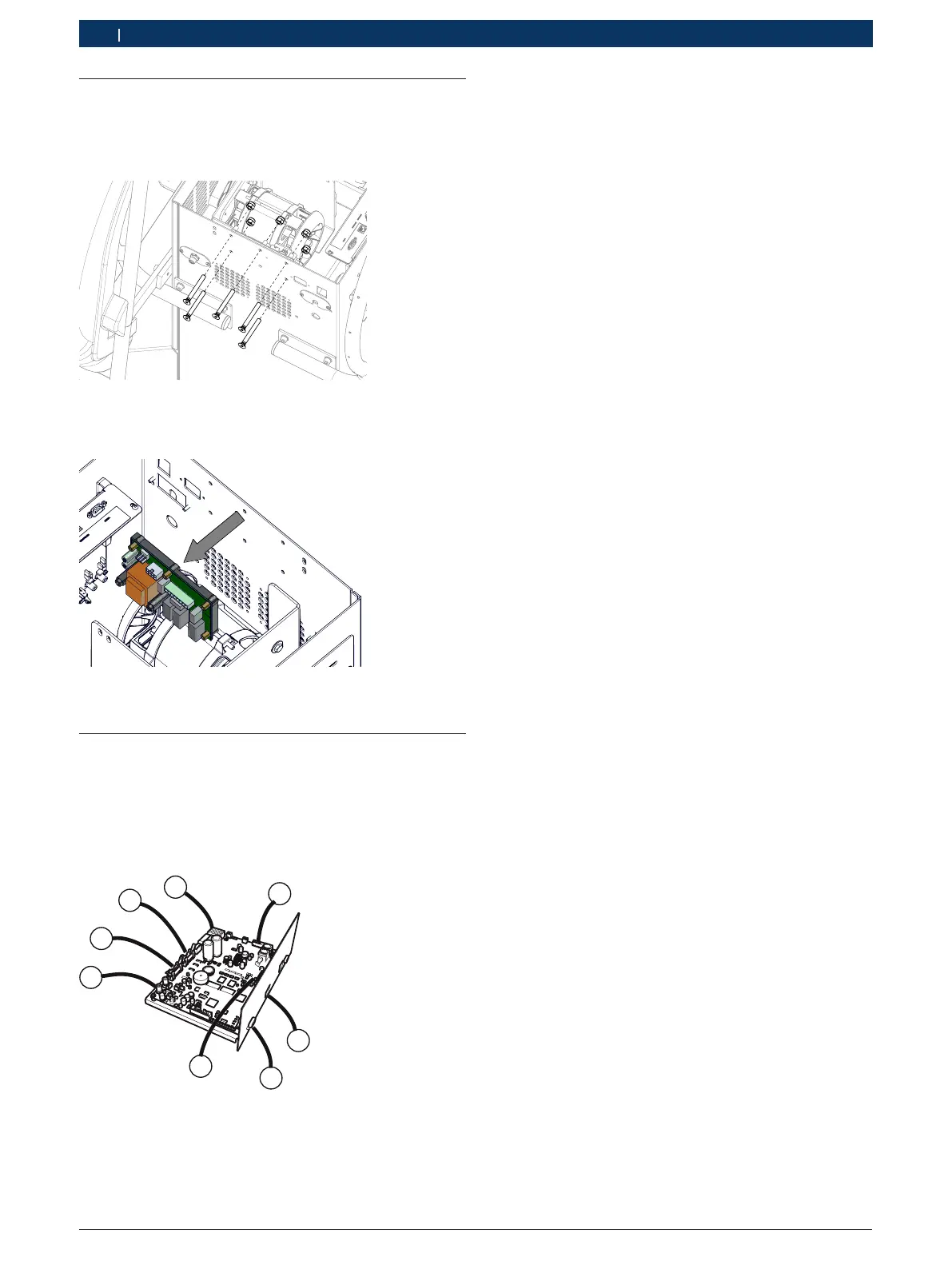

9.6 Sostituzione scheda potenza
1. Rimuovere il carter portapesi;
2. Con una chiave a brugola svitare le 5 viti posteriori;
Fig. 22:
3. Sostituire la scheda e ripristinare i collegamenti.
Fig. 23:
9.7 Sostituzione Scheda video
1. Rimuovere il carter sul lato sinistro e quello frontale;
2. sostituire la scheda e ripristinare i collegamenti.
3. effettuare la configurazione della scheda (vedi
cap.4.8.2).
D
E
F
G
L
C
I
M
! I sensori piezo-elettrici sono identici e per
distinguerli , in produzione viene montato il pick-
up rosso all’esterno e il nero nel lato interno.
Marcare i cavi F e G prima di ricollegarli per poterli
riconoscere.
! Quando si presenta la necessità di sostituire la
scheda, attivare la scheda ed eseguire i vari passaggi
di taratura.
