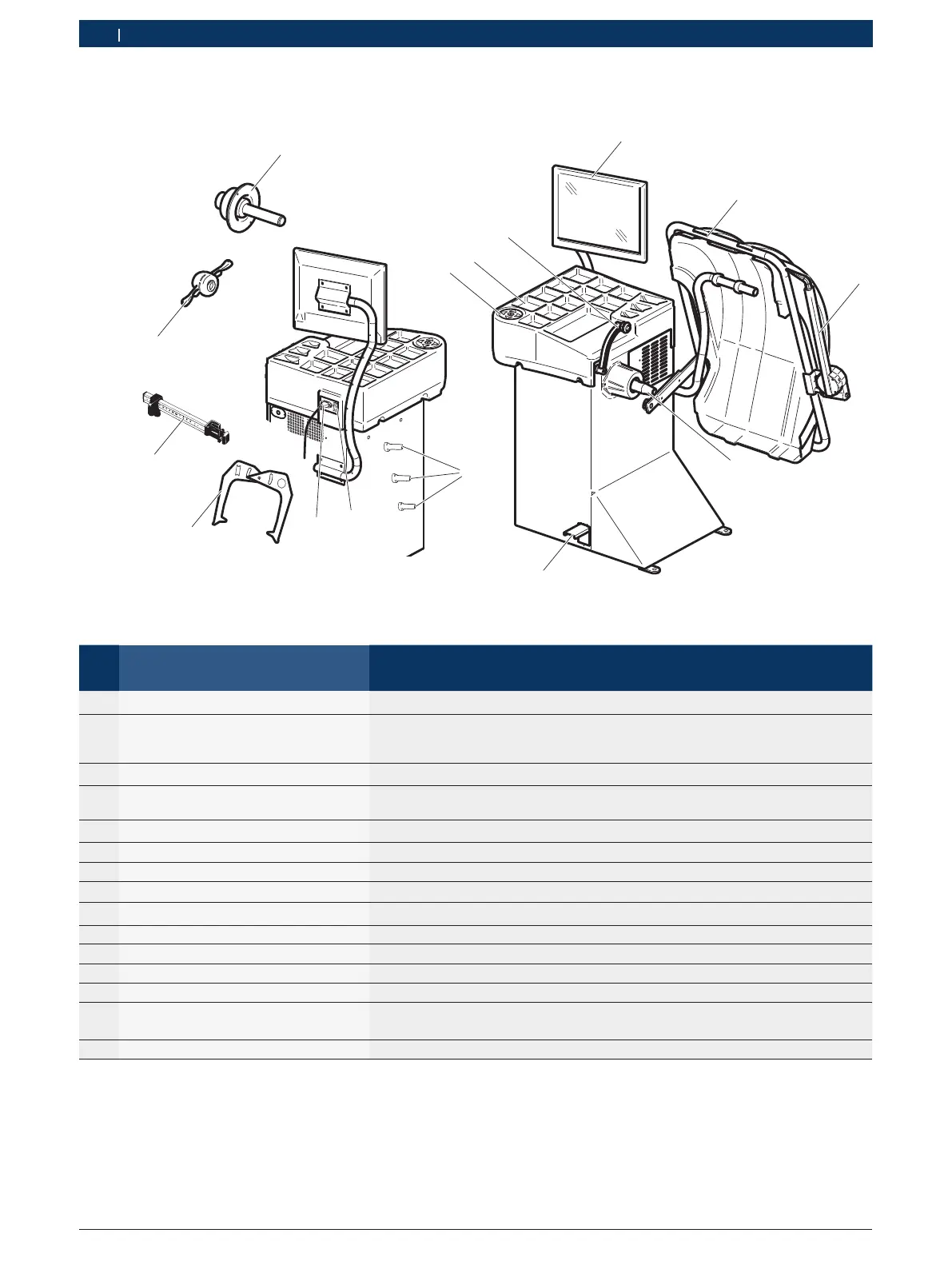

Fig. 1: WBE 4140
Pos. Denominazione Funzione/cosa posso farci
1 Monitor TFT Visualizzazione software (valori di misura e avvertenze sull’uso)
2 Calotta di protezione ruota
R Protezione dell’operatore da eventuali particelle proi-
ettate verso l’esterno (ad es. sporco, acqua).
R Avviare la misurazione ed arrestare la misurazione, vedi cap. 8.3.3.
3 Braccio di misurazione (accessorio) Rilevamento della larghezza del cerchione.
4 Calibro a corsoio (elettronico) R Rilevare la distanza del cerchione e il diametro del cerchione.
R Rilevare le posizioni per il fissaggio dei pesi adesivi.
5 Cono dell’albero di comando Alloggiamento della flangia.
6 Pedale Bloccare l’albero/la ruota.
7 Pannello di comando Comando WBE 4140, vedi cap. 7.3
8 Ripiano portaoggetti Conservazione dei coni e degli attrezzi.
9 Presa di collegamento alla rete Attacco per il cavo di alimentazione elettrica.
10 Interruttore ON/OFF Accensione e spegnimento di WBE 4140.
11 Flangia di centraggio Fissare la ruota.
12 Dado di serraggio rapido Centrare e fissare la ruota sul cono.
13 Calibro a corsoio manuale Serve come componente di riserva quando il calibro a corsoio elettronico è guasto.
14 Compasso di misurazione Serve come componente di riserva quando la larghezza del cerchione e il diametro
del cerchione non possono essere rilevati elettronicamente.
15 Supporto per dispositivi di serraggio Per riporre gli accessori.
