58 | WBE 4140 | Diagnóstico es
8. Diagnóstico
i El diagnóstico puede utilizarse en la fase de
asistencia para controlar en modo detallado las
diferentes funciones del WBE 4140.
i Este procedimiento es indispensable para localizar
una avería de los sensores.

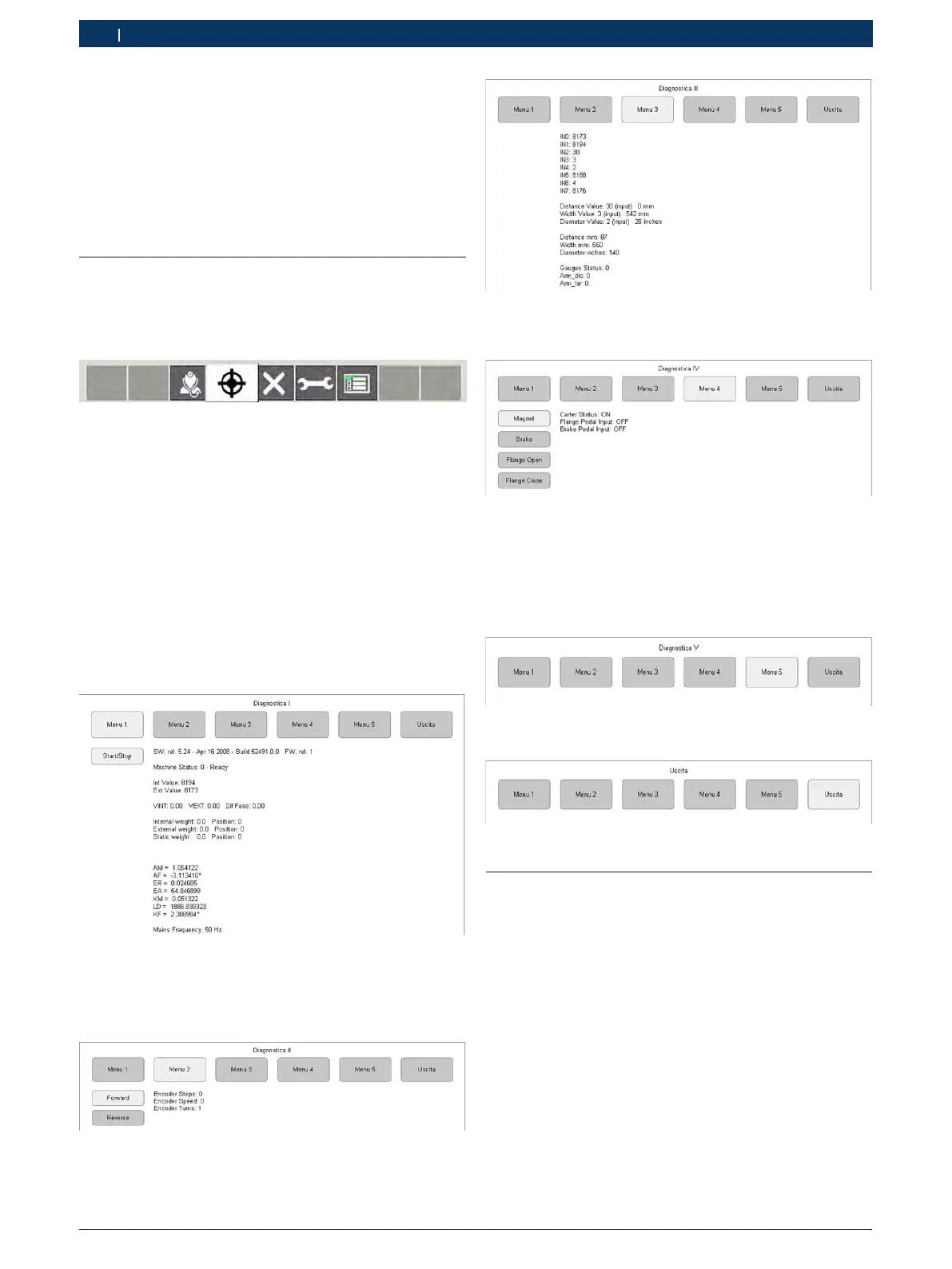

8.1 Acceso al menú de diagnóstico
1. Desde el menú "Configuraciones y Service"
seleccione Diagnóstico y confirme con <OK>.
2. Introduzca la contraseña: <u> <u> <o>.
"Aparece el menú de diagnóstico estándar (en modalidad
de sólo visualización).
3. Introduzca la contraseña: <o> <OK> <r>.
"Aparece el menú de diagnóstico service (en modalidad
de modificación).
i Una vez introducida correctamente la contraseña se
accede al menú de diagnóstico; para desplazarse por
las páginas use las teclas <z> y <r>; para activar
y desactivar las diferentes funciones, use las teclas
<o>, <u> y <OK>.
Fig. 2: Menù 1:
- Versión del software de la máquina
- Parámetros de calibración
- Efectuar un lanzamiento de control
- Estado de la máquina
Fig. 3: Menù 2:
- Control del disco del codificador
- Control de las revoluciones del motor
- Control de los condensadores y relés
Fig. 4: Menù 3:
- Control de los potenciómetros de los calibres de medida
Fig. 5: Menù 4:
- Prueba de entrada del microinterruptor del cárter
- Prueba de entrada del microinterruptor de la brida
- Prueba de salida del imán Aludata
- Prueba de salida del freno electromagnético
- Prueba de salida de la brida neumática
- Prueba del elevador
Fig. 6: Menù 5: vacío
Fig. 7: Menù 6: salida
8.2 Sensores pick-up
i Sistema de equilibrado
El aparato utilizado para medir el desequilibrio de
las ruedas tiene un sistema mecánico basado en una
palanca de 1° grado. Los sensores piezoeléctricos,
ubicados en la parte baja del eje en los dos
extremos, detectan las vibraciones convirtiendo la
fuerza en tensión eléctrica.
