Interventi di sostituzione | WBE 4140 | 8� it
Il valore resta bloccato tra
100 e 16000.
R Controllare che la ghiera sia
fissata correttamente.
R Sostituire il cavo di
connessione.
R Sostituire il potenziometro.

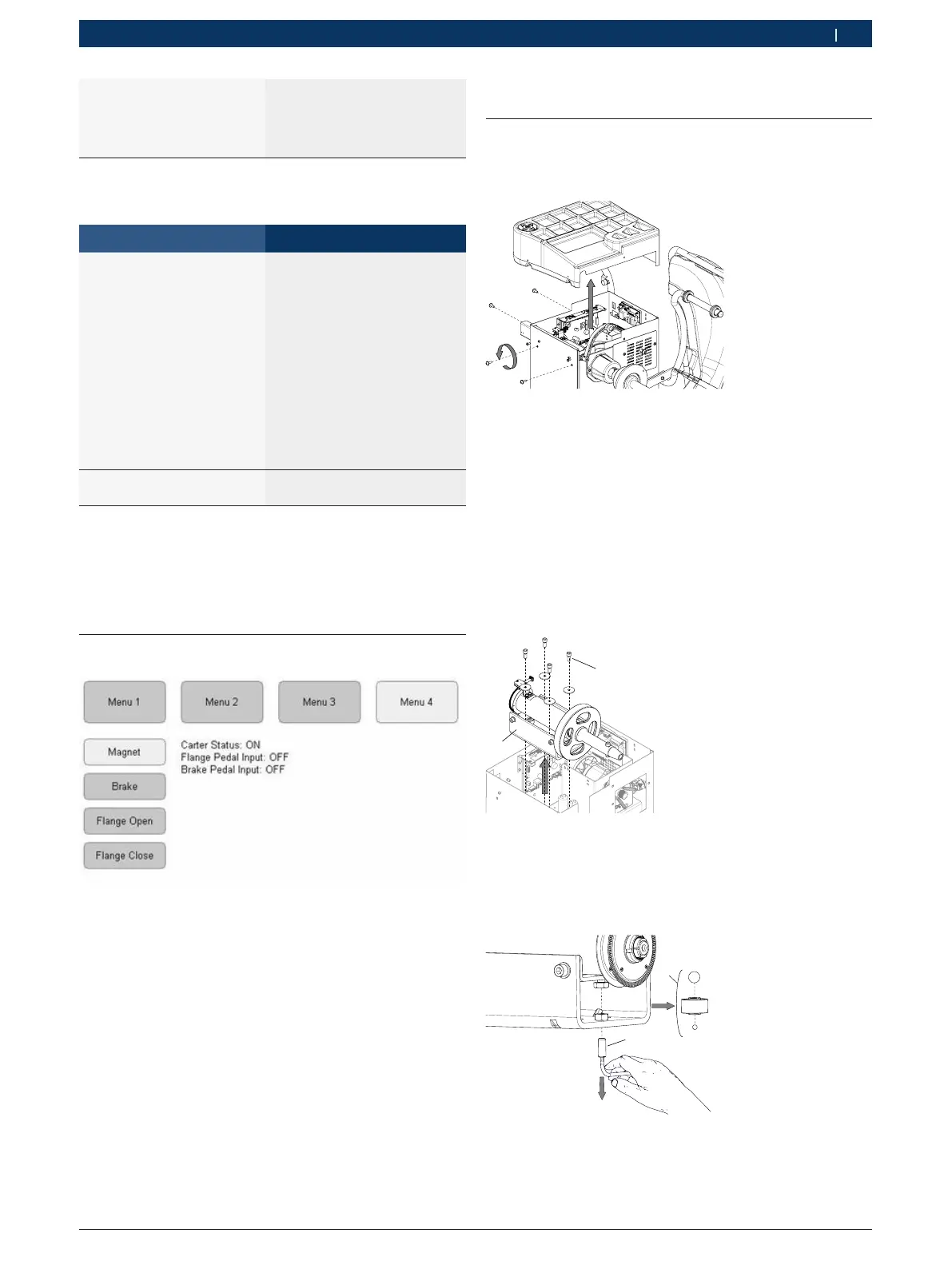

8.5.� Diagnosi potenziometro del diametro (IN4)
Difetto Correzione
Il valore resta bloccato a fine
scala o tra 0 e 40.
R Controllare che il
potenziometro sia fissato
correttamente al braccio di
misura.
R Sostituire il cavo di
connessione.
R Sostituire il potenziometro.
Il valore resta bloccato tra
100 e 16000.
R Controllare che il
potenziometro sia fissato
correttamente al braccio di
misura.
R Sostituire il cavo di
connessione.
R Sostituire il potenziometro.
Il valore passa da 0 durante
la corsa.
Riposizionare il potenziometro
(vedi Istruzioni seguenti).
! Dopo aver sostituito il potenziometro o dopo aver
riscontrato che la vite di serraggio si è allentata,
prima di procedere con la taratura, seguire le
istruzioni qui riportate.
8.6 Ingressi ed uscite digitali
8.6.1 Microinterruttore carter
i Quando si abbassa la copertura, se la macchina
funziona correttamente, appare la scritta ON.
¶ Se il micro dovesse presentare problemi procedere
nel controllare la posizione della camma di funzio-
namento e il micro stesso, oltre alla connessione dei
cavi (vedi schema elettrico).Interventi di sostituzione
9. Interventi di sostituzione
9.1 Procedura sostituzione pick-up
1. Rimuovere il carter portatesi;
Fig. 11: Rimozione carter
2. Scollegare l’action-centre;
3. Svitare la vite di bloccaggio del tastatore (fig.15,
pos.1)
4. Estrarre l'intero gruppo di calibro Easy Aludata dalla
macchina:
5. Allentare la cinghia motore e rimuoverla;
6. Svitare le 4 viti a brugola che lo tengono in posizione
ed estrarre il gruppo oscillante; (fig.12)
1
2
Fig. 12: Rimozione gruppo oscillante
7. Allentare il dado di bloccaggio posto sotto al pick-up;
8. Svitare il grano di posizione (fig.13, pos.1);
9. Se necessario inserire il pick-up nuovo;
1
2
Fig. 13:
i Per mantenere le sfere in posizione utilizzare un po’
di grasso;
