Calibración estándar | WBE 4140 | 55 es

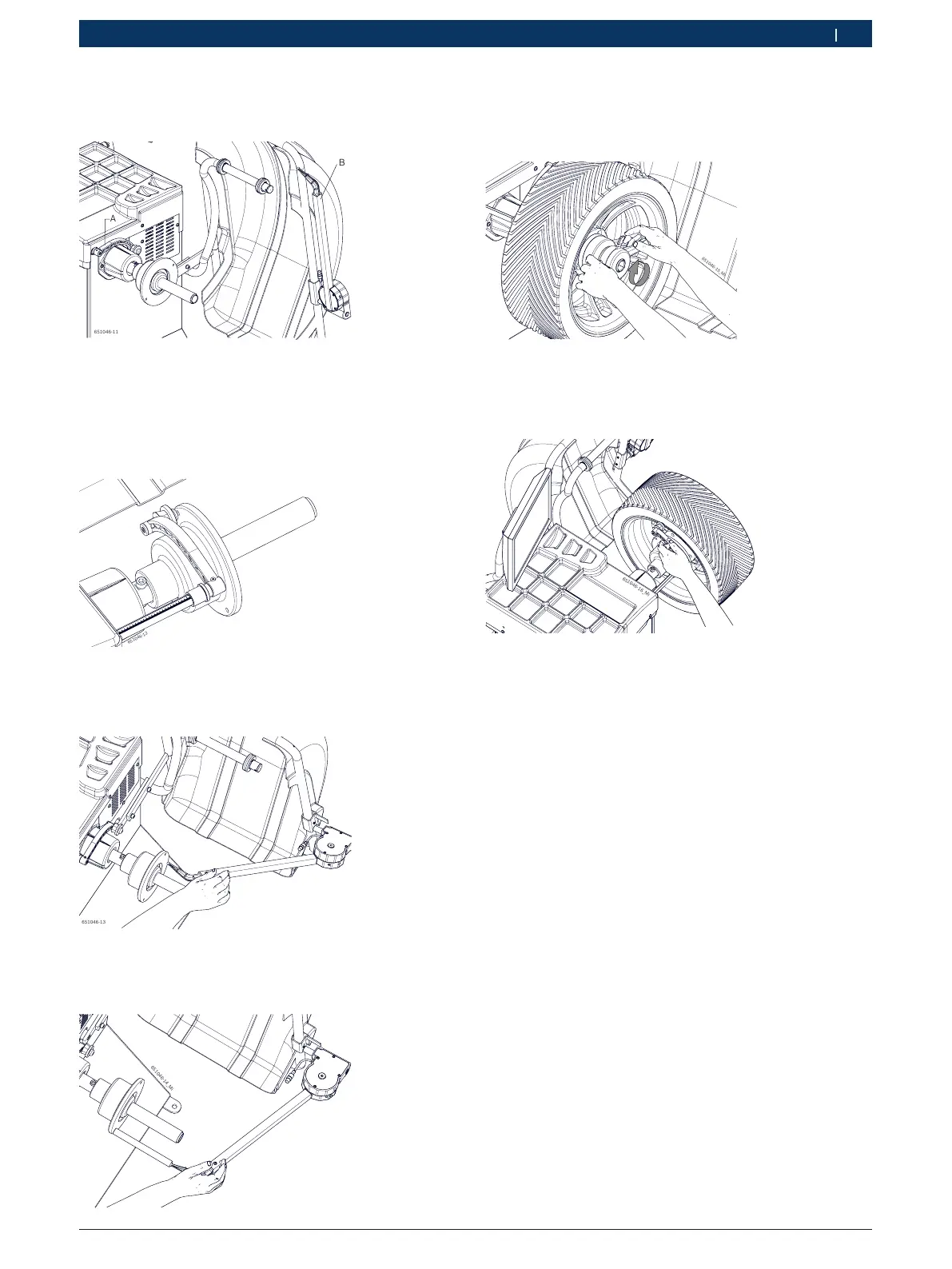

2. Llevar las correderas de la distancia A y de la
anchura B a la posición de reposo y apretar <OK>.
A
B
651046-11
3. Llevar la corredera de lectura de la distancia a 0 mm.
Configurar el valor leído y apretar <OK>.
4. Llevar la corredera de la distancia A contra la parte
interna de la brida. Medir y configurar el valor leído y
apretar <OK>.
651046-12
5. Teniendo en reposo la corredera de la distancia A,
llevar la corredera de la anchura B contra la parte
externa de la brida y apretar <OK>.
651046-13
6. Colocar el perno de calibración de la anchura sobre
el exterior de la brida. Llevar la corredera de la
anchura contra el extremo del perno y apretar <OK>.
651046-14_Mi
7. Desarmar el perno y colocar una llanta de muestra
de acero de 14” o 15” con la tuerca adecuada de
apriete.
651046-15_Mi
8. Configurar las medidas de la rueda y, con la
corredera de lectura de la distancia apoyada sobre la
misma rueda, apretar <OK>.
651046-16_Mi
 Procedimiento completado.
! Procedimiento válido con la versión SW 6.16 más
actualizada, de lo contrario actualice el software.
