Système de Stimulation cérébrale profonde Vercise™
Manuel d'implantation chirurgicale
92495783-02 Page 100 sur 1157
4. Vérier visuellement que les électrodes de la sonde DBS sont alignées avec les contacts de
l'extension de sonde (Figure 31).
Si elles ne sont pas alignées, continuer de tenir la sonde DBS à proximité du manchon de
rétention et à pousser an d'avancer les contacts et de les aligner avec les contacts de
l'extension de sonde. Si nécessaire, repousser légèrement la sonde, puis avancer les contacts
et les aligner à nouveau, jusqu'à la conrmation d'un alignement correct. Ne pas serrer la vis
de pression dans le connecteur de l'extension de sonde à ce moment.
Lors de l'insertion d'une sonde à 8 contacts DB‑2201 ou DB‑2202 dans une extension à
8 contacts, le manchon de rétention ne sera plus visible lorsque la sonde est complètement
insérée. L'insertion et l'alignement complets doivent être conrmés en vériant visuellement
que tous les contacts sont alignés.
Remarque : s'assurer que la sonde DBS est totalement insérée dans le connecteur de
l'extension de sonde de manière à ce que le manchon de rétention soit situé sous
la vis de pression.

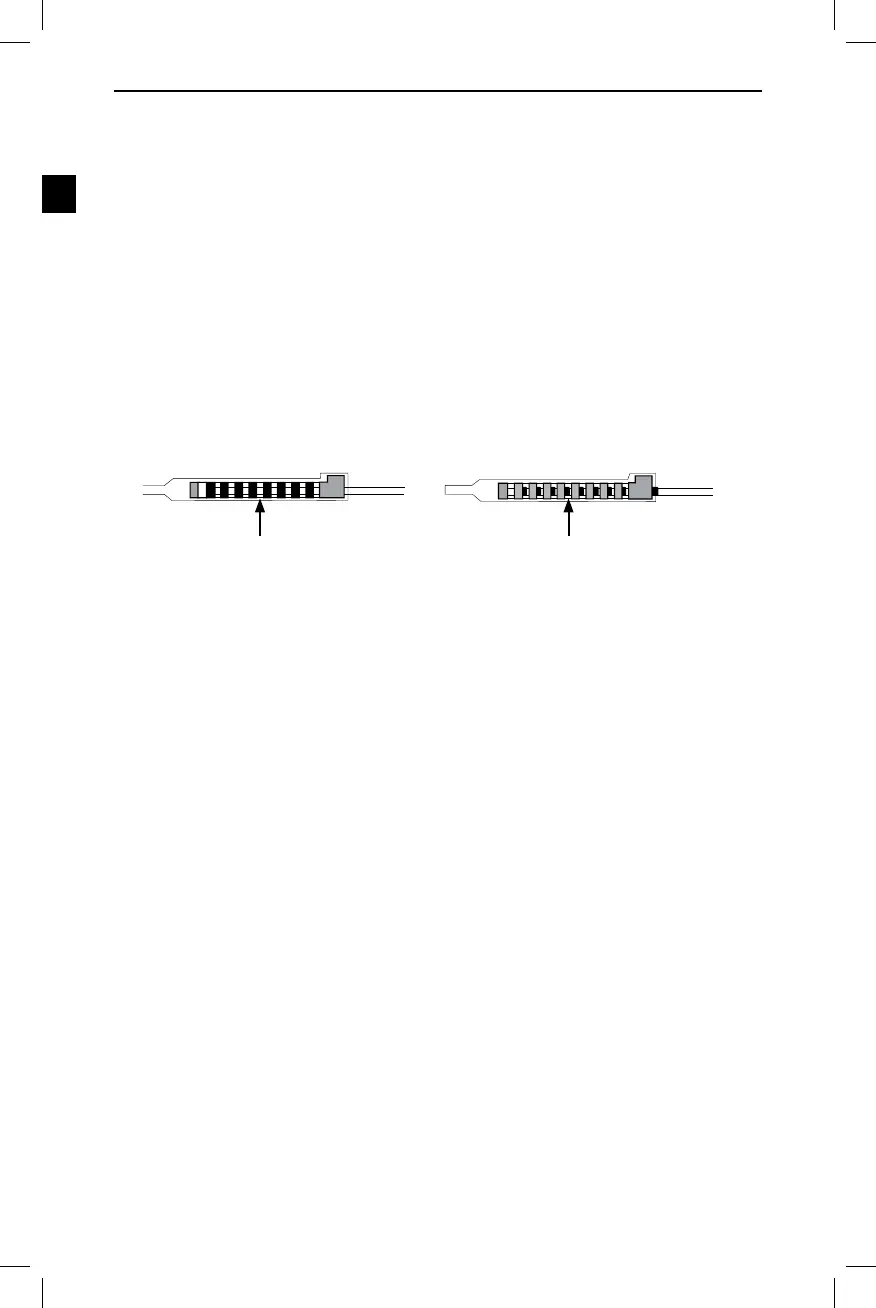

Correct Incorrect
Figure 31. Alignement de la sonde DBS dans le connecteur de l'extension de sonde
5. Pour connecter la deuxième sonde DBS à la deuxième extension de sonde, consulter la
section « Exposition de la sonde DBS » de ce manuel et répéter les étapes 1 à 5 pour exposer
la sonde DBS. Consulter ensuite la section « Connexion de la sonde DBS à l’extension de
sonde » de ce manuel et répéter les étapes 1 à 4 pour la connexion à l'extension de sonde.
6. Ne pas serrer la vis de pression pour l'instant.
Remarque : toutes les extensions de sonde non utilisées doivent être couvertes pas un
bouchon de port. Serrer la vis de pression de tous les bouchons de port.
