Het DBS-systeem implanteren
Handleiding chirurgisch implantaat
92495783-02 Pagina 221 van 1157
Voor aansluiting van dubbele leads met 8 contacten met de leadverlengkabel NM-3138-55
aan de IPG met 2 poorten:
8
a. Verbind de verlenging van de linker hemisfeer met poort L (of C) (Afbeelding 37).

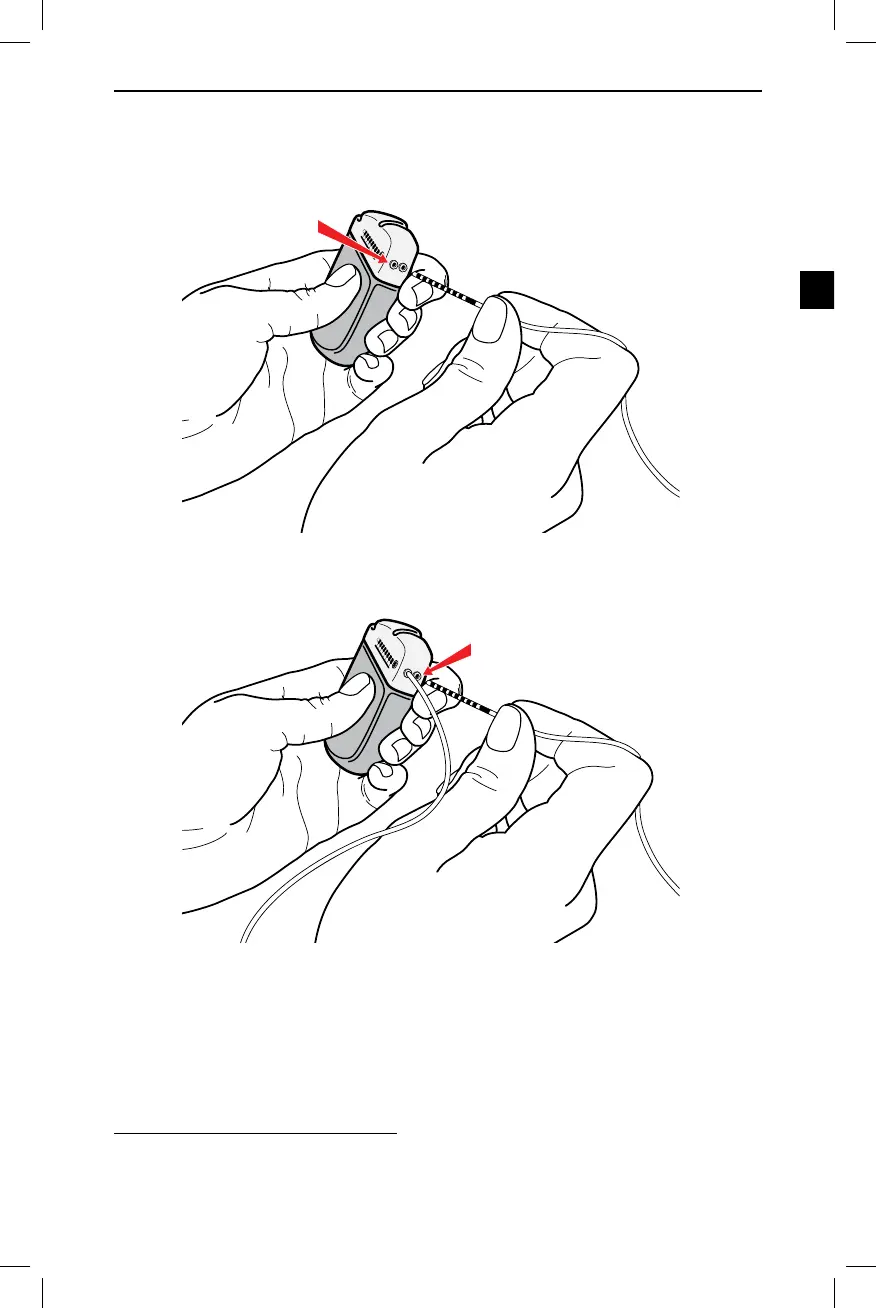

Afbeelding 37. Verbinding met IPG-poort L
b. Verbind de verlenging van de rechter hemisfeer met poort R (of D) (Afbeelding 38).
Afbeelding 38. Verbinding met IPG-poort R
8 NM-3138-55 verlengkabel kan één (1) DBS-lead met 8 contacten verbinden met één poort van een IPG met
2 poorten/16 contacten. Er zijn twee NM-3138-55 verlengkabels vereist voor het verbinden van twee (2) DBS-leads
van 8 contacten met de IPG.
