Sistemas de estimulación cerebral profunda Vercise™
Manual de implante quirúrgico
92495783-02 Página 280 de 1157
GII de 4 puertos (32 contactos)
Para la conexión del electrodo doble de 8 contactos se con la extensión de electrodo
NM‑3138‑55 o la extensión de electrodo bifurcada al GII DB‑3128 de 4 puertos:
9
10
Precaución: Cuando implante un GII de 32 contactos, no conecte más de dos electrodos.
Los electrodos deben conectarse solo a los puertos L2 y R2 (los dos puertos
inferiores). Conecte cualquier puerto del GII no utilizado con los tapones de puerto
suministrados en el kit del GII. Solo los puertos L2 y R2 del GII de 32 contactos están
disponibles para programación.
1. Conecte la extensión del hemisferio izquierdo al puerto L2.
a. Para la extensión de electrodo bifurcada (DB 3128): Conecte la prolongación con la banda
de marcador de oro al puerto con la etiqueta L2 (Figura 39).

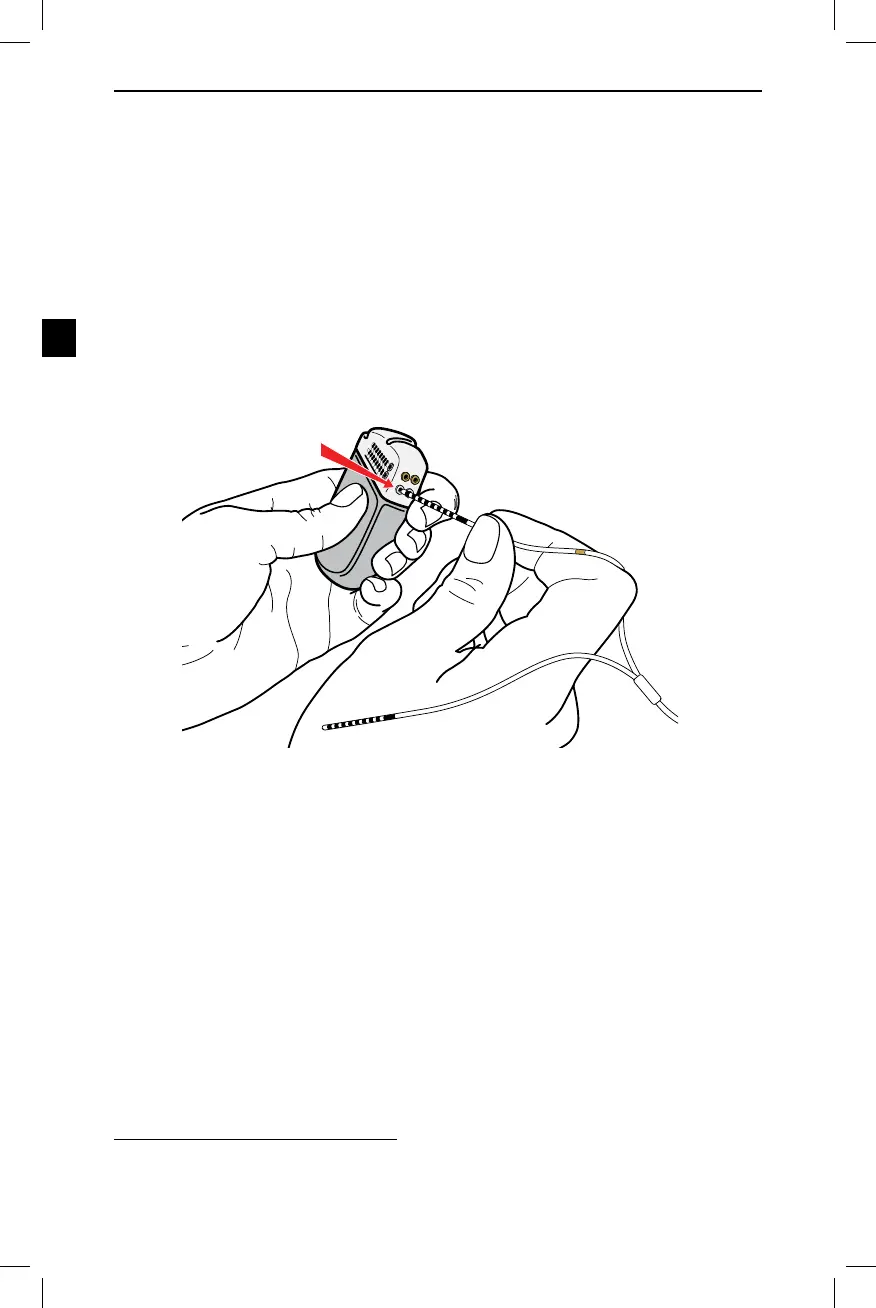

Figura 39. Conexión al puerto L2 del GII
9 La extensión NM‑3138‑55 puede conectar un (1) electrodo de ECP de 8 contactos a un puerto de un GII. Son
necesarias dos extensiones NM‑3138‑55 para conectar dos (2) electrodos de ECP de 8 contactos al GII.
10 DB‑3128 es una extensión 2x8 y puede conectar hasta dos (2) electrodos de ECP de 8 contactos a un GII.
