Sistemi di stimolazione cerebrale profonda Vercise™
Manuale di impianto chirurgico
92495783-02 Pagina 326 di 1157
11. Facoltativo: ssare l'Elettrocatetere DBS a fessure di uscita supplementari per evitare
eccessive trazioni (Figura 23).

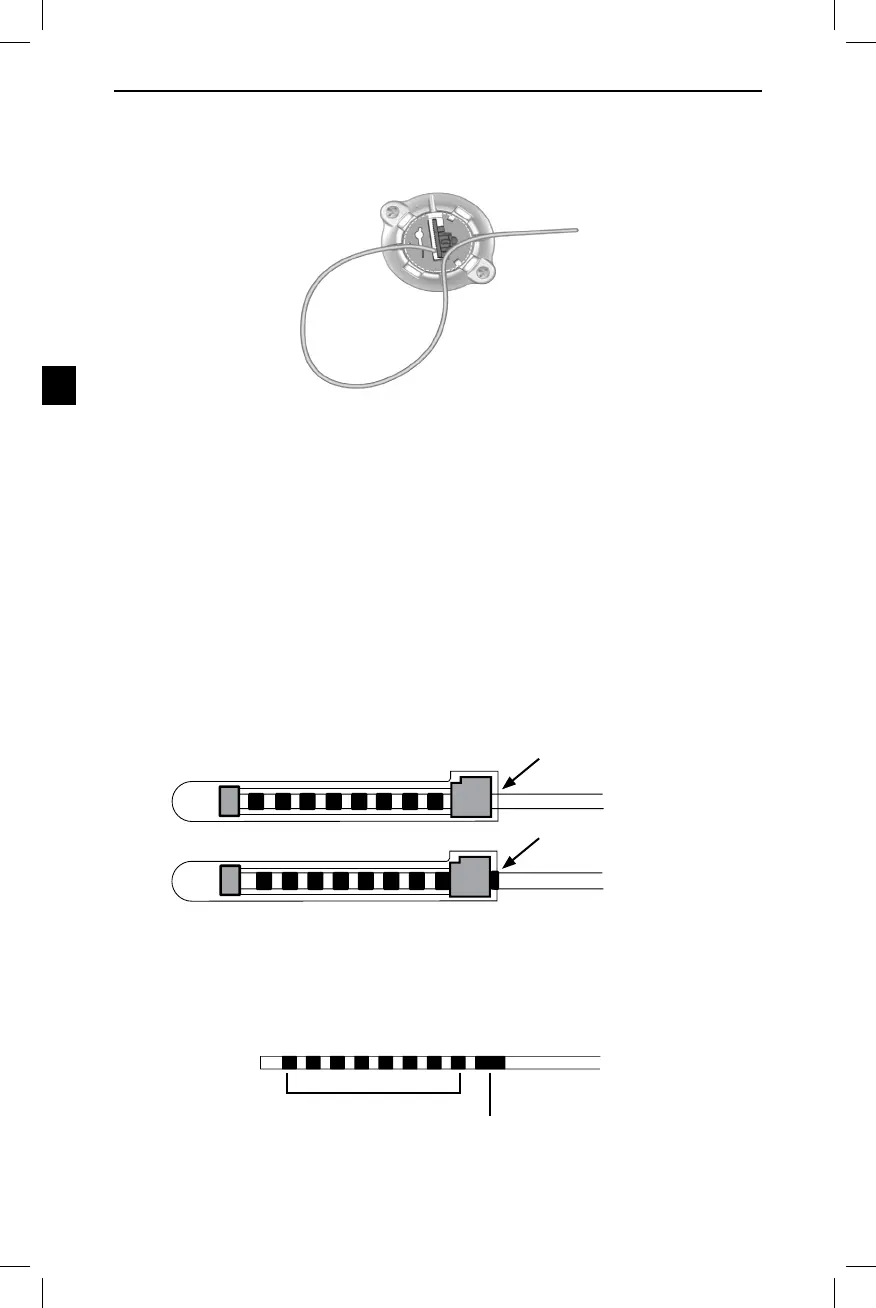

Figura 23. Posizionamento dell'Elettrocatetere DBS in fessure di uscita supplementari
12. Inserite la calotta della copertura per fori di trapano nella base allineando i bracci con le fessure
nella base.
Nota: potrebbe essere necessario premere verso l'interno su un braccio della calotta al ne di
completare l'inserimento della stessa.
13. Rimuovere la struttura stereotassica e il sistema della microguida.
14. Se l'IPG viene impiantato durante un intervento chirurgico separato:
a. Inserire l'estremità prossimale dell'Elettrocatetere DBS nella guaina dell'Elettrocatetere no
al suo arresto. Si raccomanda di posizionare un manicotto di sutura sull'Elettrocatetere che
si trova nell'emisfero sinistro del cervello perché sia più facile distinguere gli Elettrocateteri
successivamente.
Nota: assicurarsi di inserire completamente la punta prossimale dell'Elettrocatetere DBS
nella guaina di ritenzione in modo che la guaina di ritenzione sia collocata sotto la
vite di fermo (Figura 24).
Corretto
Errato
Figura 24. Fissaggio dell'Elettrocatetere DBS nell'apposita guaina
Nota: La guaina di ritenzione è facilmente distinguibile dai contatti per la sua maggiore
lunghezza (Figura 25).
Contatti
Estremità prossimale dell'Elettrocatetere DBS a 8 contatti
Guaina di ritenzione
Figura 25. Guaina di ritenzione
