Sistemi di stimolazione cerebrale profonda Vercise™
Manuale di impianto chirurgico
92495783-02 Pagina 338 di 1157
IPG a 4 porte (32 contatti)
Per la connessione del doppio Elettrocatetere a 8 contatti con l'Estensione biforcata
NM‑3138‑55 o DB‑3128 all'IPG a 4 porte:
9
10
Attenzione: Quando si impianta un IPG a 32 contatti, non collegare più di due Elettrocateteri.
L'Elettrocatetere deve essere collegato solo alle porte L2 e R2 (le due porte
inferiori). Chiudere eventuali porte dell'IPG inutilizzate con gli appositi tappi in
dotazione nel kit IPG. Per la programmazione saranno disponibili solo le Porte L2
e R2 dell'IPG a 32 Contatti.
1. Collegare l'Estensione per l'emisfero sinistro alla porta L2.
a. Per l'Estensione elettrocatetere biforcata (DB‑3128): Collegare l'estremità con la banda
indicatrice in oro alla porta L2 (Figura 39).

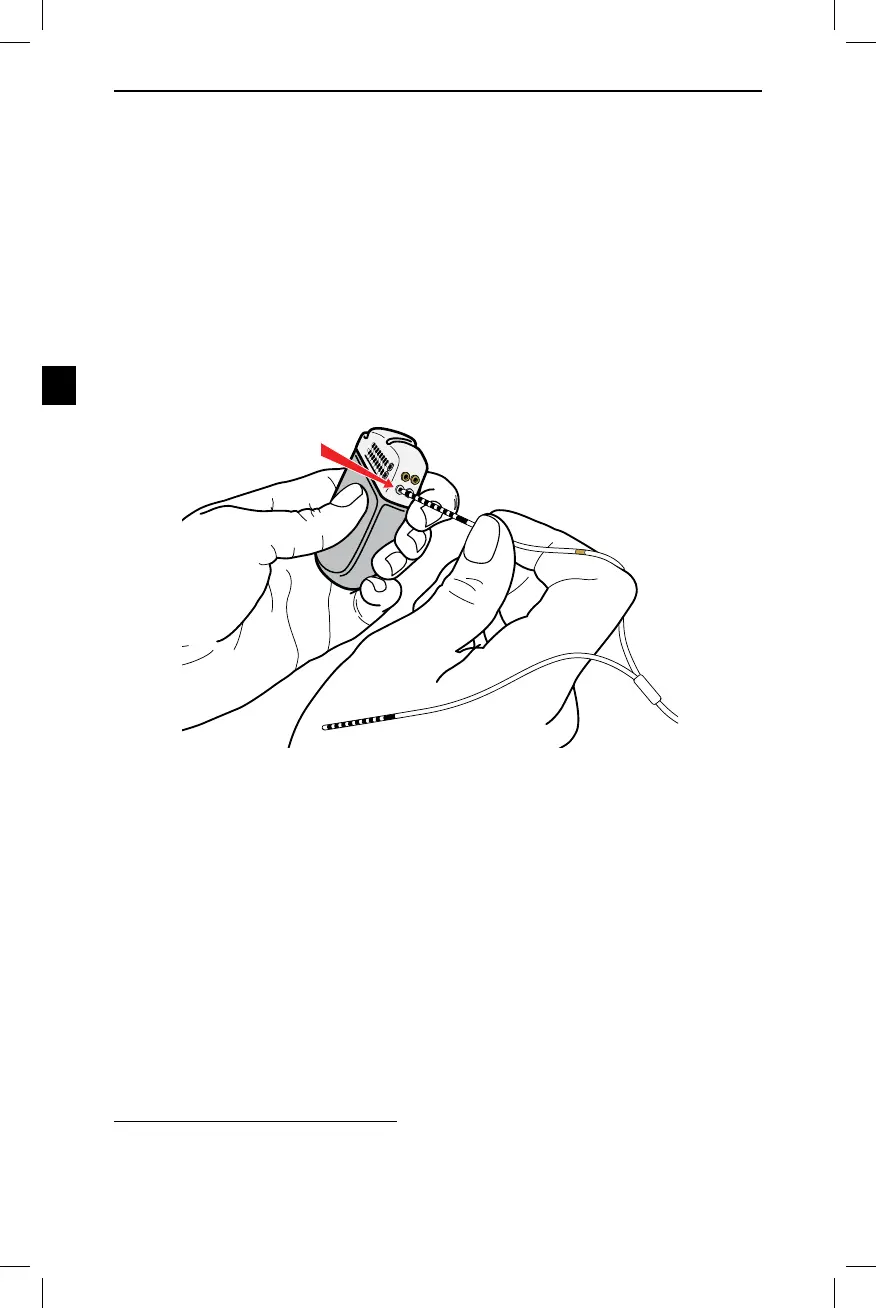

Figura 39. Collegamento alla porta L2 dell'IPG
9 L'Estensione NM‑3138‑55 può collegare un massimo di un (1) Elettrocatetere DBS a 8 contatti a una porta
dell'IPG. Sono necessarie due Estensioni NM‑3138‑55 per collegare due (2) Elettrocateteri a 8 contatti all'IPG.
10 DB‑3128 è un'Estensione elettrocatetere che può collegare un massimo di due (2) Elettrocateteri DBS a 8 contatti
a un IPG.
