Implantar o Sistema DBS
Manual de Implante Cirúrgico
92495783-02 Página 377 de 1157
3. Segure no Cabo para Sala de Operação e no Elétrodo DBS conforme ilustrado na Figura 12.
Prima o botão para baixo para abrir o Conector do Cabo para Sala de Operação. Mantenha o
botão premido.
4. Com o Estilete do Elétrodo colocado, faça deslizar o Conector do Cabo para Sala de Operação
para a extremidade proximal do Elétrodo DBS (Figura 12). Certique-se de que o Elétrodo
DBS está totalmente inserido. O Conector do Cabo para Sala de Operação irá parar quando o
Elétrodo DBS estiver totalmente inserido.
Botão
Premido

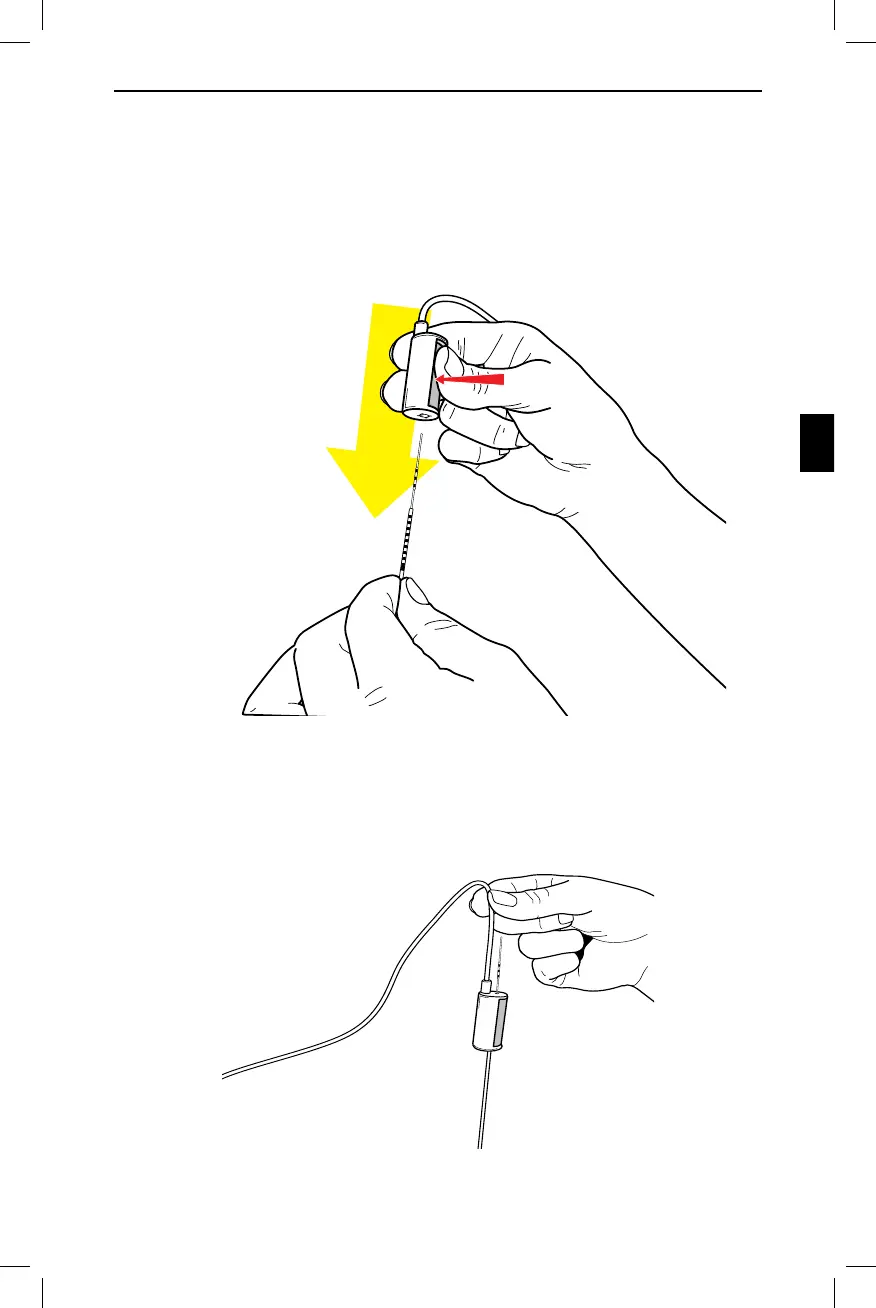

Figura 12. Premir o Botão no Conector do Cabo para Sala de Operação para Ligar o Cabo
para Sala de Operação ao Elétrodo DBS
Nota: o Estilete do Elétrodo irá estender-se através do orifício preto do Conector do Cabo
para Sala de Operação quando o Elétrodo DBS estiver totalmente inserido, conforme
ilustrado na Figura 13.
Figura 13. Cabo para Sala de Operação ligado ao Elétrodo DBS
