Implantar o Sistema DBS
Manual de Implante Cirúrgico
92495783-02 Página 379 de 1157
Testes Intraoperatórios utilizando o ETS 2, o Adaptador de ETS e a
Extensão e Cabos para Sala de Operação 1x8
1. Fixe a Extensão do Cabo para Sala de Operação no Cabo (Figura 14).

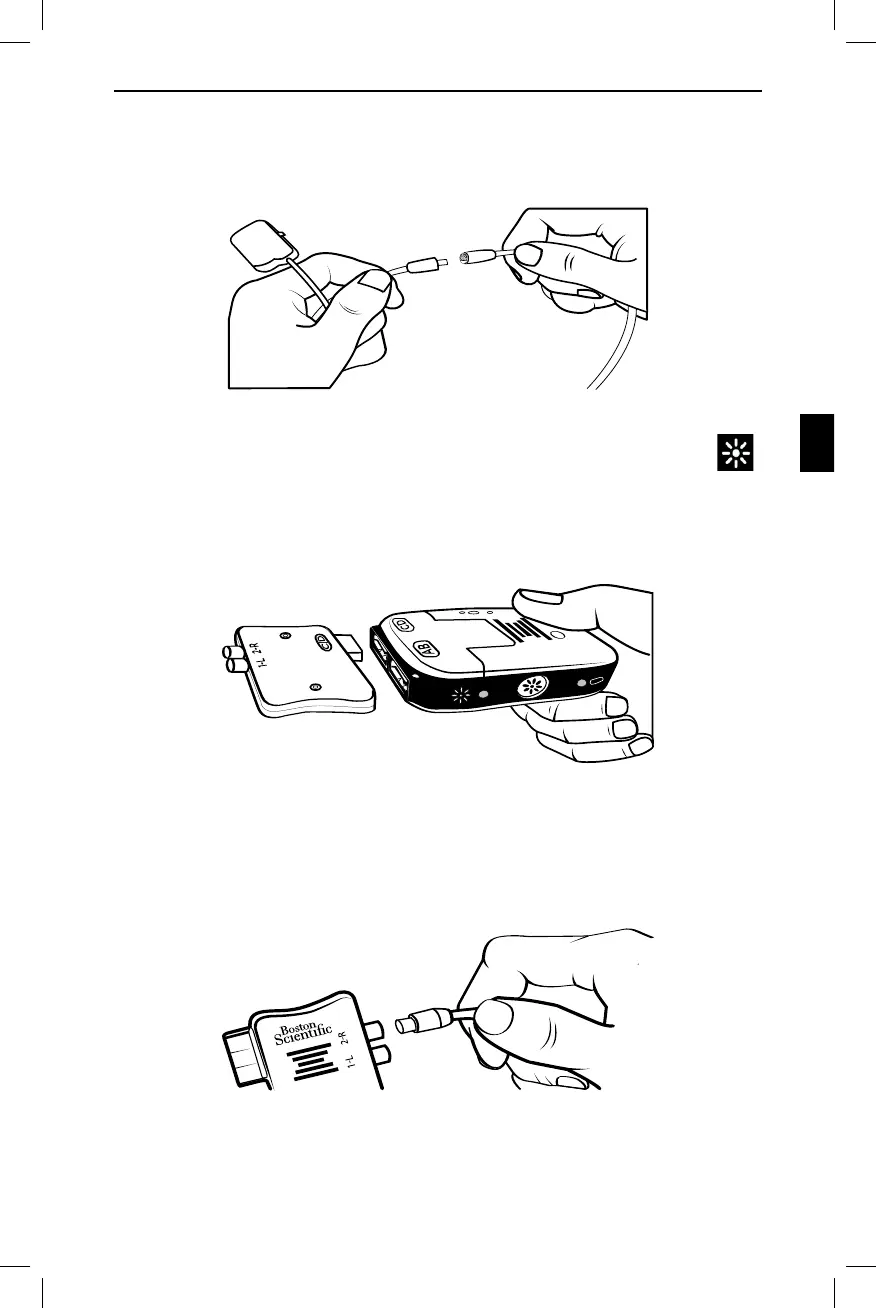

Figura 14. Extensão e Cabos para Sala de Operação 1x8
2. Certique-se de que o ETS 2 está desligado vericando a luz indicadora do Estimulador
no ETS.
Advertência: desligue sempre o ETS 2 antes de ligar ou desligar os conjuntos dos Cabos
para Sala de Operação para evitar estimulação inesperada.
3. Ligue o Adaptador de ETS à Porta do ETS 2 identicada com "CD" (Figura 15).
Figura 15. Ligação do Adaptador de ETS ao ETS 2
4. Ligue o Cabo para Sala de Operação com Extensão à Porta do Adaptador de ETS identicada
com "1-L" (Figura 16).
Se estiverem a ser testados dois Elétrodos DBS em simultâneo, ligue o Elétrodo DBS
esquerdo à Porta 1-L e o Elétrodo DBS direito à Porta 2-R.
Figura 16. Ligação do Cabo para Sala de Operação 1x8 ao ETS 2 e ao Adaptador de ETS
5. Verique se a alavanca de bloqueio no Conector do Cabo para Sala de Operação se encontra
na posição aberta (0).
