Sistemas de Estimulação Cerebral Profunda Vercise™
Manual de Implante Cirúrgico
92495783-02 Página 384 de 1157
11. Opcional: Fixe o Elétrodo DBS às Ranhuras de Saída do Elétrodo Adicionais para alívio da
pressão adicional (Figura 23).

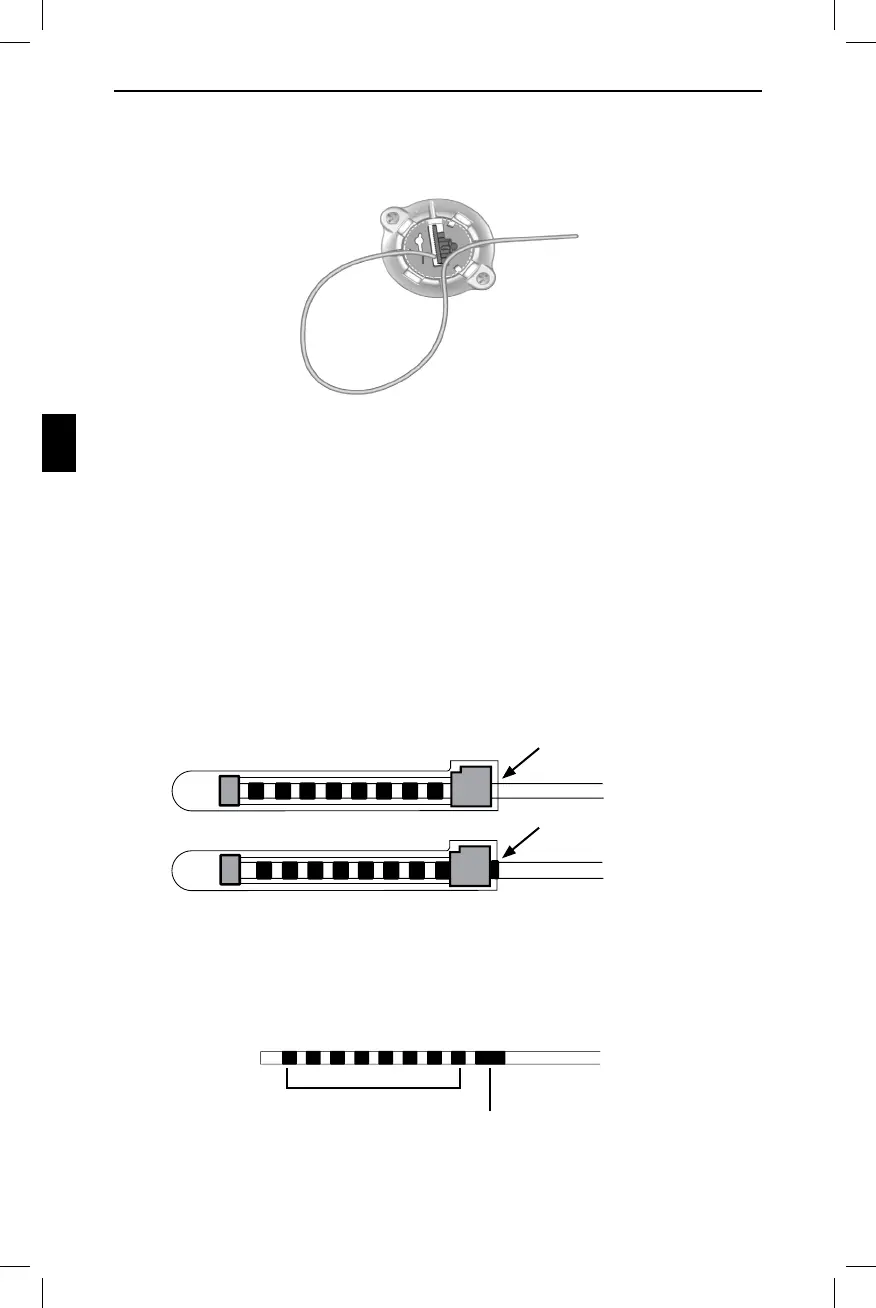

Figura 23. Colocação do Elétrodo DBS nas Ranhuras de Saída do Elétrodo Adicionais
12. Insira a Tampa da Cobertura do Orifício de Trepanação na Base alinhando os braços da Tampa
com as Ranhuras da Tampa na Base.
Nota: pode ser necessário empurrar o braço da Tampa para dentro para concluir a inserção
da Tampa.
13. Remova a estrutura estereotáxica e o sistema da microferramenta.
14. Se o IPG for implantado durante uma cirurgia separada:
a. Insira a extremidade proximal do Elétrodo DBS na respetiva Proteção até parar.
Recomenda-se que coloque uma Manga de Sutura no Elétrodo colocado no hemisfério
esquerdo do cérebro para ajudar a diferenciar os Elétrodos.
Nota: certique-se de que insere totalmente a ponta proximal do Elétrodo DBS na
respetiva Proteção, de modo que a Manga de Retenção que localizada sob o
Parafuso de Ajuste (Figura 24).
Correta
Incorreta
Figura 24. Fixar o Elétrodo DBS na Proteção do Elétrodo
Nota: a Manga de Retenção pode ser facilmente distinguida dos Contactos pelo seu
maior comprimento (Figura 25).
Contactos
Extremidade Proximal do Elétrodo DBS de 8 Contactos
Manga de Retenção
Figura 25. Manga de Retenção
