Sistemas de Estimulação Cerebral Profunda Vercise™
Manual de Implante Cirúrgico
92495783-02 Página 390 de 1157
4. Verique visualmente se os elétrodos do Elétrodo DBS estão alinhados com os Contactos da
Extensão de Elétrodo (Figura 31).
Se não estiverem alinhados, continue a agarrar o Elétrodo DBS junto à Manga de Retenção e
empurre para avançar os Contactos e os alinhar com os Contactos da Extensão de Elétrodo.
Se necessário, retraia ligeiramente o Elétrodo e, em seguida, faça avançar os Contactos de
novo até o alinhamento correto ser conrmado. Não aperte o Parafuso de Ajuste ao Conector
da Extensão de Elétrodo nesta altura.
Ao inserir um Elétrodo de 8 Contactos DB-2201 ou DB-2202 numa Extensão de 8 Contactos,
a manga de retenção deixará de ser visível quando o elétrodo estiver totalmente inserido. A
inserção e o alinhamento completos devem ser conrmados vericando visualmente se todos
os contactos estão alinhados.
Nota: Certique-se de que o Elétrodo DBS está totalmente inserido no Conector da Extensão
de Elétrodo de modo a que a Manga de Retenção que localizada sob o Parafuso de
Ajuste.
Correta Incorreta

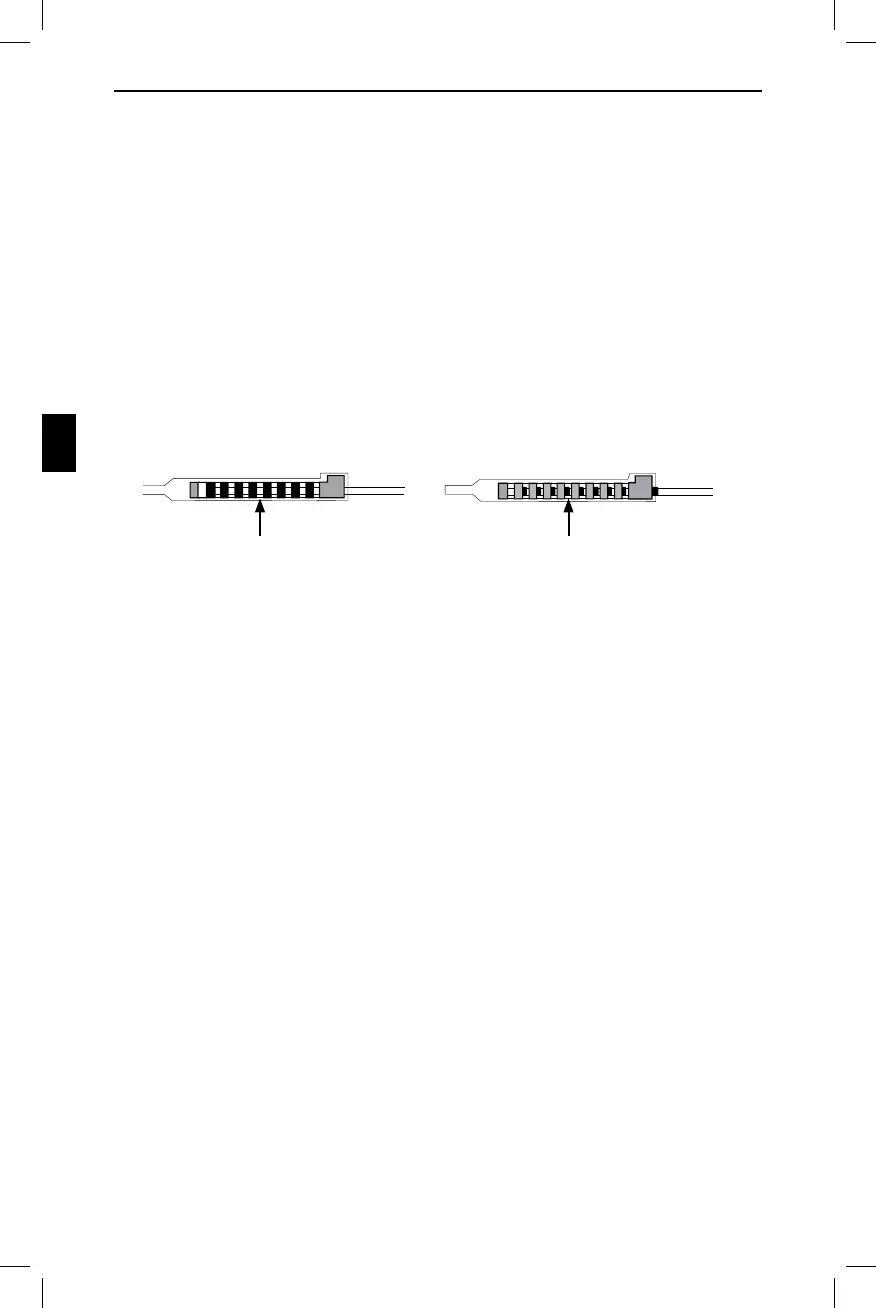

Figura 31. Alinhamento do Elétrodo DBS no Conector da Extensão de Elétrodo
5. Para ligar o segundo Elétrodo DBS à segunda de Extensão de Elétrodo, consulte a secção
“Expor o Elétrodo DBS” deste manual e repita os Passos 1 a 5 para expor o Elétrodo DBS.
Em seguida, consulte a secção “Ligar o Elétrodo DBS à Extensão de Elétrodo” deste manual e
repita os Passos 1 a 4 para o ligar à Extensão de Elétrodo.
6. Não aperte o Parafuso de Ajuste nesta altura.
Nota: quaisquer portas da Extensão de Elétrodo não utilizadas devem ser tapadas com um
obturador para porta. Aperte o Parafuso de Ajuste em quaisquer Obturadores para
Porta.
