Συστήματα εν τω βάθει εγκεφαλικής διέγερσης Vercise™
Εγχειρίδιο χειρουργικού εμφυτεύματος
92495783-02 Σελίδα 454 από 1157
IPG 4 θυρών (32 επαφές)
Για τη σύνδεση δύο απαγωγών 8 επαφών με την προέκταση απαγωγών NM‑3138‑55 ή με
τη διχαλωτή προέκταση απαγωγών DB‑3128 στην IPG 4 θυρών:
9
10
Προσοχή: Όταν εμφυτεύετε μια IPG 32 επαφών, μην συνδέετε περισσότερες από δύο
απαγωγές. Οι απαγωγές θα πρέπει να συνδέονται στις θύρες L2 και R2 μόνο (κάτω
δύο θύρες). Ταπώστε τις αχρησιμοποίητες θύρες IPG με τις τάπες θύρας που
παρέχονται στο κιτ IPG. Μόνο οι θύρες L2 και R2 της IPG 32 επαφών είναι
διαθέσιμες για προγραμματισμό.
1. Συνδέστε την προέκταση αριστερού ημισφαιρίου στη θύρα L2.
a. Για τη διχαλωτή προέκταση απαγωγών (DB 3128): Συνδέστε την επέκταση της
προέκτασης με τη χρυσή ζώνη σήμανσης στη θύρα L2 (Εικόνα 39).

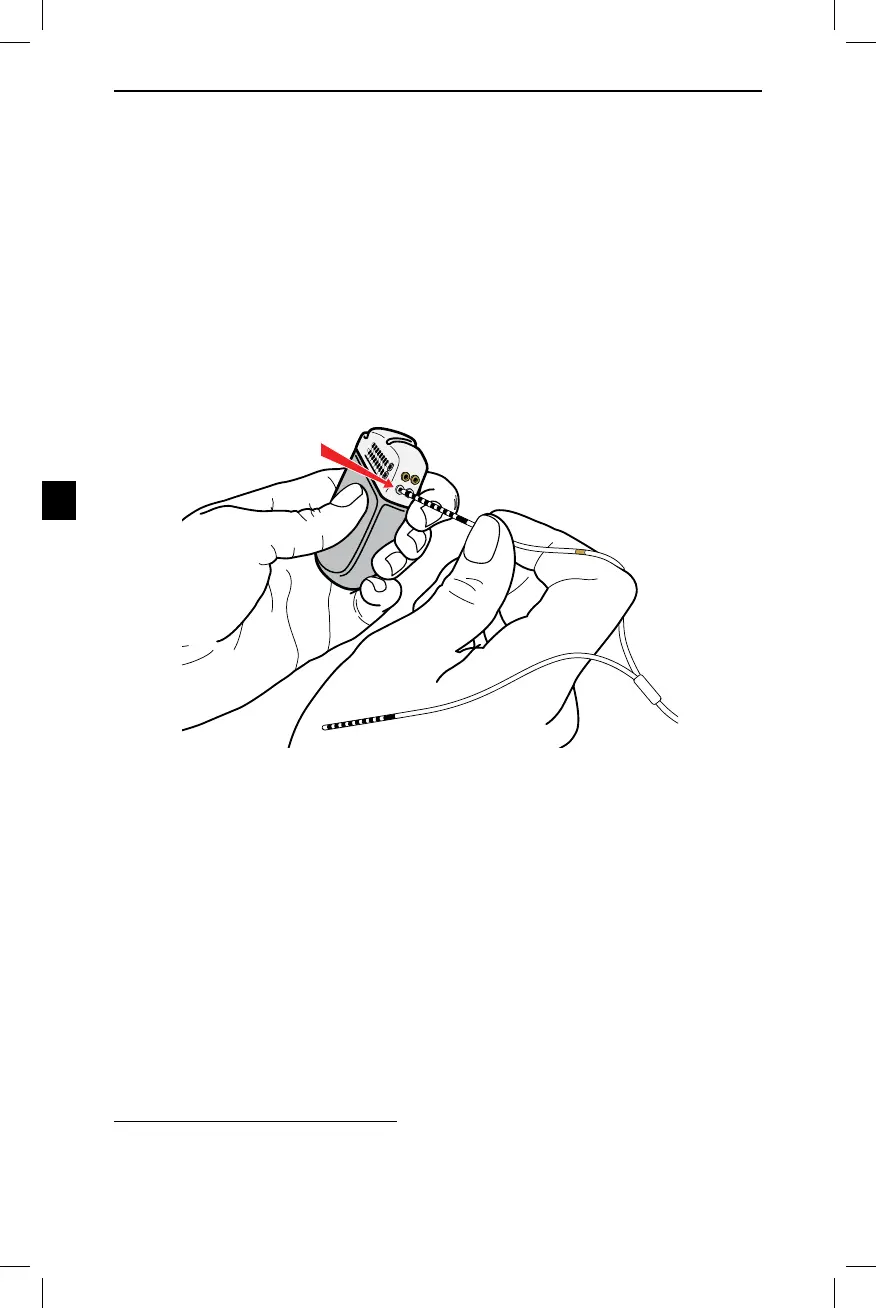

Εικόνα 39. Σύνδεση στη θύρα L2 της IPG
9 Η προέκταση NM-3138-55 μπορεί να συνδέσει μία (1) απαγωγή DBS 8 επαφών σε μία θύρα μιας IPG.
Απαιτούνται δύο προεκτάσεις NM-3138-55 για τη σύνδεση δύο (2) απαγωγών DBS 8 επαφών στην IPG.
10 Η DB-3128 είναι μια προέκταση 2x8 και μπορεί να συνδεθεί σε έως και δύο (2) απαγωγές DBS των 8 επαφών σε
μια IPG.
