Implantering af DBS-systemet
Håndbog i kirurgisk implantering
92495783-02 Side 551 af 1157
3. Hold operationsrumskablet og DBS-elektroden som vist i Figue 12. Tryk på knappen for at åbne
operationsrumskablets konnektor. Hold knappen nede.
4. Når elektrodestiletten er på plads, skal du skubbe operationsrumskablets konnektor på den
proksimale ende af DBS-elektroden (Figue 12). Kontrollér, at DBS-elektroden er helt indført.
Operationsrumskabelkonnektoren vil stoppe, når DBS-elektroden er indført helt.
Knappen,
der er trykket ned

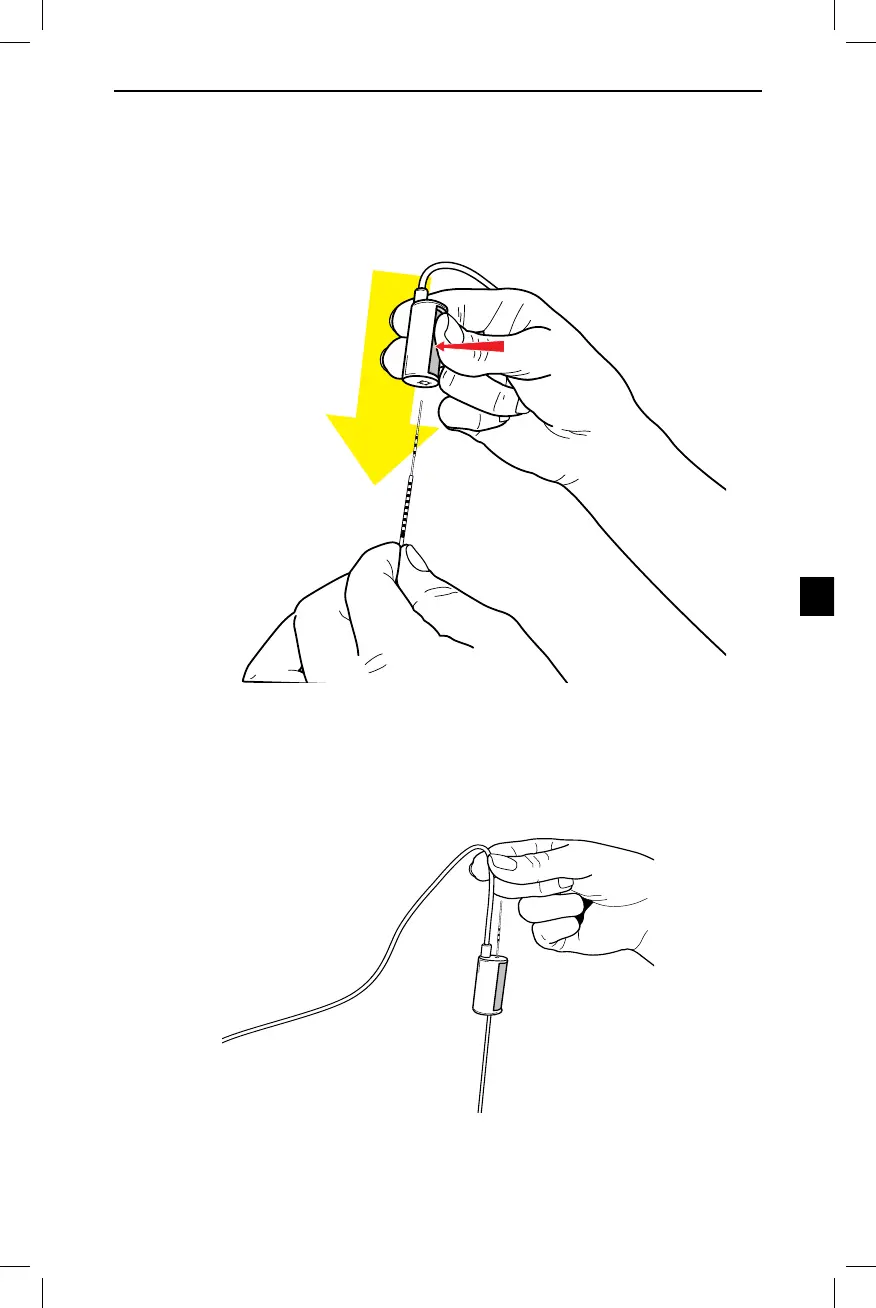

Figue 12. Tryk på knappen på operationsrumskablets konnektor for at tilslutte
operationsrumskablet til DBS-elektroden
Bemærk: Elektrodestiletten vil række gennem det bageste hul på operationsrumskablets
konnektor, når DBS-elektroden er helt indført, som vist i Figue 13.
Figue 13. Operationsrumskabel, der er tilsluttet DBS-elektrode
