Vercise™-systemer til dyb hjernestimulering
Håndbog i kirurgisk implantering
92495783-02 Side 564 af 1157
4. Kontrollér visuelt, at DBS-elektrodens kontaktelementer er justeret efter elektrodeforlængerens
kontaktelementer (Figue 31).
Hvis de ikke er justerede, skal du fortsætte med at holde fast om DBS-elektroden ved siden
af retentionsmuffen og skubbe for at føre kontaktelementerne fremad og justere dem efter
elektrodeforlængerens kontaktelementer. Hvis det er nødvendigt, skal du trække elektroden en
smule tilbage og så føre kontaktelementerne fremad igen, til korrekt justering kan bekræftes.
Undgå at stramme stilleskruen i elektrodeforlængerkonnektoren på dette tidspunkt.
Ved indføring af en DB-2201- eller DB-2202-elektrode med 8 kontaktelementer vil
retentionsmuffen ikke længere være synlig, når elektroden er helt indført. Fuld indføring og
justering skal bekræftes gennem visuel kontrol af, at alle kontaktelementer er justerede.
Bemærk: Kontrollér, at DBS-elektroden er helt indsat i elektrodeforlængerkonnektoren,
så retentionsmuffen er placeret under stilleskruen.

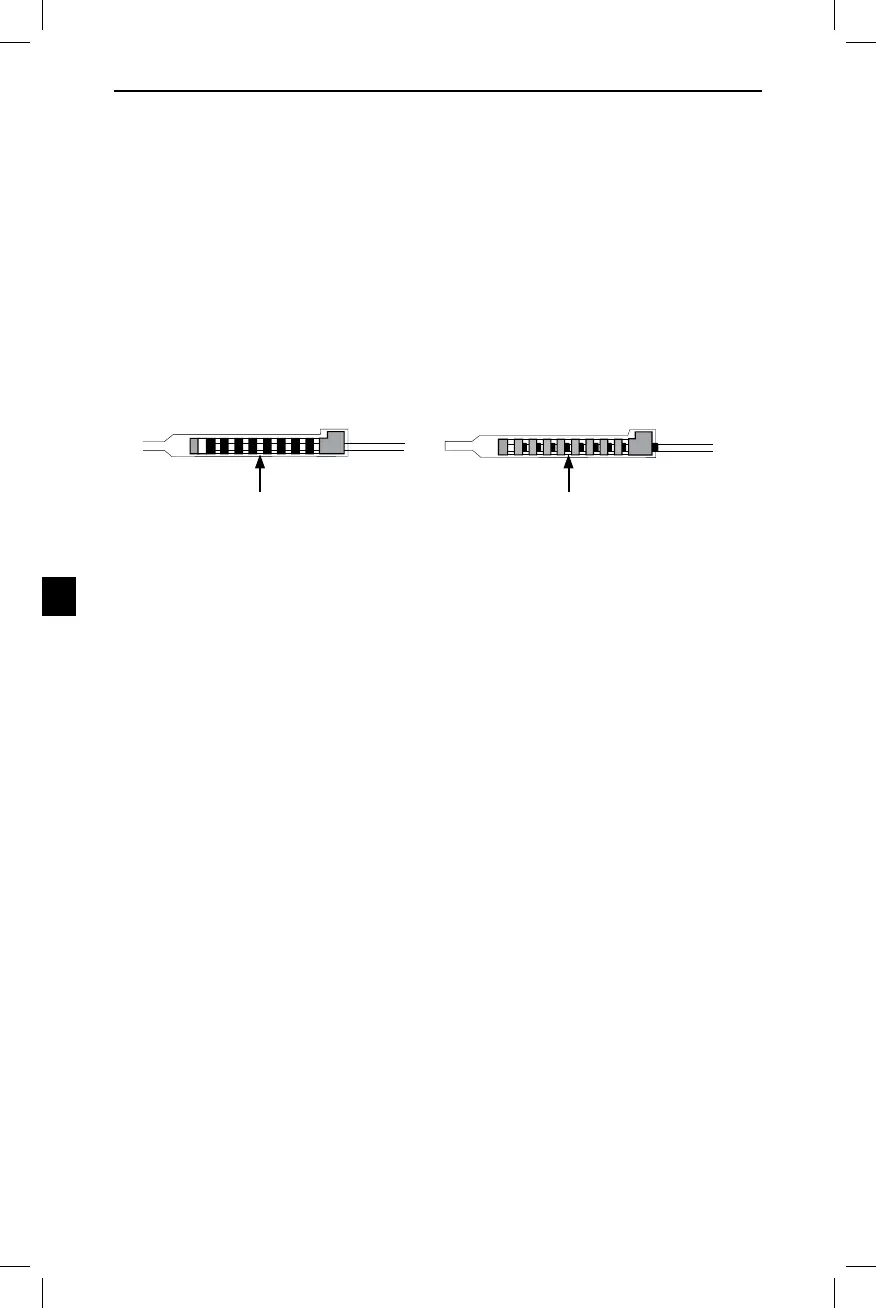

Korrekt Ukorrekt
Figue 31. Justering af DBS-elektroden i elektrodeforlængerkonnektoren
5. Hvis du vil tilslutte den anden DBS-elektrode til den anden elektrodeforlænger, skal
du se afsnittet “Eksponering af DBS-elektroden” i denne håndbog og gentage trin
1 til 5 for at eksponere DBS-elektroden. Se derefter afsnittet “Tilslutning af DBS-
elektroden til elektrodeforlængeren” i denne håndbog, og gentag trin 1 til 4 for at tilslutte
elektrodeforlængeren.
6. Stram ikke stilleskruerne på dette tidspunkt.
Bemærk: Enhver elektrodeforlængerport, der ikke er i brug, skal fyldes med en
portprop. Stram ikke stilleskruen på nogen portpropper.
