DBS-järjestelmän implantointi
Kirurginen implantointiopas
92495783-02 Sivu 609 /1157
3. Pidä leikkaussalikaapelia ja DBS-johdinta kuten kuvassa Kuva 12. Avaa leikkaussalikaapelin
liitin painamalla painiketta. Pidä painiketta painettuna.
4. Liu'uta leikkaussalikaapelin liitin johtimen mandriini paikoillaan DBS-johtimen
proksimaalipäähän (Kuva 12). Varmista, että DBS-johdin on viety loppuun asti.
Leikkaussalikaapelin liitin pysähtyy, kun DBS-johdin on viety loppuun asti.
Painiketta
painetaan

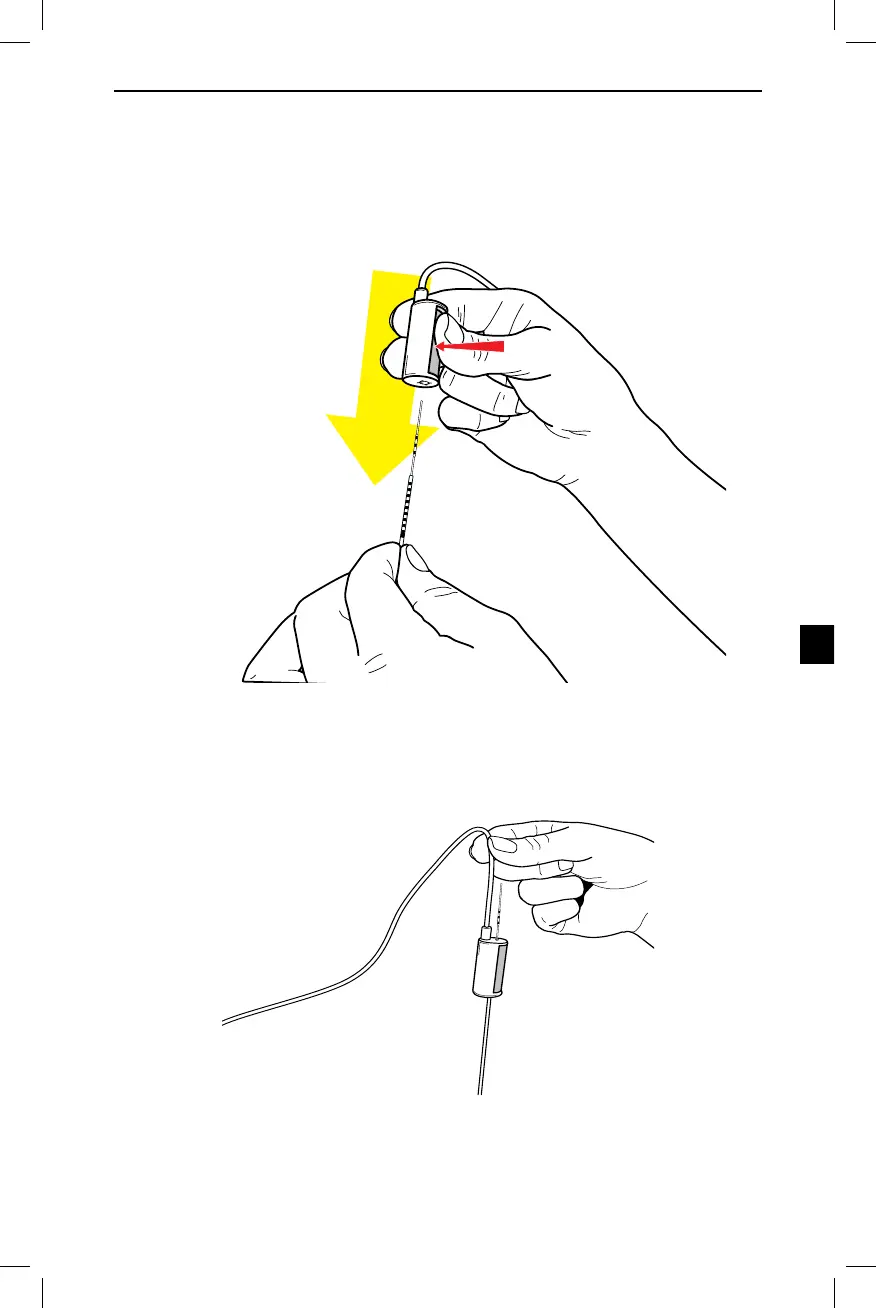

Kuva 12. Paina leikkaussalikaapelin painiketta ja kytke leikkaussalikaapeli DBS-johtimeen
Huomautus: Kun DBS-johdin on viety loppuun asti kuten kuvassa Kuva 13 näkyy, johtimen
mandriini tulee läpi leikkaussalikaapelin liittimen takareiästä.
Kuva 13. Leikkaussalikaapelin liitettynä DBS-johtimeen
