DBS-järjestelmän implantointi
Kirurginen implantointiopas
92495783-02 Sivu 627 /1157
8 koskettimen kaksoisjohdinliitäntä, jossa jatkojohdin NM-3138-55 2-liitäntäiseen IPG:hen:
8

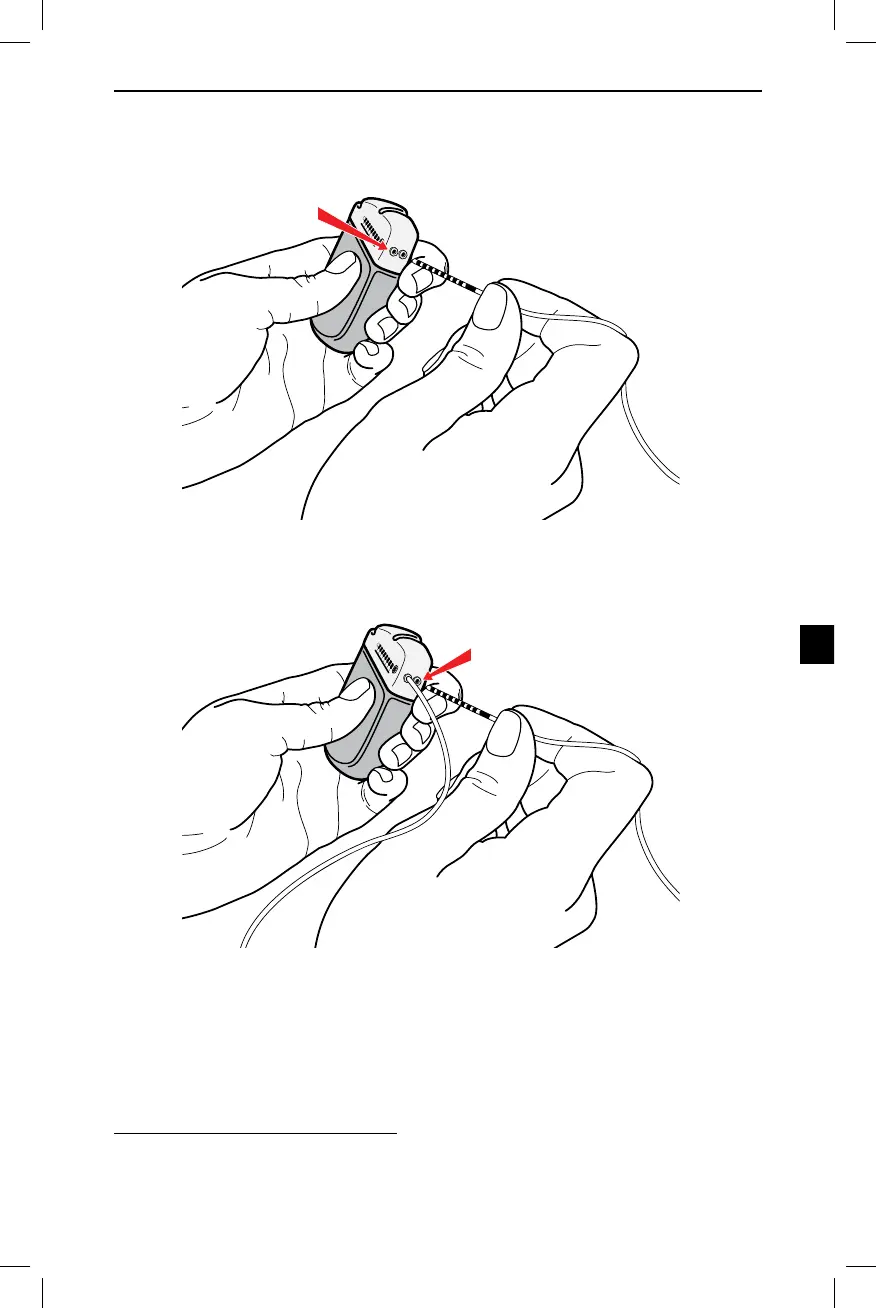

a. Yhdistä vasemman aivopuoliskon jatko-osa liitäntään L (tai C) (Kuva 37).
Kuva 37. Kytkeminen IPG:n L-liitäntään
b. Yhdistä oikean aivopuoliskon jatko-osa liitäntään R (tai D) (Kuva 38).
Kuva 38. Kytkeminen IPG:n R-liitäntään
8 NM-3138-55-jatko-osalla voi kytkeä yhden (1) 8 koskettimen DBS-johtimen 2 liitännän / 16 koskettimen
IPG:n yhteen liitäntään. Kahden (2) 8-koskettimisen DBS-johtimen kytkemiseen IPG:hen tarvitaan kaksi
NM-3138-55-jatko-osaa.
