Implantera DBS-systemet
Bruksanvisning för kirurgisk implantering
92495783-02 Sida 667 av 1157
3. Håll Kabeln för operationssal och DBS-elektroden så som visas i Bild 12. Tryck ned knappen
för att öppna anslutningen till Kabeln för operationssal. Håll knappen nedtryckt.
4. Med Elektrodens styrtråd på plats för du in anslutningen till Kabeln för operationssal i DBS-
elektrodens proximala ände (Bild 12). Se till att DBS-elektroden är helt införd. Anslutningen till
Kabeln för operationssal stoppas när DBS-elektroden är helt införd.
Intryckt
knapp

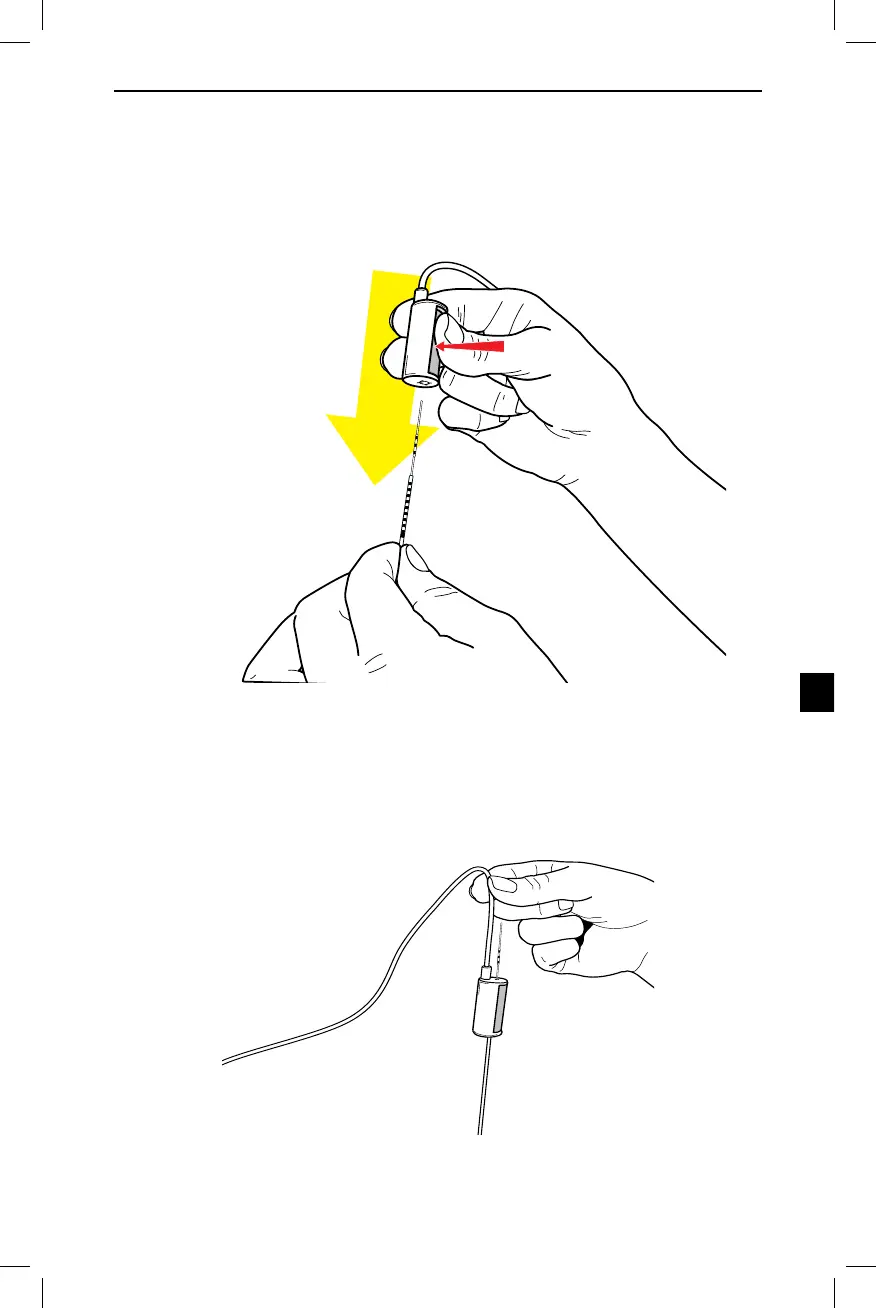

Bild 12. Tryck ned knappen på anslutningen till Kabeln för operationssal för att ansluta
Kabeln för operationssal till DBS-elektroden
Obs! Elektrodens styrtråd förs ut genom det bakre hålet på anslutningen till Kabeln för
operationssal när DBS-elektroden har förts in helt och hållet, så som visas i Bild
13.
Bild 13. Kabeln för operationssal ansluten till DBS-elektroden
