Implantera DBS-systemet
Bruksanvisning för kirurgisk implantering
92495783-02 Sida 669 av 1157
Intraoperativ testning med hjälp av ETS 2, ETS-adaptern och 1 x 8 Kablar
för operationssal och förlängning
1. Fäst förlängningen till Kabeln för operationssal vid Kabeln (Bild 14).

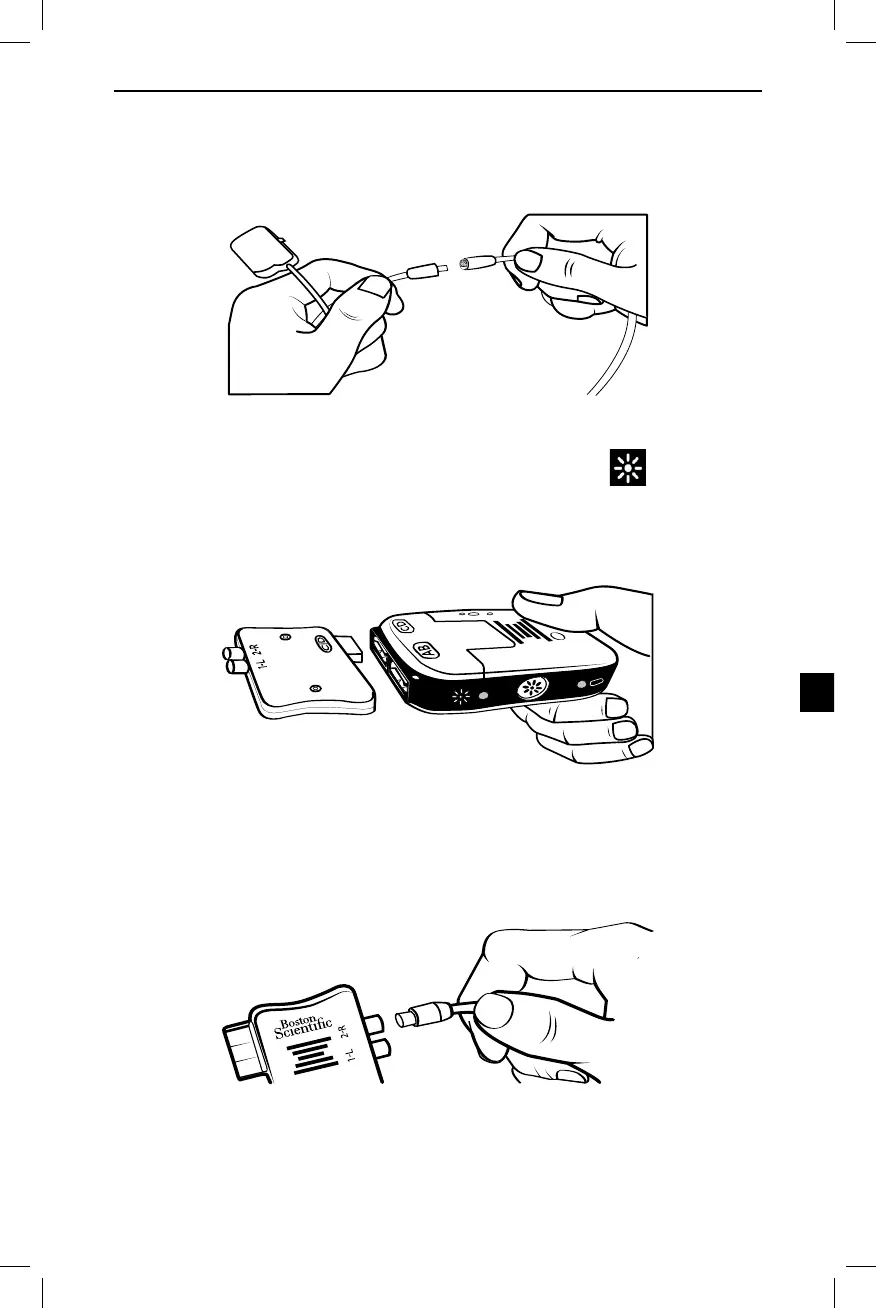

Bild 14. 1 x 8 Kablar för operationssal och förlängning
2. Se till att ETS 2 är avstängd genom att kontrollera indikatorlampan Stim
på ETS.
Varning! Stäng alltid av ETS 2 innan anslutning eller frånkoppling av Kabeln för
operationssal för att undvika oväntad stimulering.
3. Anslut ETS-adaptern till ETS 2-porten märkt ”CD” (Bild 15).
Bild 15. Anslutning av ETS-adaptern till ETS 2
4. Anslut Kabeln för operationssal med förlängning till ETS-adapterporten märkt ”1-L” (Bild 16).
Om två DBS-elektroder testas samtidigt ska du ansluta den vänstra DBS-elektroden till port 1-L
och den högra DBS-elektroden till port 2-R.
Bild 16. Anslutning av 1 x 8 Kabeln för operationssal till ETS 2 och ETS-adaptern
5. Kontrollera att låsspaken på anslutningen till Kabeln för operationssal är i öppet läge (0).
