Implantace systému DBS
Příručka pro chirurgickou implantaci
92495783-02 Strana 727 z 1157
Peroperační testování pomocí stimulátoru ETS 2, adaptéru ETS, kabelu pro
operační sály 1 × 8 a prodlužovacího prvku
1. Připojte prodlužovací prvek kabelu pro operační sály ke kabelu pro operační sály (Obrázek 14).

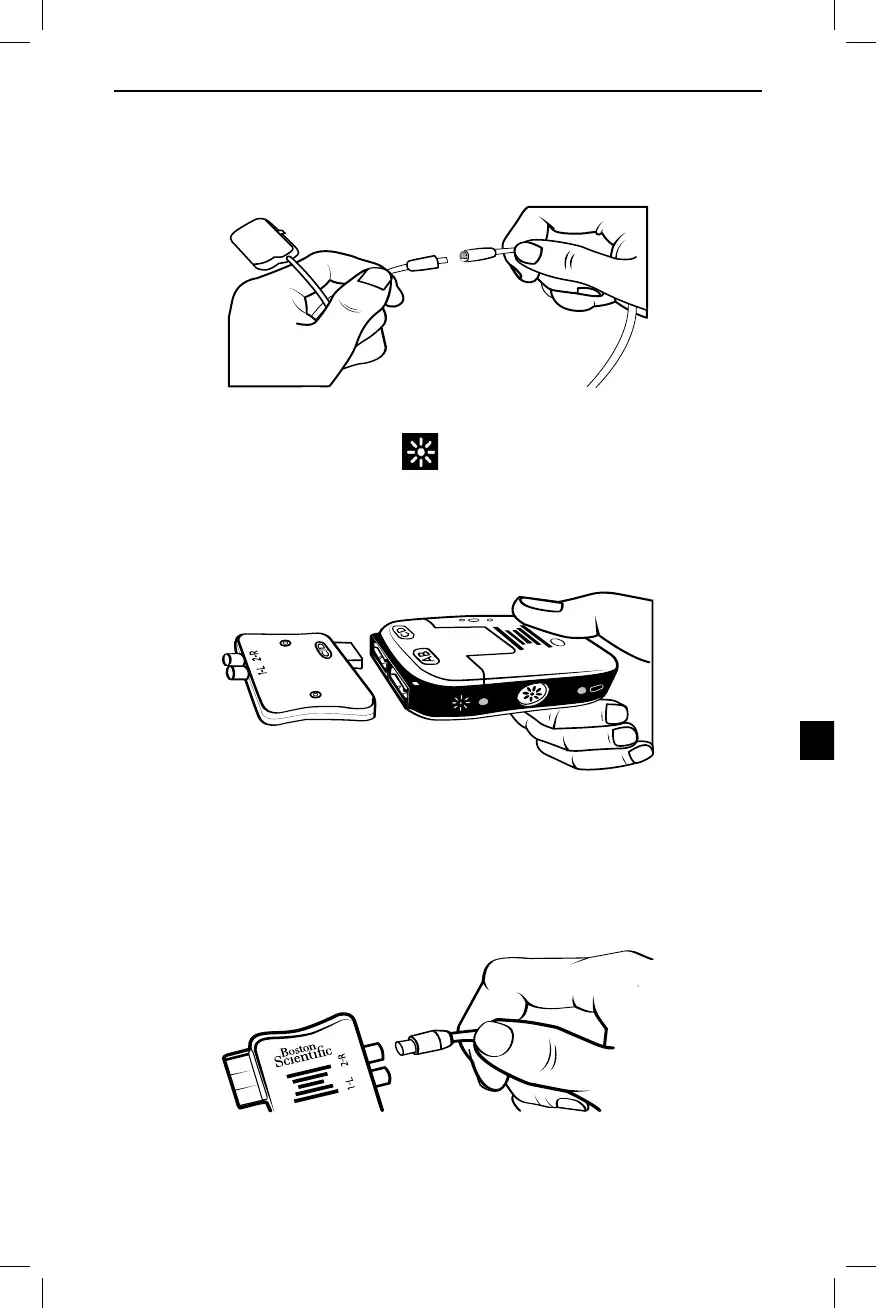

Obrázek 14. Kabely pro operační sály 1 × 8 a prodlužovací prvek
2. Pomocí světelného indikátoru stimulace
na stimulátoru ETS se ujistěte, že je stimulátor
ETS 2 vypnutý.
Varování: Před připojením nebo odpojením svazků kabelů pro operační sály vždy nejdříve
vypněte stimulátor ETS 2, aby nedošlo k nečekané stimulaci.
3. Připojte adaptér ETS k portu stimulátoru ETS 2 s označením „CD” (Obrázek 15).
Obrázek 15. Připojení adaptéru ETS ke stimulátoru ETS 2
4. Připojte kabel pro operační sály s prodlužovacím prvkem do portu adaptéru ETS s označením „1-L”
(Obrázek 16).
Pokud jsou současně testovány dvě elektrody DBS, připojte levou elektrodu DBS k portu 1-L
a pravou elektrodu DBS k portu 2-R.
Obrázek 16. Připojení kabelu pro operační sály 1 × 8 ke stimulátoru ETS 2 a adaptéru ETS
5. Zkontrolujte, zda je pojistná páčka na konektoru kabelu pro operační sály v otevřené poloze (0).
