Systémy Vercise™ pro hlubokou mozkovou stimulaci
Příručka pro chirurgickou implantaci
92495783-02 Strana 744 z 1157
4portový (32kontaktní) generátor IPG
Pro připojení dvou 8kontaktních elektrod s prodlužovacím prvkem NM‑3138‑55 nebo
rozdvojeným prodlužovacím prvkem DB‑3128 ke 4portovému generátoru IPG:
9
10
Upozornění: Při implantaci 32kontaktního generátoru IPG nepřipojujte více než dvě elektrody. Tyto
elektrody připojte k portům L2 a R2 (dolní dva porty). Do všech nevyužitých portů
zasuňte zástrčky portů IPG dodané v soupravě generátoru IPG. Pro programování
budou k dispozici pouze porty L2 a R2 32kontaktního generátoru IPG.
1. Připojte prodlužovací prvek levé hemisféry k portu L2.
a. Pro rozdvojený prodlužovací prvek elektrod (DB 3128): Připojte rameno se zlatou značkou
k portu s označením L2 (Obrázek 39).

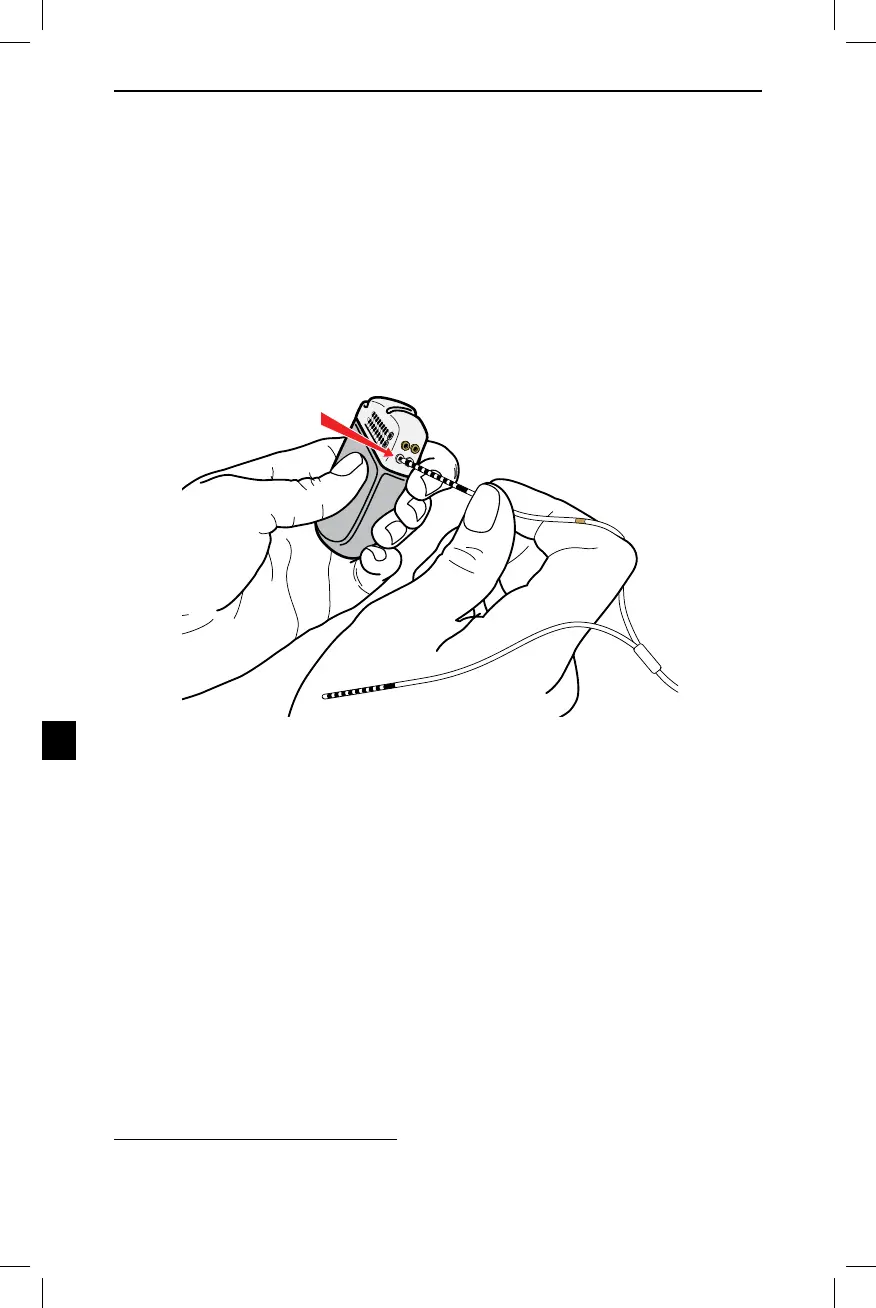

Obrázek 39. Připojení k portu L2 generátoru IPG
9 Prodlužovací prvek NM-3138-55 může připojit jednu (1) 8kontaktní elektrodu DBS k jednomu portu generátoru IPG.
Připojení dvou (2) 8kontaktních elektrod DBS ke generátoru IPG vyžaduje dva prodlužovací prvky NM-3138-55.
10 DB-3128 je prodlužovací prvek 2 × 8 a může připojit až dvě (2) 8kontaktní elektrody DBS ke generátoru IPG.
