Systémy hĺbkovej mozgovej stimulácie Vercise™
Príručka k chirurgickej implantácii
92495783-02 Strana 764 z 1157
Smerové elektródy
8-kontaktné smerové elektródy (pozrite si Tabuľka 17) majú riadky kontaktov, ktoré sú
segmentované po obvode, aby umožnili axiálnu aj rotačnú selektivitu stimulácie. Každý
segmentovaný kontakt pokrýva 90 stupňov obvodu elektródy. Každá smerová elektróda má
röntgenkontrastnú značku, ktorej pevná časť sa zarovnáva s kontaktom 2. Vonkajší priemer
každej smerovej elektródy je 1,3 mm. Smerové elektródy sú kompatibilné s existujúcimi komerčne
dostupnými nástrojmi na implantáciu DBS.

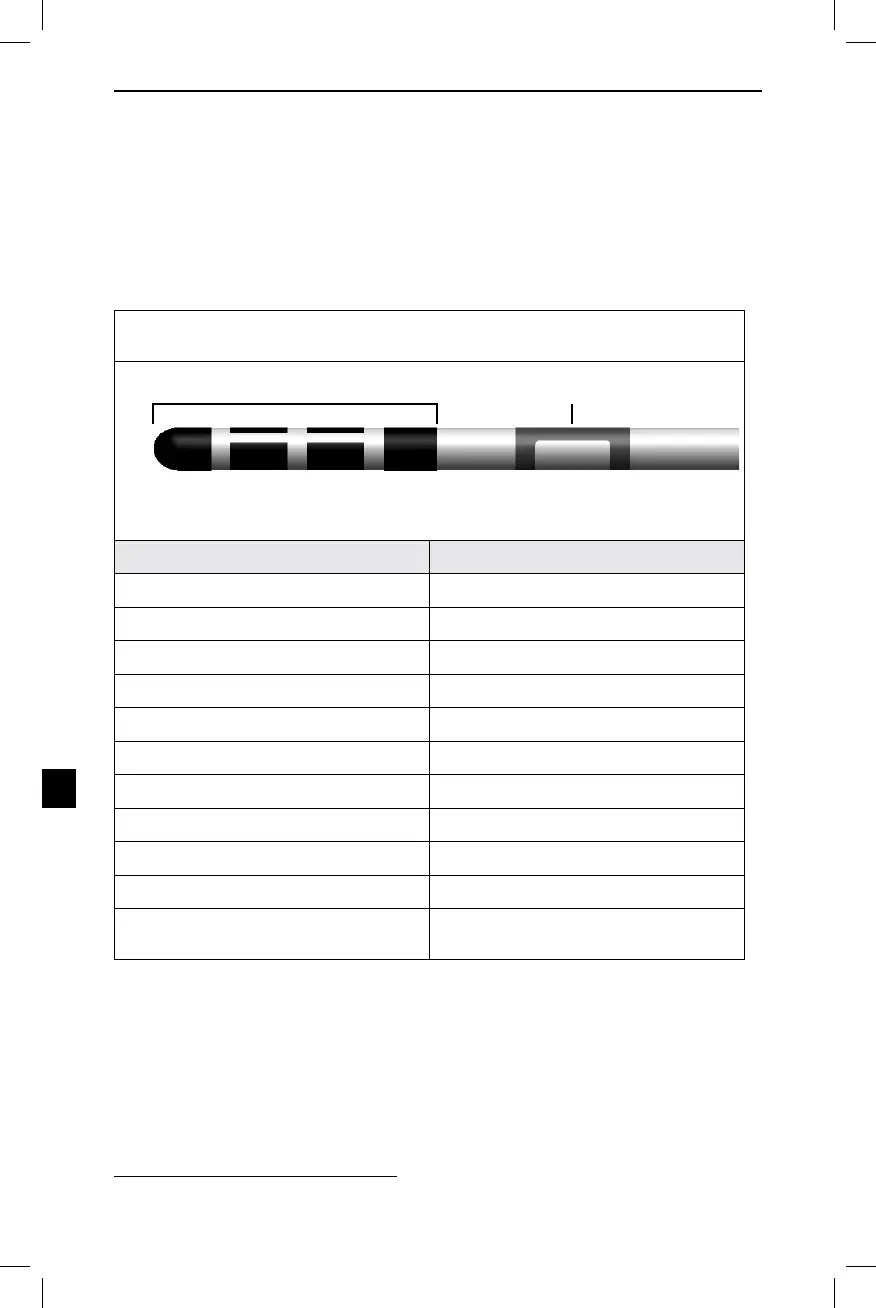

Tabuľka 17: Technické špecikácie
8-kontaktná smerová elektróda (DB-2202, Cartesia
TM
)
Prvok Špecikácia
Dĺžka kontaktu
1
1,5 mm
Povrchová plocha prstencového kontaktu 6,0 mm
2
Povrchová plocha segmentovaného kontaktu 1,5 mm
2
Povrchová plocha kontaktu špičky klenby 6,0 mm
2
Rozstup kontaktov (osový) 0,5 mm
Rozpätie vektora 7,5 mm
Priemer elektródy 1,3 mm
Celková dĺžka 30 cm alebo 45 cm
Vonkajší materiál rúrky Polyuretán
Materiál kontaktu Platina/irídium
Impedancia
≤ 90 Ω (merané od každého konektora
k príslušnému kontaktu elektródy)
1 Taktiež platí pre kontakt špičky klenby.
Rozpätie vektora
(7,5 mm)
Röntgenkontrastná značka
