Systémy hĺbkovej mozgovej stimulácie Vercise™
Príručka k chirurgickej implantácii
92495783-02 Strana 800 z 1157
Pripojenie k IPG
Pri pripájaní predĺženia elektródy k IPG sa odporúča, aby ste použili nasledujúce kongurácie
pripojenia.
2-portový (16-kontaktný) IPG
Pre pripojenie duálnej 8-kontaktnej elektródy s rozdvojeným predĺžením elektródy DB-3128
k 2-portovému IPG:
7
a. Pripojte chvost predĺženia z ľavej hemisféry so zlatým označovacím prúžkom k portu
L (alebo C) (Obrázok 35).

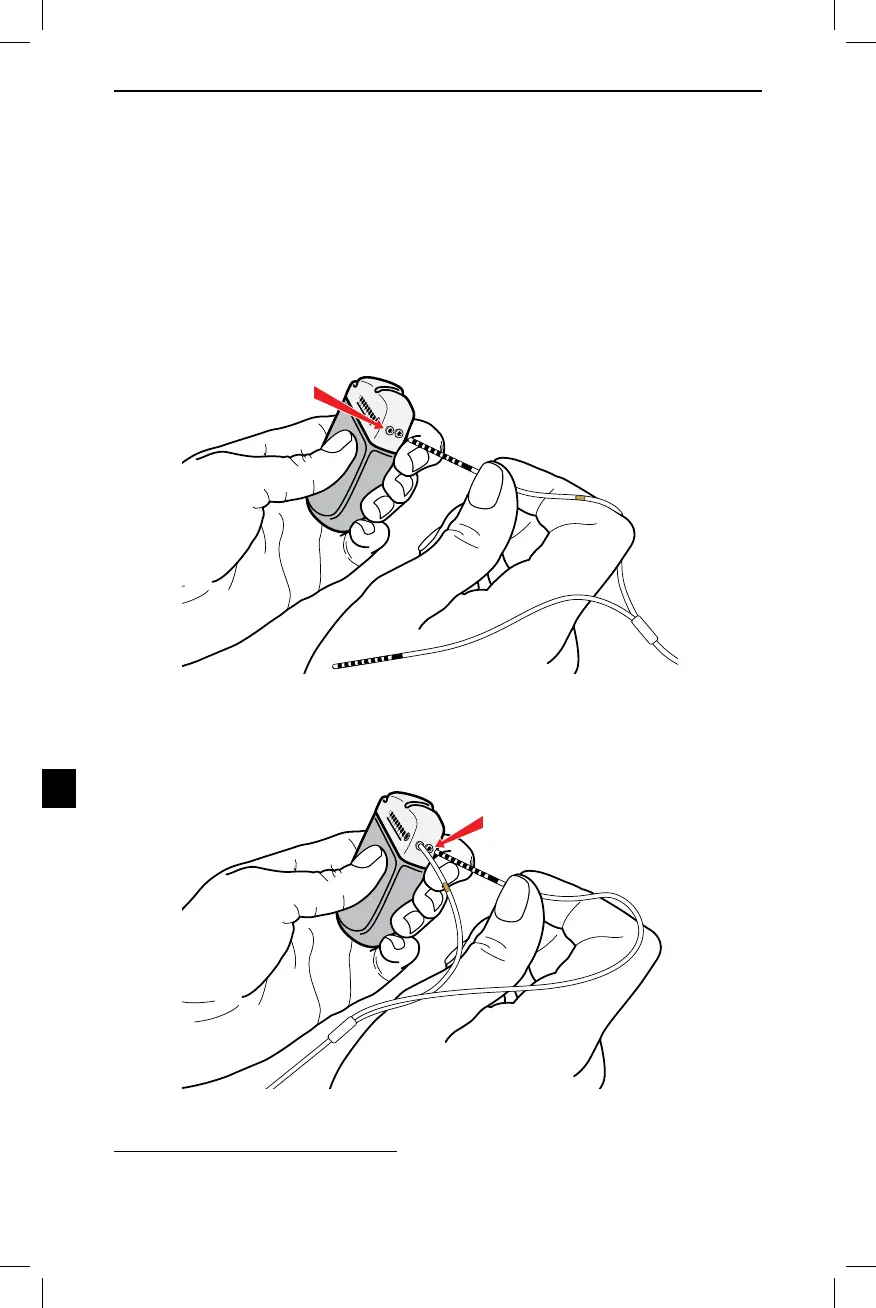

Obrázok 35. Pripojenie k portu IPG L
b. Pripojte chvost predĺženia z pravej hemisféry bez označovacieho prúžku k portu R (alebo D)
(Obrázok 36).
Obrázok 36. Pripojenie k portu IPG R
7 DB-3128 je predĺženie 2 x 8 a môže pripájať až dve (2) 8-kontaktné elektródy DBS k
2-portovému/16-kontaktnému IPG.
