Systémy hĺbkovej mozgovej stimulácie Vercise™
Príručka k chirurgickej implantácii
92495783-02 Strana 802 z 1157
4-portový (32-kontaktný) IPG
Pre pripojenie duálnej 8-kontaktnej elektródy s predĺžením elektródy NM-3138-55 alebo
rozdvojeným predĺžením elektródy DB-3128 k 4-portovému IPG:
9
10
Upozornenie: Pri implantácii 32-kontaktného IPG nepripájajte viac ako dve elektródy.
Elektródy sa majú pripájať len k portom L2 a R2 (spodné dva porty). Akékoľvek
nepoužité porty zakryte zástrčkami portu dodávanými v súprave IPG. Na
programovanie budú k dispozícii iba porty L2 a R2 32-kontaktného IPG.
1. Pripojte predĺženie z ľavej hemisféry k portu L2.
a. Pre rozdvojené predĺženie elektródy (DB 3128): Pripojte chvost so zlatým označovacím
prúžkom k portu označenému L2 (Obrázok 39).

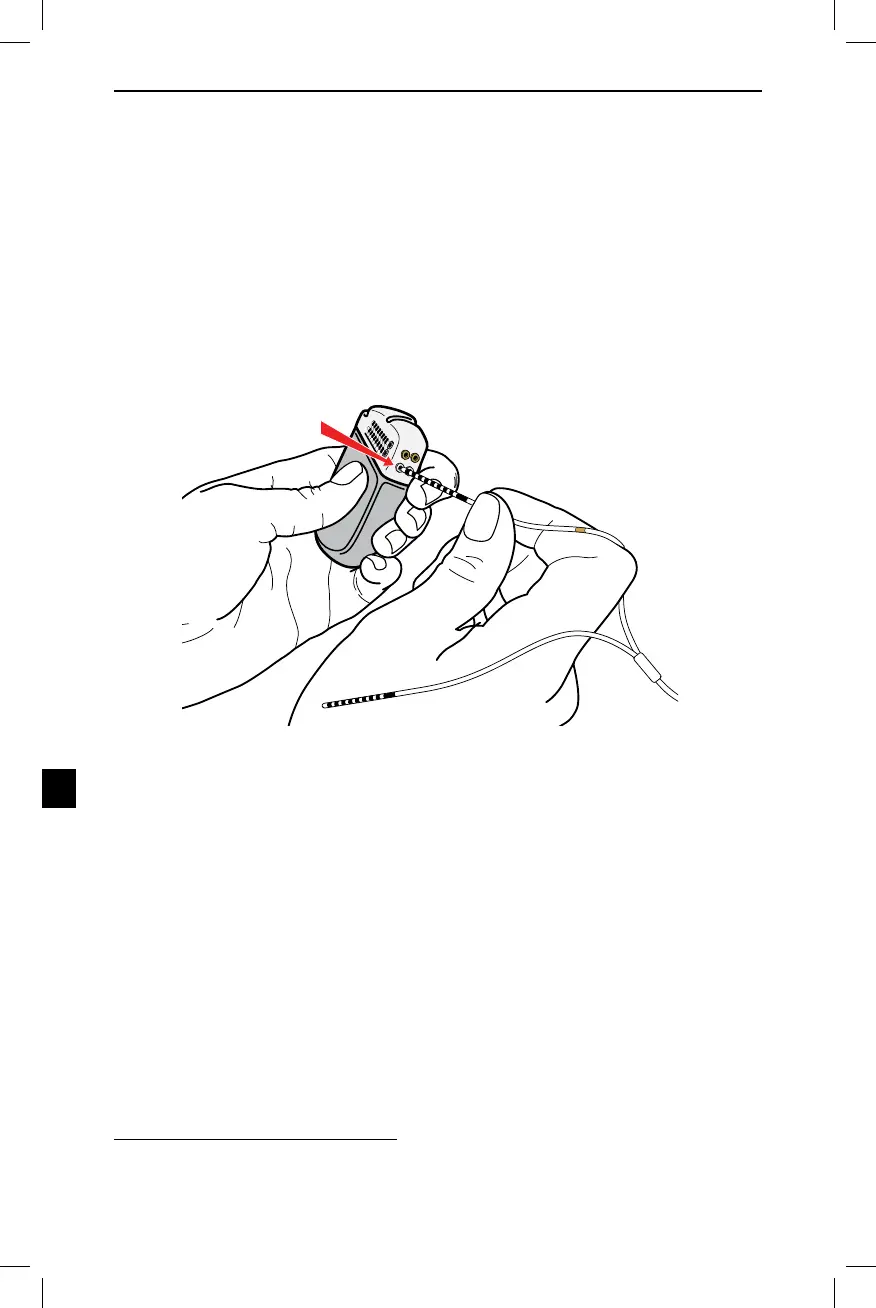

Obrázok 39. Pripojenie k portu IPG L2
9 Predĺženie NM-3138-55 môže pripájať jednu (1) 8-kontaktnú elektródu DBS k jednému portu IPG. Dve predĺženia
NM-3138-55 sa vyžadujú na pripojenie dvoch (2) 8-kontaktných elektród DBS k IPG.
10 DB-3128 je predĺženie 2 x 8 a môže pripájať až dve (2) 8-kontaktné elektródy DBS k IPG.
