Vercise™ mélyagyi stimulációs rendszerek
Sebészeti implantátum kézikönyv
92495783‑02 860 / 1157. oldal
4 portos (32 érintkezős) IPG
Dupla 8 érintkezős Vezetékcsatlakozás az NM‑3138‑55 Vezeték hosszabbítóval vagy a
kettéágazó DB‑3128 Vezeték hosszabbítóval a 4 portos IPG felé:
9
10
Figyelem: 32 érintkezős IPG beültetése esetén ne csatlakoztasson két Vezetéknél többet.
Csak az L2 és R2 portokhoz (az alsó két porthoz) szabad csatlakoztatni Vezetéket. A
használaton kívüli IPG portokat zárja le az IPG készletben található port dugókkal. A
32 érintkezős IPG esetén csak az L2 és R2 portok használhatók a programozáshoz.
1. Csatlakoztassa a bal féltekéhez tartozó Hosszabbítót az L2 porthoz.
a. Az elágazó Vezeték hosszabbító (DB‑3128) esetében: Csatlakoztassa az arany
jelölősávos ágat az L2 porthoz (39. ábra).

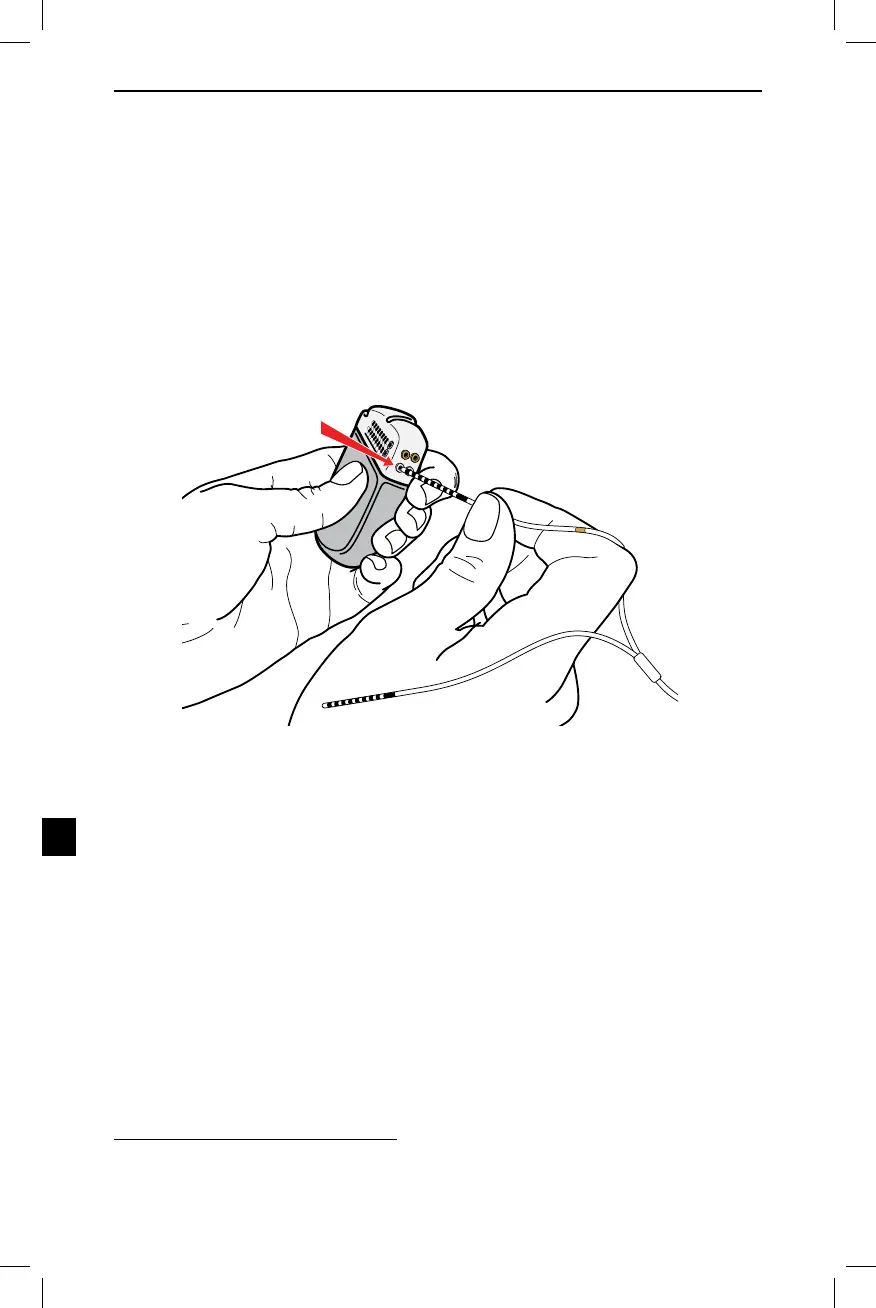

39. ábra Csatlakoztatás az IPG L2 portjához
9 Az NM‑3138‑55 Hosszabbító egy (1) 8 érintkezős DBS Vezetéket tud csatlakoztatni egy IPG egyik portjához. Két NM‑3138‑55
Hosszabbítóra van szükség ahhoz, hogy két (2) 8 érintkezős DBS Vezetéket lehessen csatlakoztatni az IPG‑hez.
10 A DB‑3128 egy 2x8‑as Hosszabbító, amely legfeljebb két (2) 8 érintkezős DBS Vezetéket tud csatlakoztatni egy IPG‑hez.
