Implantation du système DBS
Manuel d'implantation chirurgicale
92495783-02 Page 87 sur 1157
3. Tenir le câble de salle d'opération et la sonde DBS comme indiqué dans la Figure 12. Appuyer sur le
bouton pour ouvrir le connecteur du câble de salle d'opération. Maintenir le bouton enfoncé.
4. Une fois le stylet de la sonde en place, faire glisser le connecteur du câble de salle d'opération
sur l'extrémité proximale de la sonde DBS (Figure 12). S'assurer que la sonde DBS est bien
insérée. Le connecteur du câble de salle d'opération s'arrêtera lorsque la sonde DBS est
complètement insérée.
Bouton
enfoncé.

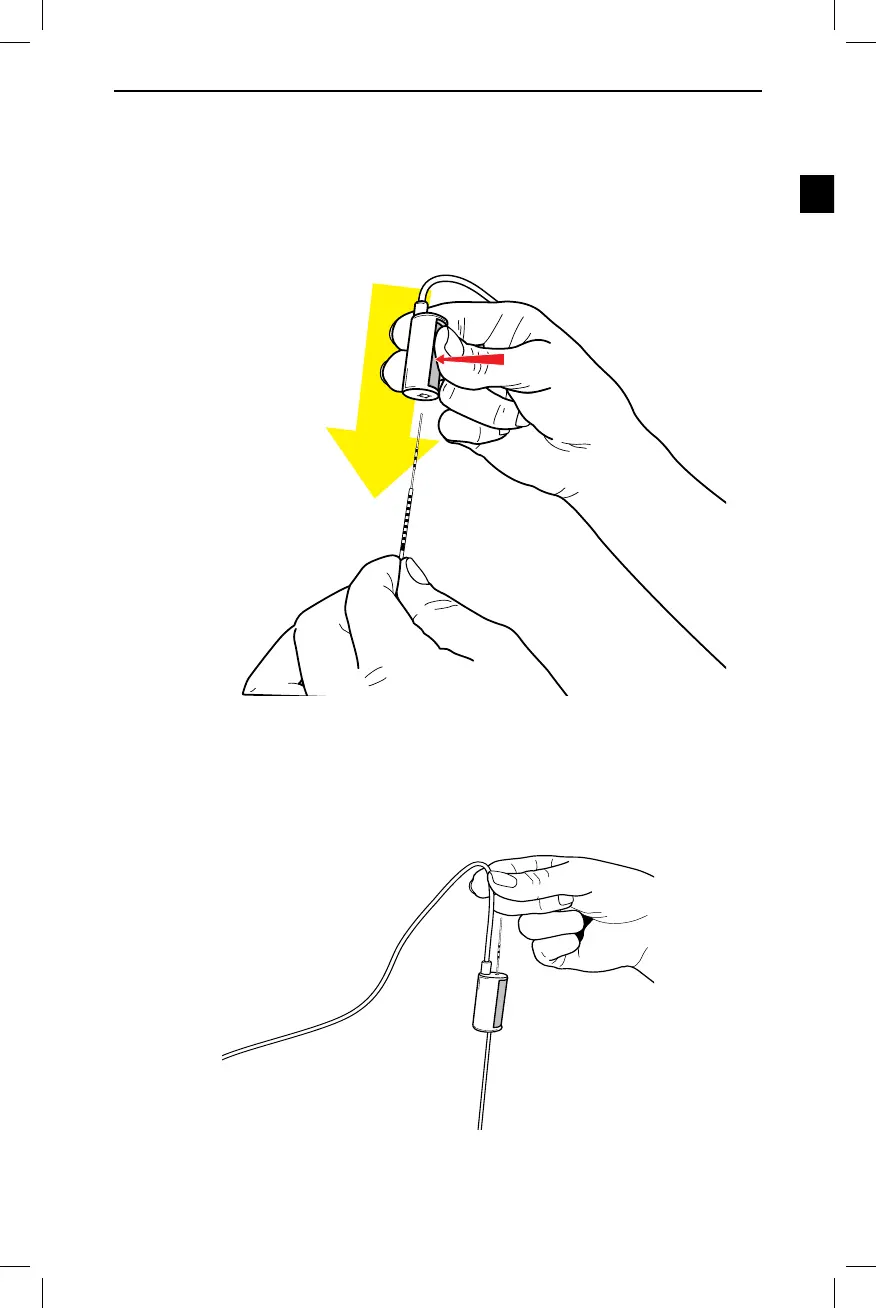

Figure 12. Appuyer sur le bouton du connecteur du câble de salle d'opération pour
connecter le câble de salle d'opération à la sonde DBS
Remarque : le stylet de la sonde passera par le trou arrière du connecteur de câble de salle
d'opération lorsque la sonde DBS est complètement insérée, comme indiqué
dans la Figure 13.
Figure 13. Câble de salle d'opération connecté à la sonde DBS
