Système de Stimulation cérébrale profonde Vercise™
Manuel d'implantation chirurgicale
92495783-02 Page 94 sur 1157
11. Facultatif : Fixer la sonde DBS à des fentes de sortie supplémentaires pour un meilleur
soulagement des contraintes (Figure 23).

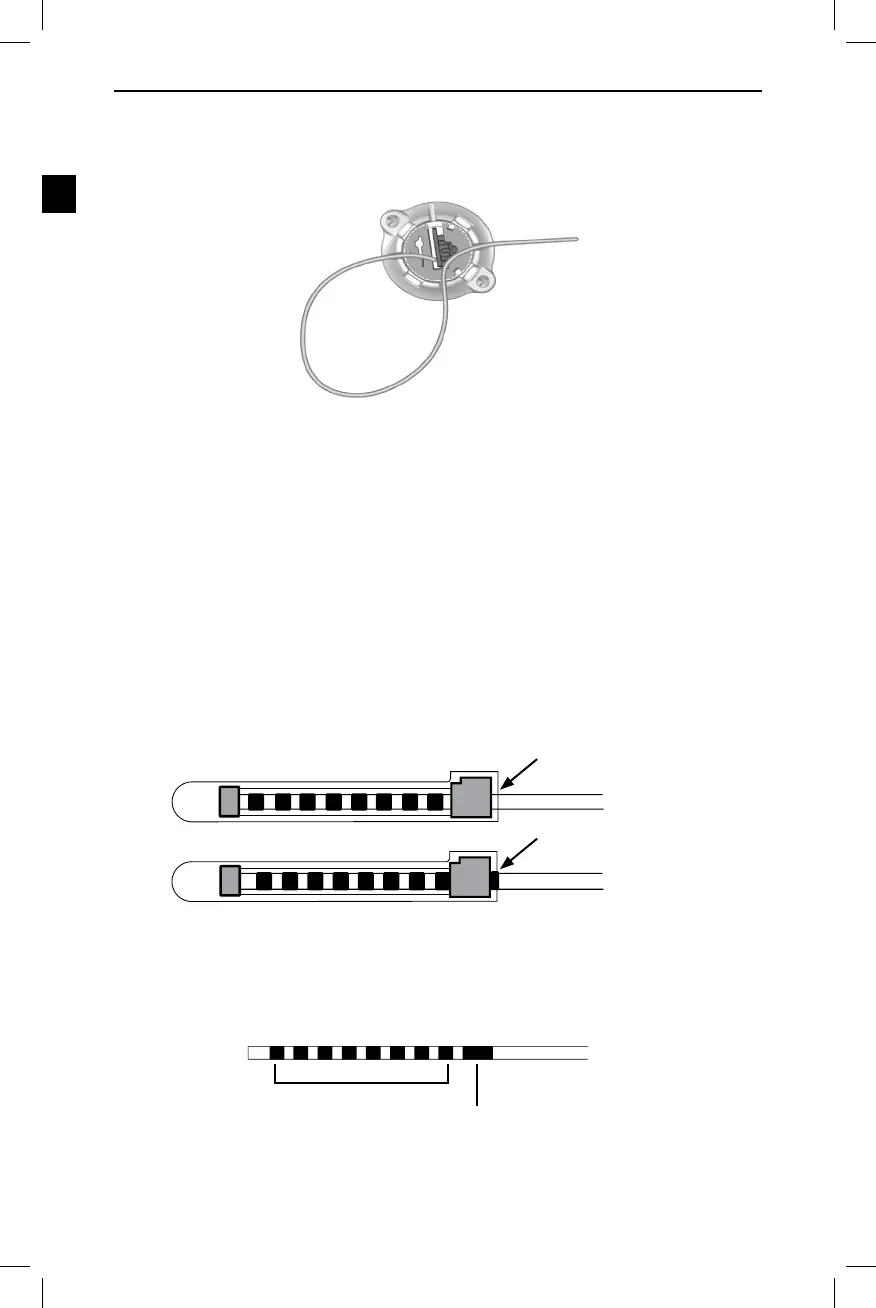

Figure 23. Positionnement de la sonde DBS dans des fentes de sortie de sonde supplémentaires
12. Insérer l'embout du couvercle de trou de trépan dans la base en alignant les bras de l'embout
avec les fentes de l'embout dans la base.
Remarque : vous pouvez avoir besoin d'appuyer sur un bras de l'embout vers l'intérieur an
de terminer l'insertion de l'embout.
13. Retirer le cadre stéréotaxique et le système Microdrive.
14. Si le GII va être implanté au cours d'une opération chirurgicale distincte :
a. Insérer l'extrémité proximale de la sonde DBS dans le capuchon de la sonde jusqu'à
son arrêt. Il est recommandé de placer un manchon de suture sur la sonde placée dans
l'hémisphère gauche du cerveau pour aider à la différenciation ultérieure entre les sondes.
Remarque : s'assurer d'insérer totalement l'extrémité proximale de la sonde DBS dans
le capuchon de la sonde de manière à ce que le manchon de rétention soit
situé sous la vis de pression (Figure 24).
Correct
Incorrect
Figure 24. Fixation de la sonde DBS dans le capuchon de la sonde
Remarque : le manchon de rétention est facilement reconnaissable parmi les contacts de
par sa longueur (Figure 25).
Contacts
Extrémité proximale de la sonde DBS à 8 contacts
Manchon de
rétention
Figure 25. Manchon de rétention
