DIGITALER INDUSTRIEREGLER
deutsch
Der Regler ist für den Einbau in Schalttafeln konzipiert. Am Regler sind zunächst
die beidseitig eingerasteten Halterungselemente durch Schwenken entgegen dem
Uhrzeigersinn zu entfernen. Der Regler wird einschließlich der beigefügten Gummi-
dichtung von vorn in die Einschuböffnung eingefügt. Danach werden die beiden
Halterungselemente wieder in die oben und unten am Gehäuse angeordneten
Bolzen eingerastet und die darin befindlichen Gewindebolzen von hinten eingedreht.
Einschuböffnung in Schalttafel (B x H): 92 x 92 mm
2
(+0,8 mm)
Außenmaße des Reglers (B x H x T): 96 x 96 x 173 mm
3
Gewicht des Reglers: 960 g
Schutzgrad: IP 65 (frontseitig bei Verwendung
der beigefügten Dichtung)
Betriebstemperatur: 0 bis +50 °C
Lagertemperatur: -20 bis +60 °C
3 INSTALLATIONSHINWEISE
ACHTUNG!
Zur Gewährleistung der elektromagnetischen Verträglichkeit
(EMV) muß die Schraubklemme TE (Technische Erde) mit einem
möglichst kurzen Kabel (30cm, 2,5 mm
2
) auf Erdpotential gelegt
werden.
4 ANSCHLÜSSE

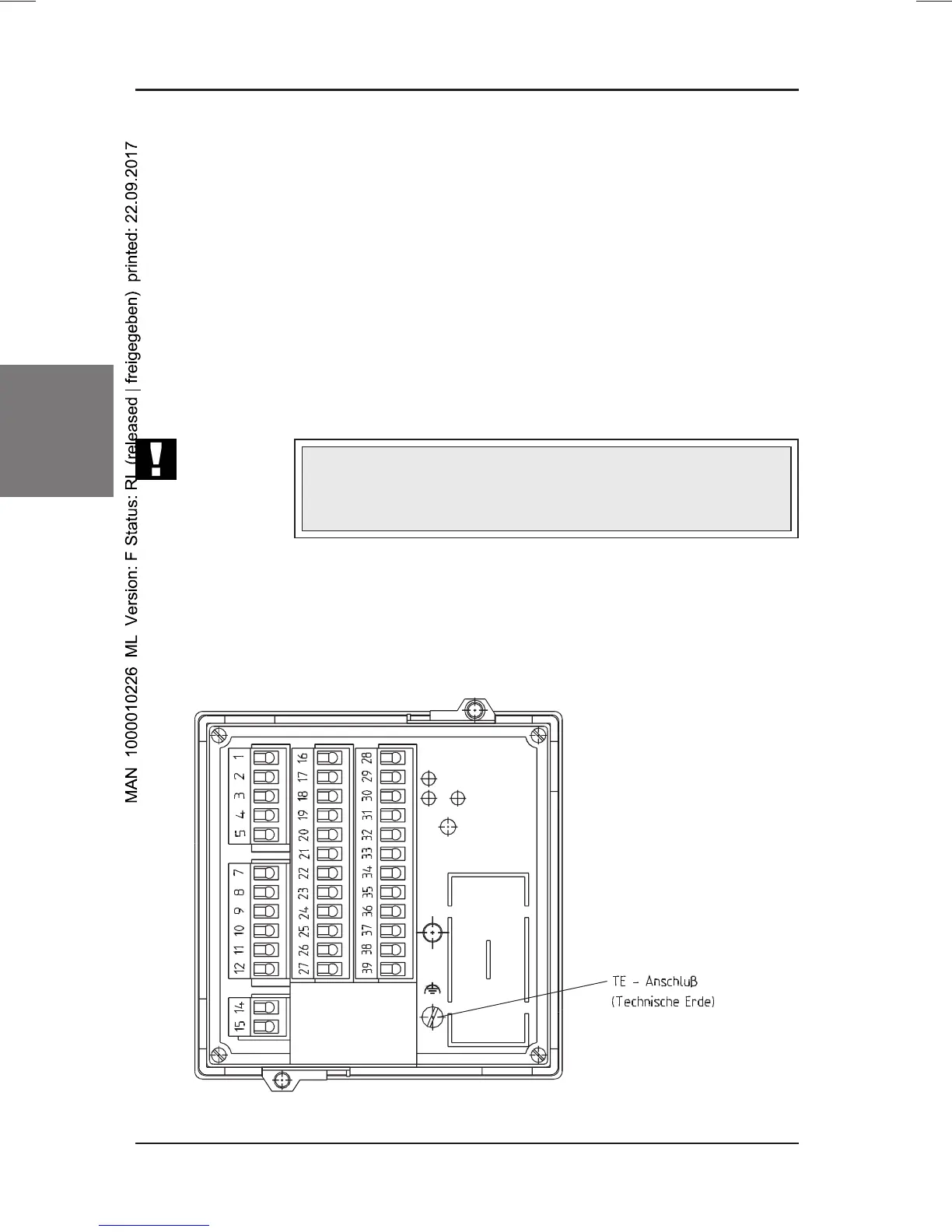

Bild 2: Rückseite des Reglers
4.1 Anschlußbelegung
